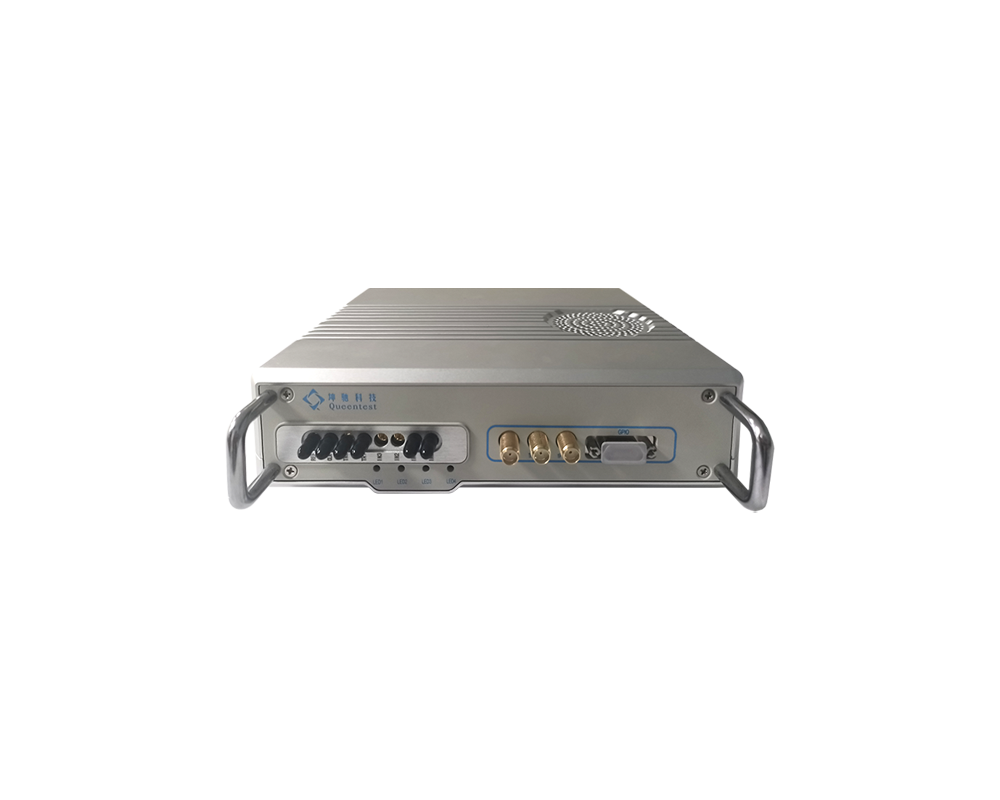

產品簡介
L波段采集回放系統是一套便攜式模擬數字采集系統,,該系統主要由射頻輸入模塊,、中頻接收回放模塊,、FPGA信號處理單元、服務器系統和存儲單元等組成,。L波段采集回放系統的功能主要用于對950MHz~2150MHz模擬量射頻信號的采集,、存儲記錄與回放;采集與回放信號瞬時帶寬高達500MHz,。將采集的射頻數據通過PCIe接口存儲至計算機磁盤陣列,,并通過萬兆光纖接口發送至本地服務器;除此,,可以自定義或把存至本地服務器的數據進行重構播放,。本設備主要用于記錄試驗現場數據并具有類示波器顯示能力及數據導出能力,支持長時間不間斷采集及事后數據分析和處理,。L波段采集回放系統是衛星、雷達等應用的理想工具,。

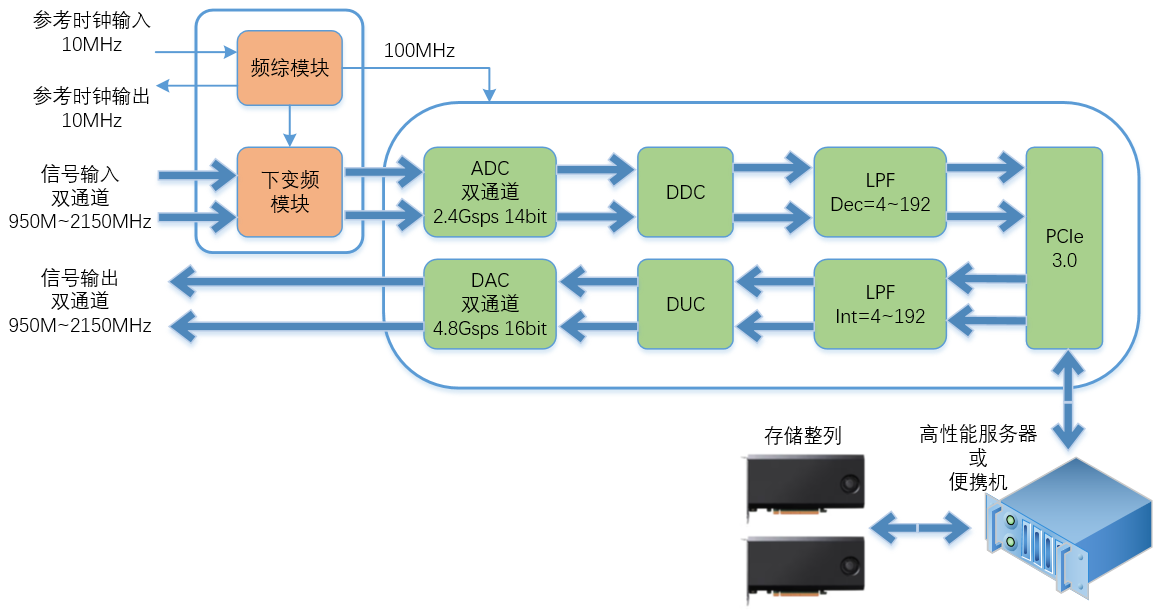

系統框圖
技術規格
—— 釆集通道數:2
—— 釆集信號頻率:950MHz ?2150MHz
—— 釆集信號帶寬:500MHz/250MHz/125MHz/40MHz/20MHz/10MHz任意可選
—— 采樣位寬:14bit(@信號帶寬≤40MHz)
—— 釆集存儲容量:16T/32T/64T固態盤
—— 回放通道數 :2
—— 回放信號頻率: 950MHz?2150MHz
—— 回放信號帶寬:500MHz/250MHz/125MHz/40MHz/20MHz/ 10MHz可選
—— 回放位寬:16Bit(@信號帶寬≤40MHz)
—— 歷史數據歸檔,、圖形化顯示、檢索
—— 提供遠程網絡控制接口和代碼
—— Windows操作系統(也可支持Linux系統),。標準19英寸機架安裝
應用領域
—— 衛星信號接收
—— 衛星信號模擬
—— 無信信號分析
—— 軟件無線電測試
軟件支持
上位機應用軟件采用坤馳科技的分層的架構實現,,各層之間都有規范的接口定義、下層的軟件功能修改,,對上層的應用,,都做到解耦合設計,軟件可維護性強,,底層軟件的修改和更新對上層應用類似補丁插件的功能,,每一次底層的修改,無需修改每層應用之間的接口,。軟件開發復用現有的成熟的和開源的軟件資源,,以降低研發的風險。

圖16,、軟件架構示意圖
分層軟件架構設計包括:
驅動層,,主要給上層應用提供驅動接口,,包括打開設備、關閉設備,、DMA中斷,、啟動DMA、DMA讀,、DMA寫,;
軟件接口層,主要給上層應用提供接口調用,,包括打開板卡,、關閉板卡、初始化板卡,、讀寄存器,、寫寄存器;
數據處理層,,主要給上層應用提供軟件配置功能,,包括偏置設置、觸發設置,、時鐘配置,、采集模式設置、DMA傳輸塊設置,、采樣率設置等,;
展示層,主要完成時域波形,、頻域波形的顯示功能,;
通信控制層,主要完成遠程控制,、數據傳輸功能,。
KunchiUpperMonitor上位機軟件界面如下圖所示:
圖17、上位機軟件界面示意圖
