產品簡介

坤馳科技自主研發的QT2144是一款同時具備直流耦合程控放大器和支持雙極性寬帶信號輸入的高速數據采集卡,。板載FPGA具備實時信號處理能力,，具備16bit,，四通道250MS/s高采樣率的特性，這些特性使QT2144成為激光雷達,、分布式光纖傳感等領域進行信號采集和分析的理想工具,。QT2144提供快速的1000Mbps以太網數據傳輸接口，以及靈活配置的硬件組合,，獲得性能,、功耗和成本之間的最佳平衡，也便于嵌入進用戶系統,。

QT2144搭配坤馳科技的QT Signal View軟件,，通過該軟件實現對板卡控制指令下發以及板卡狀態信息和采集數據的上傳和信號的時域、頻域顯示,、分析,，對于有二次開發需求的用戶，提供C/C++,、C#,、Python、MATLAB等多種語言的二次開發接口及參考例程,。

技術規格

——最大支持4通道同步采集

——四通道250MS/s采樣率

——16bit轉換精度

——-3dB帶寬：125MHz

——支持DC流耦合,，50Ω阻抗輸入

——支持程序控制直流偏置電壓，調整范圍達到滿量程

——輸入量程檔位：±50mV,、±100mV,、±200mV、±500mV,、±1V,、±2.5V可調

——支持內部時鐘或外部參考時鐘輸入輸出

———支持軟件觸發、外部觸發,、通道觸發,、內部脈沖觸發功能

——支持多通道同步

——支持多板卡同步

——PL側2GB板載內存，PS側1GB內存,。

——板載8GB eMMC本地存儲,。

——1000Mbps千兆以太網數據傳輸接口，連續傳輸率≥50MB/s

——FPGA定制應用,，支持FPGA二次開發

應用領域

——各類光電應用：激光雷達,、光纖傳感

——超聲成像/NDT

——雷電監測

——醫療成像

——瞬態信號采集

客戶價值

——兼顧微弱信號和大動態范圍信號采集

——板載FPGA可定制集成實時信號處理模塊：如累加,、峰值檢測、FFT,、數字濾波等

——支持直流偏置控制,，提高單、雙極性高頻脈沖信號采集精度

——靈活的配置方案

———大容量板載存儲器

——縮短開發時間,，加快上市速度

——可定制開發的高級觸發功能

——可集成滿足OEM領域應用的實時信號處理模塊：如累加,、峰值檢測、及FFT等

軟件支持

設備驅動

QT2144提供64位驅動程序,。

Windows支持Windows10,、Windows11、Windows Server 2019等主流版本,。

Linux系統支持Ubuntu,、CentOS、Redhat等版本,，以及國產化系統,。

采集控制軟件

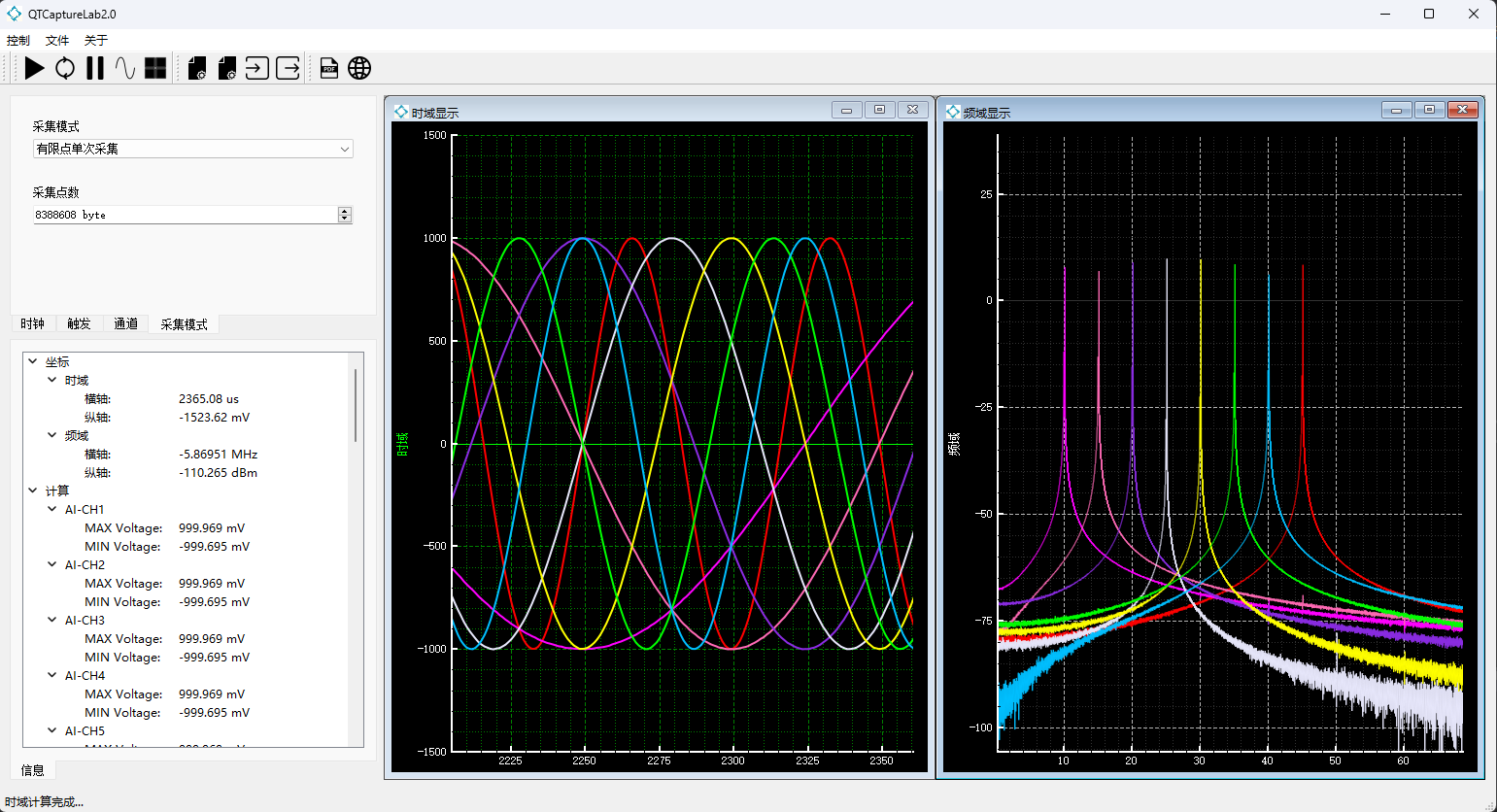

QT Signal View是一款操作簡單、界面簡潔的數字化儀上位機軟件,，用于查看,、記錄和處理采集的信號。QT Signal View可以在不需要代碼編程的情況下立即開始信號采集任務,。在將硬件設置以簡潔直觀的形式呈現出來的前提下,，QT Signal View還具備信號采集和播放、數據處理,、波形顯示,、文件存儲、文件導入和導出等功能,。除此之外,，QT Signal View還通過快速處理計算出ADC信號的各項指標性能，顯示在上位機軟件的信息頁面,。

圖 41 QT Signal View界面框圖

軟件開發包（SDK）

QT2144提供上位機軟件開發包,，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考,，能夠快速的將板卡功能集成到具體應用場景系統中,。

開發語言支持C/C++,、C#,、Python、MATLAB等主流開發語言,，支持Visual Studio,、Visual Code,、QT Creator等多種開發環境。
