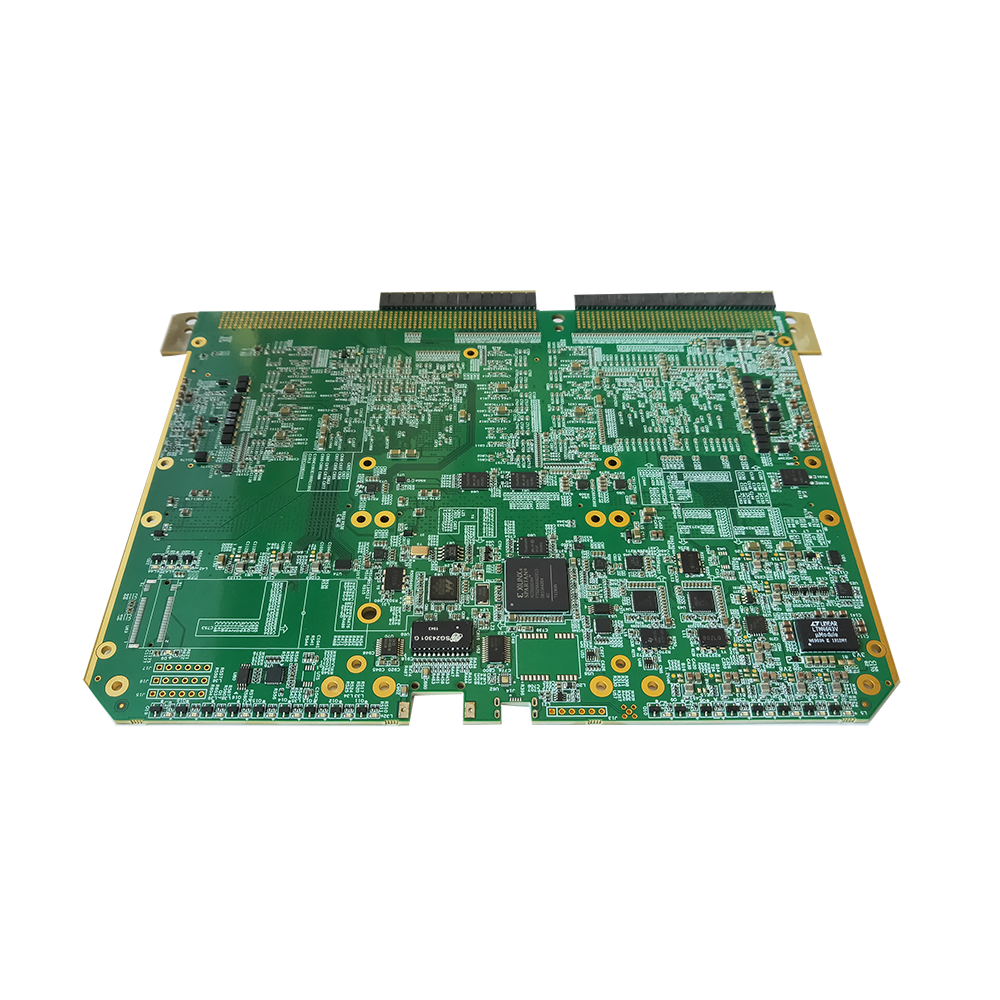

產品簡介
QT7041板卡是一款基于雙V7的高性能6UVPX載板,。板載2個HPC形式的FMC連接器和1個HSPC形式的FMC+連接器。板卡選用了Xilinx公司7系FPGA中最高端的Virtex7系列中的XC7VX690T-2FFG1761和XC7VX690T-2FFG1927各1顆,,組成雙FPGA處理模塊,,搭配1顆XC3S200AN-4FTG256作為控制模塊,。其中XC7VX690T-2FFG1761搭配2組共10片(每組其中1片作為ECC校驗)16bit4Gb的DDR3-1866SDRAM,XC7VX690T-2FFG1927搭配5片(其中1片作為ECC校驗)相同規格的DDR3S DRAM和1片36Mb的QDRII SRAM。板卡具有多組高速Serdes到背板連接器,可根據需求支持PCIe3.0或其他高速信號接口,,同時具有多路標準GPIO接口,,客戶可靈活使用。
QT7041通過2個HPC的標準FMC(VITA57.1)接口和1個HSPC的標準FMC+(VITA57.4)接口向外部提供豐富,、高速且可配置的數字I/O資源,。每個FMC可提供82對高速差分線(含2對差分時鐘線)、10組共20對超高速DP差分對及2對超高速差分時鐘線,。FMC+可提供82對高速差分線(含2對差分時鐘線),、24組共48對超高速DP差分對及6對超高速差分時鐘線??蛻艨梢愿鶕?jù)應用需求靈活地選擇FMC子卡,,比如ADC子卡、DAC子卡以及光纖子卡等,。同時可支持Windows,,Linux上位機驅動。便于構建靈活,、高效的開發及使用環境,。
系統框圖
