產品簡介

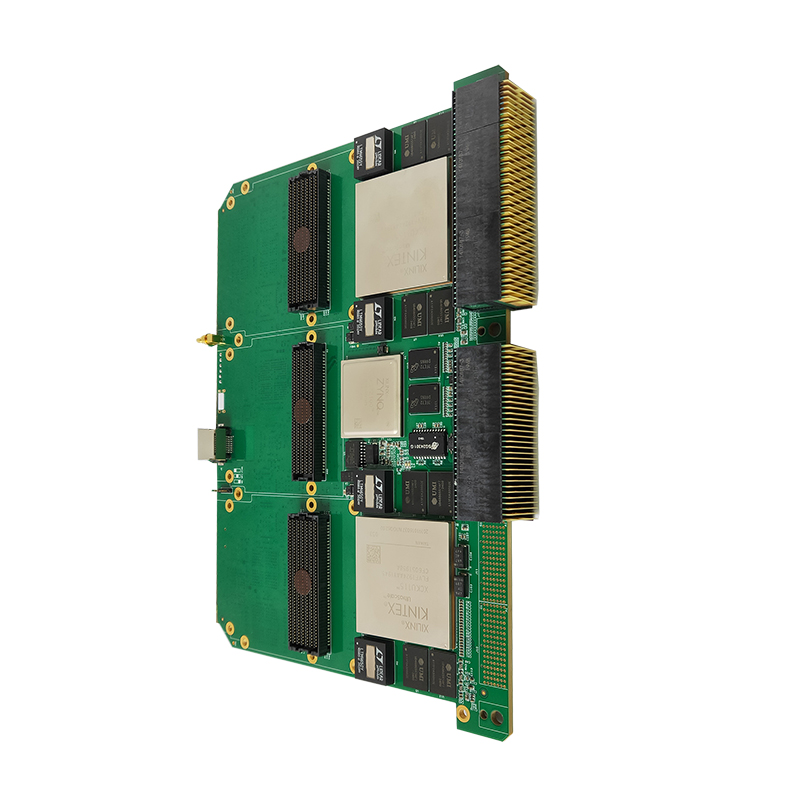

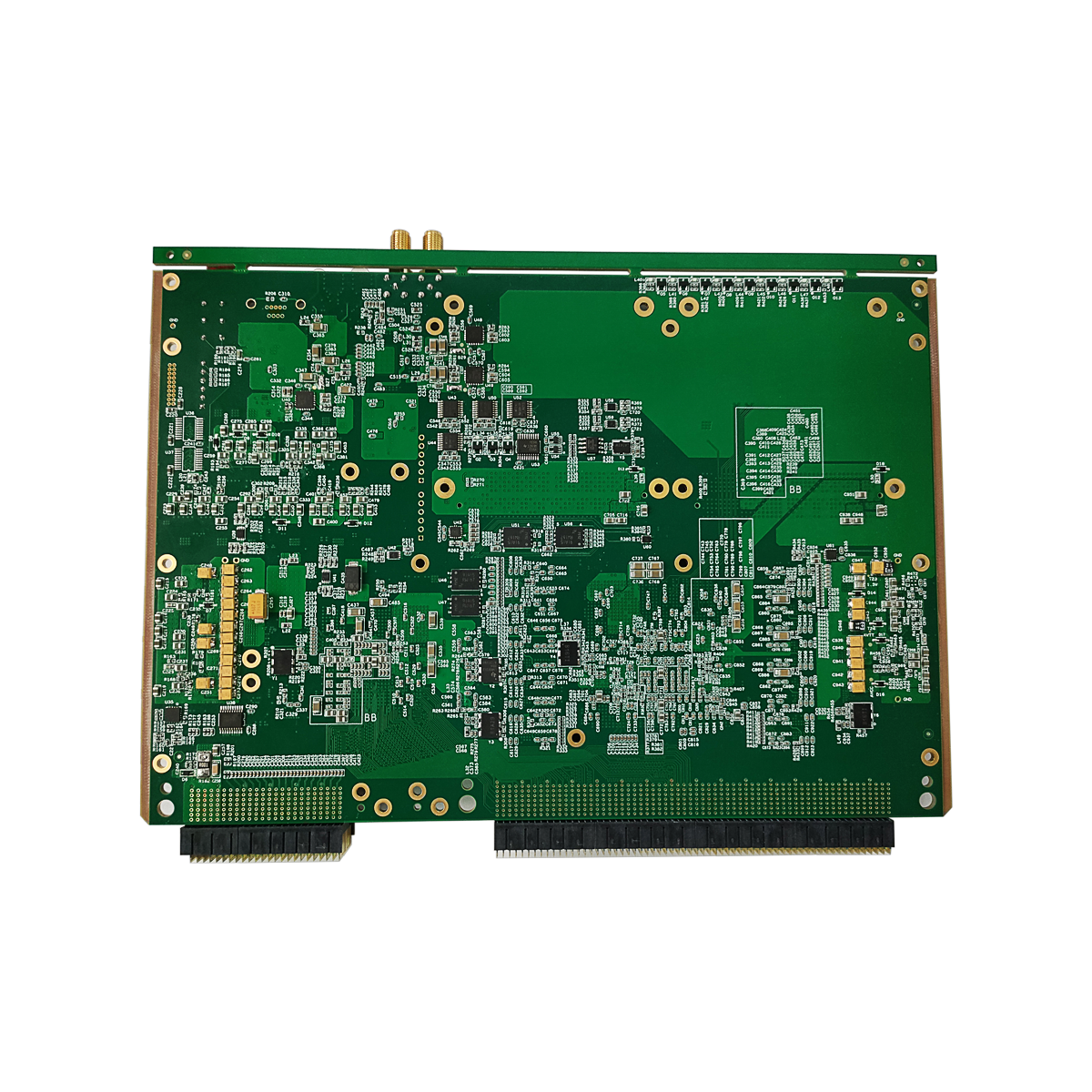

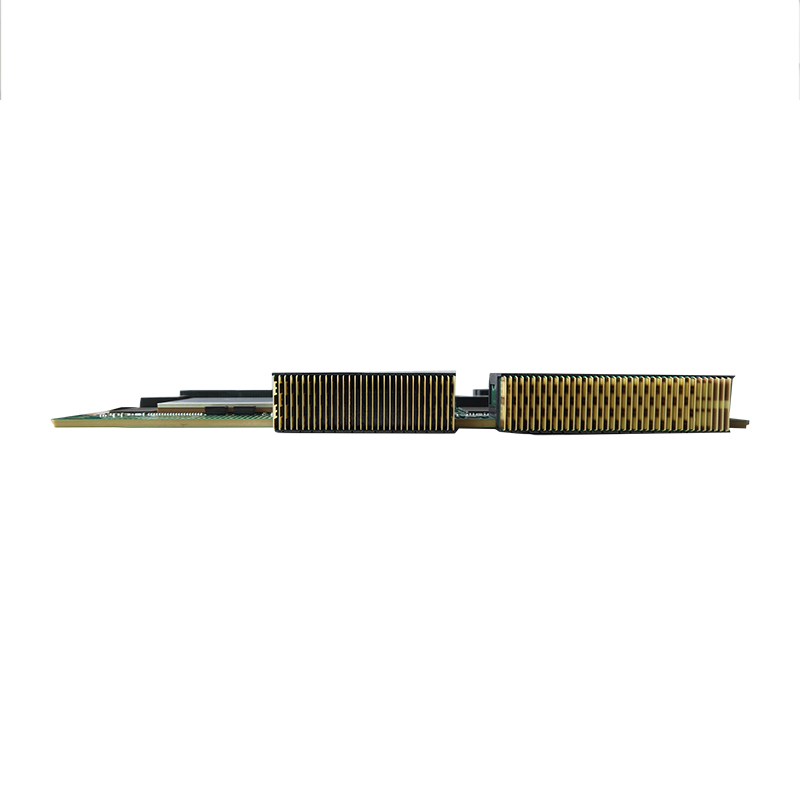

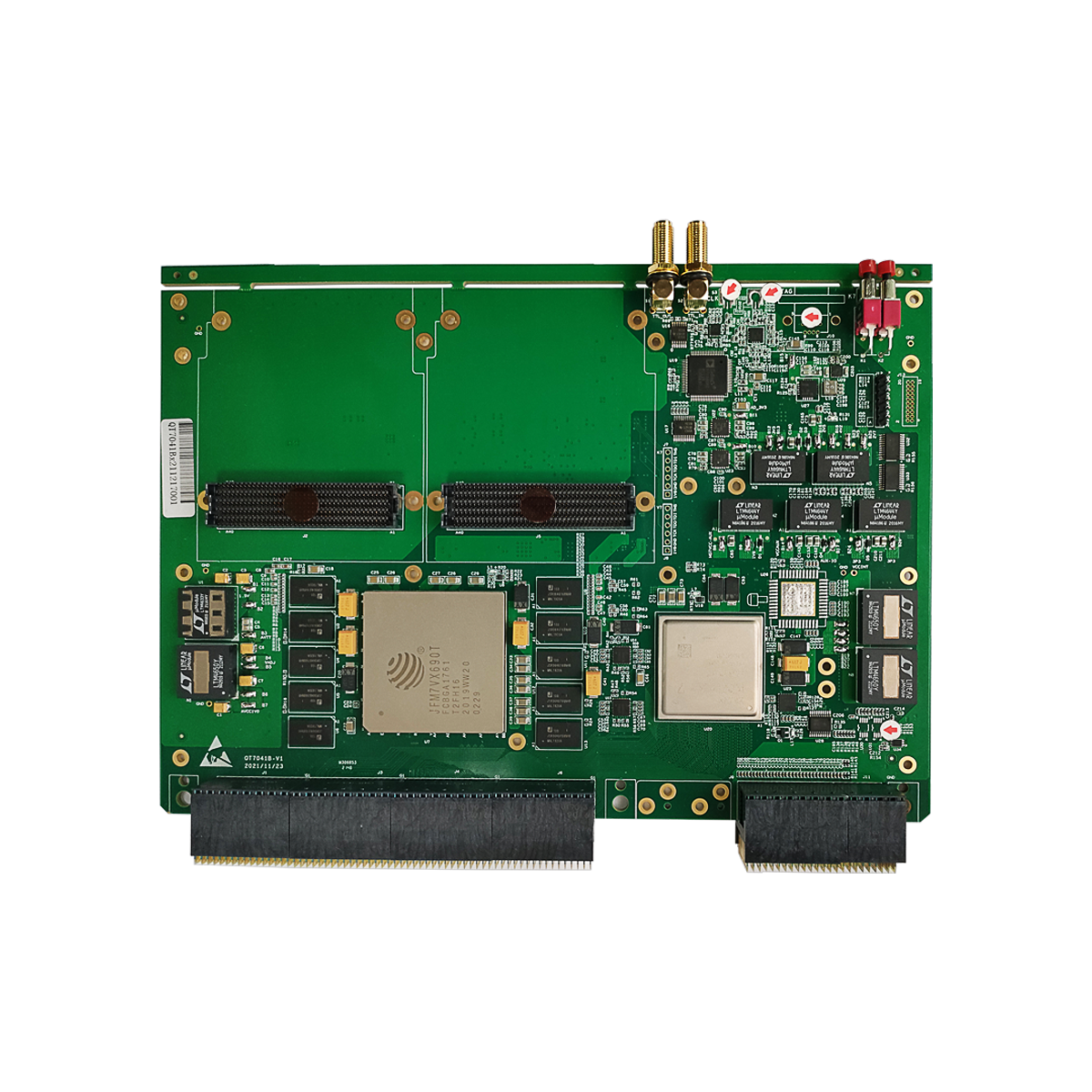

QT7041B 板卡是一款基于K7+V7的高性能6U VPX載板。板載 2個HPC形式的FMC連接器（用于外部信號擴展）,。該板卡采用國外器件與全國產化器件完全兼容的設計,。板卡選用了Xilinx公司7系FPGA中Virtex 7 系 列 中 的 XC7VX690T-2FFG1761I （ 或 者 復 旦 微 的JFM7VX690T36 ） 和 Kintex 7 系 列 中 的 XC7K325T-2FFG900I（或復旦微 JFM7K325T8）各1顆 ，組 成 雙 FPGA 處 理 模 塊 ,。 其中XC7VX690T-2FFG1761I（或者復旦微的JFM7VX690T36）搭配2組各4片16bit 4Gb的DDR3 SDRAM作為緩存和 2片256Mb的SPIFlash分別作為程序加載和數據存儲。板卡具有多 組高速 Serdes 到背板連接器，可根據需求支持PCIe3.0或其他高速信號接口,，同時具有多路標準 GPIO接口，客戶可靈活使用,。
QT7041B通過2個HPC的標準FMC（VITA57.1）接口向外部提供豐富,、高速且可配置的數字I/O資源。每個FMC可提供82對高速差分線（含對差分時鐘線）,、8組共16對超高速DP差分對及2對超高速差分時鐘線,。客戶可以根據應用需求靈活地選擇FMC子卡,，比如ADC子卡,、DAC子卡以及光纖子卡等。同時可支持Windows,，Linux上位機驅動,。便于構建靈活、高效的開發及使用環境,。

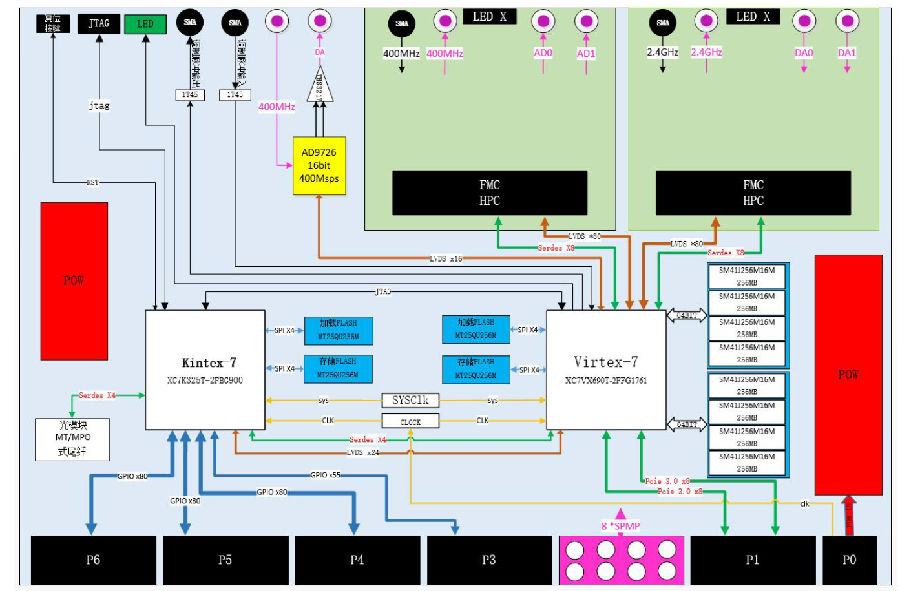

系統框圖
技術規格
—— FPGA為XC7VX690T-2FFG1761I（或者復旦微的JFM7VX690T36）和XC7K325T-2FFG900I（或復旦微JFM7K325T8）,，提供高性?xún)r(jià)比的豐富的邏輯資源
—— 提供2路FMC標準（VITA57.1）子卡接口，每路接口包括82對高速差分線（含2對差分時鐘線）,、8組共16對超高速DP差分對及2對超高速差分時鐘線
—— XC7VX690T-2FFG1761I（或者復旦微的JFM7VX690T36）搭配2組共4GB的高速DDR3緩存和2顆256Mb的SPI Flash
—— XC7K325T-2FFG900I搭配2顆256Mb的SPI Flash
—— 支持外時鐘輸入
—— 同時支持6Pin排針式和9pinJ30J形式的JTAG下載口
—— 具有16路Serdes信號到背板 P1
—— 支持多路GPIO到背板
—— 預留支持中航的HTA8506光模塊,，支持4路光纖通路
—— 預留雙排針支持13路3.3V電平的GPIO
—— 2個SMA接口，1路TTL電平IN,，1路TTL電平OUT
—— 標準VPX背板供電
—— 標準6U尺寸VPX規范
—— 支持導冷散熱
客戶價值
—— 高性?xún)r(jià)比
—— 縮短開發周期
—— 豐富的接口與FPGA資源
—— 易于二次開發
—— 易于搭建
應用領域
—— FPGA信號處理
—— 機器學習與人工智能算法
—— 實時多算法處理的在線測試驗證
—— 測試測量快速環境搭建
—— 無線,、國防應用
其他支持
—— 支持DDR3接口,，千兆網接口等IP的例程；
—— 支持Windows驅動,，Linux驅動,；
—— 可插接大部分符合VITA57規范的FMC子卡；
—— 可提供FMC子卡演示程序,。
