8通道數據采集回放系統

 8通道數據采集回放系統



一、方案

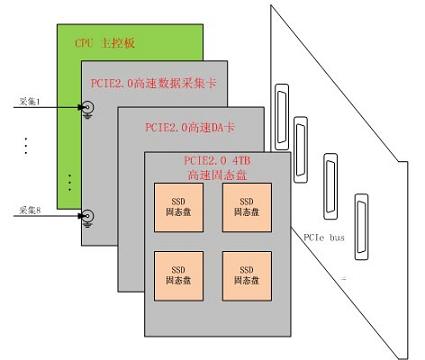

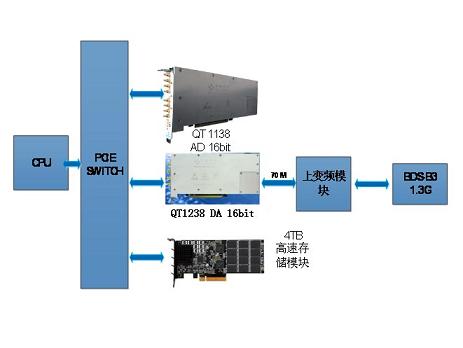

采集系統由工控計算機,、模數AD轉換系統QT1138,,數模DA轉換系統QT1238,、SSD存儲器,,上變頻等模塊組成,;各個模塊集成在一臺工控機箱中,。其集成工作原理見下圖:

1.1 PCIE采集卡QT1138規格

支持8通道同步采集,。16bit 轉換精度。

模擬輸入帶寬120MHz

采用250MSPS單芯片雙通道ADC,。

50歐姆AC耦合,,輸入滿幅度2Vpp。支持DC藕合方式,;支持高頻脈沖信號輸入,。

PCIe x8 Gen2數據傳輸接口,支持DMA傳輸,,連續傳輸率2.8GB/s,。

FPGA支持用戶自定義邏輯開發。

板載高穩定度采集時鐘發生器,,支持外時鐘和外觸發同步輸入,。

輸入中頻:常用頻率為46MHz±10.23MHz

輸入中頻信號功率:-60dBm~10dBm;

通道一致性:≤50ps,。





1.2 PCIE DA回放卡QT1238規格

大支持8通道同步信號產生,,可配置

16bit 轉換精度。

高250MSPS數據更新率,,可配置,。

板載高穩定度采集時鐘發生器,,支持外時鐘和外觸發同步輸入。

PCIe x8 Gen2數據傳輸接口,,支持DMA傳輸,,連續傳輸率2.6GB/s

回放頻率經上變頻可達1.3G/s,,大于BDS B3的1268.52M,。

FPGA支持用戶自定義邏輯開發。

模擬輸出重構濾波器可配置,,可以工作在、第二以及第三奈奎斯特區,。

通道一致性:±3度

鏈路增益:-40dB~-20dB,;

幅頻特性:

-3dB帶寬:≥20.46MHz

-40dB帶寬:≤50MHz,;

帶外雜散抑制:≥40dBc,;

輸出本振泄露功率:≤-65dBm;

帶內平坦度:≤±1.5dB,;

輸出駐波:≤2.0,。



1.3 SSD 固態盤

容量:4TBytes;

存儲速率:≥1600MB/s(保證大采集速率下無丟數)

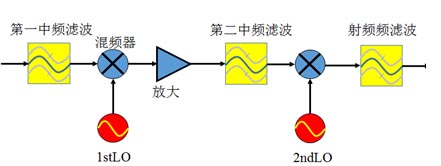

1.4 上變頻模塊

可經過上變頻到BDS B3的1268.52M,,LO:Local Oscillator 本機振蕩器

二,、系統情況

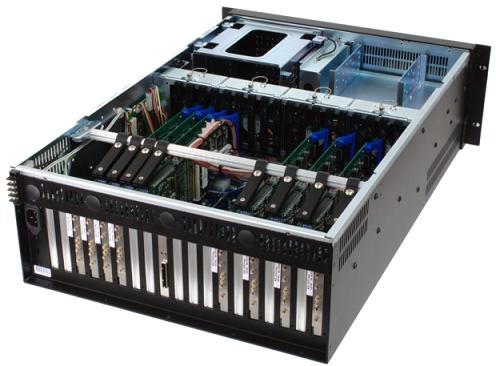

2.1采集/回放系統:

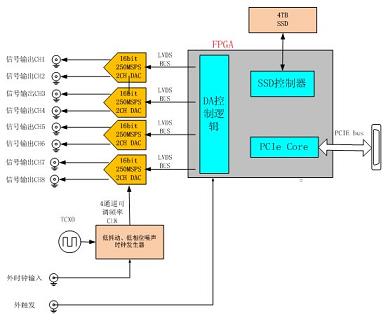

2.2 DA回放板系統結構

采集回放卡包括如下特性:

1.  8通道 16bit  250MSPS 回放,50歐姆 直流/交流耦合,。2Vpp輸出,。

2. 低抖動、低相噪時鐘發生器,,時鐘可設置,。

3. 支持外時鐘和外觸發接口,可以多塊卡組成多通道同步工做模式,。

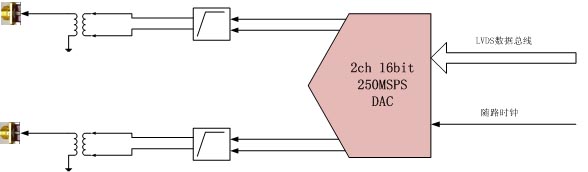

DAC輸出電路如上圖,,重構濾波器帶寬可以配置。

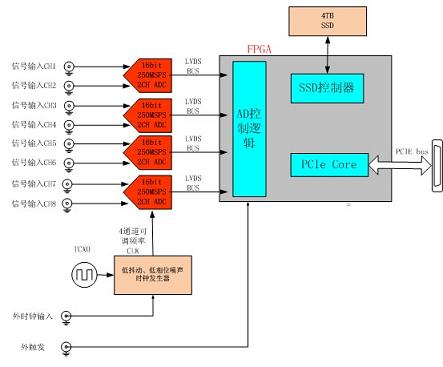

2.3 AD采集板系統結構

采集卡包括如下特性:

1. 8通道 16bit  250MSPS 采集,,50歐姆交流耦合,,支持2Vpp輸入。

2. 支持PCIE2.0x8接口, DMA傳輸速度2.8GB/s,。

3. 低抖動,、低相噪時鐘發生器,時鐘可設置,。

4. 支持外時鐘和外觸發接口,,可以多塊卡組成多通道同步工做模式,。

ADC輸入前端如上圖,帶通濾波器中心頻率和帶寬可以配置,。

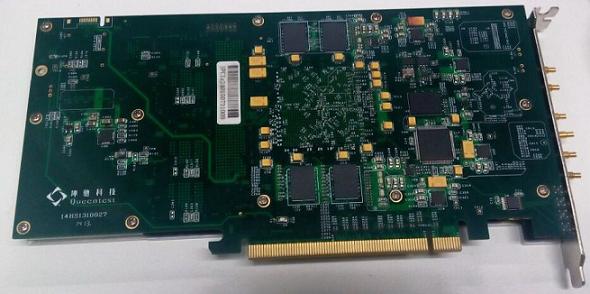

2.4 采集/回放板外觀

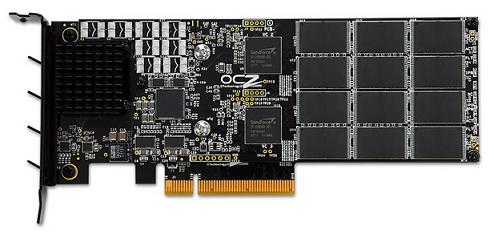

2.5 高速存儲系統

該高速數據存儲卡采用PCIE2.0×8接口,,板載4TB高速flash。功耗待機14.5W,,讀寫16W,,板載四

SandForce SF-2582主控制器,持續讀寫速度高均為2.0GB/s,,隨機寫入性

8KB 160000 IOPS,,4KB 2500000 IOPS,大IOPS 260000,。支持TRIM/SCSI unmap

S.M.A.R.T.及企業級屬性,,128/256-bit AES加密,ECC 錯誤校驗,,支持掉電保護和數據寫入保

(DataWrite Assurance)技術,。

系統配套軟件

系統軟件包括應用軟件,二次開發API函數,,以及FPGA開發環境三部分,。

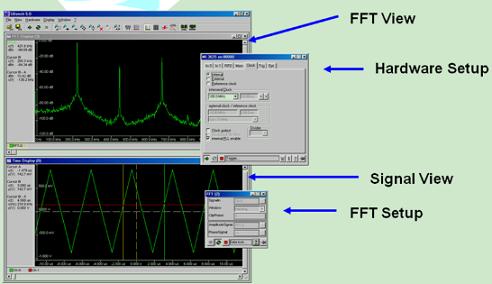

1. 應用軟件,具有虛擬示波器功能,,方便設置硬件,,讀取/保存數據以及波形顯示/頻譜分析功能。

 其功能和界面如下所示:

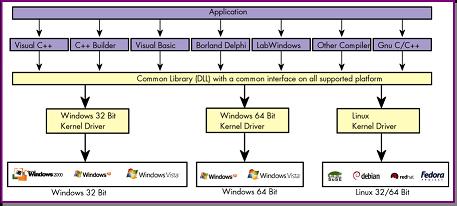

1. 二次開發API函數:

我們提供豐富的接口函數和系統主要功能的例程,,支持C/C++,,labview的二次程序開發。
