產品簡介

QT7536RF是一款集成RFIC技術和FMC接口的射頻模塊,，頻率范圍覆蓋300MHz~6GHz。模塊采用ADI公司RFICAD9371芯片,，具有兩個接收和兩個發送通道,，可做為經濟高效的實驗平臺，具有高達100MHz的Rx和250MHz的Tx瞬時帶寬,，及更高的靈敏度,，動態范圍和IP3性能（三階交調截取點）?？蓱?yīng)用于廣泛領域,，包括SDR（軟件定義無線電），蜂窩,，WiFi,，ISM應用，專有或通用無線電等,。借助QT7536RF,，設計人員可以快速輕松地使用AD9371進行原型驗證和設計。

QT7536RF板卡的電氣與機械設計遵照FMC標準(ANSI/VITA57.1),，通過一個高密度連接器（HPC）連接至FPGA載板,。前面板I/O裝配5個SSMC同軸連接器，進行射頻信號的接收和發送,，以及時鐘信號引入等,。QT7536RF設計了風冷和導冷版本，可適應于坤馳的多種載板以及市面上的常規FPGA載板,，如QT7020及Xilinx和Altera等通用載板,。

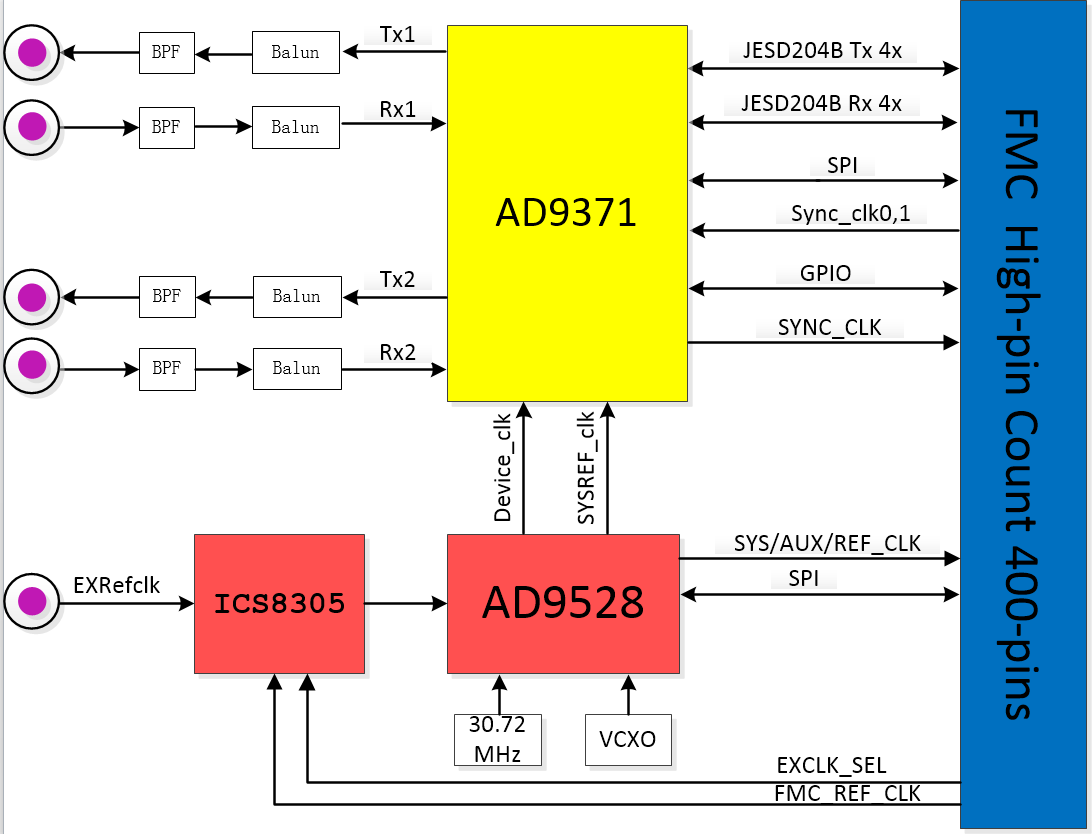

系統框圖

技術規格

• ——頻率范圍為300MHz~6GHz；

• ——靈活的12位ADC和10位DAC,；

• ——2個Tx,，2個Rx，半雙工或全雙工,，支持TDD和FDD,；

• ——完全一致的2x2MIMO功能,；

• ——RF 端口：50 匹配；

• ——Rx BW：8MHz-100MHz ,；

• ——Tx BW：高達250MHz,；

• ——帶2個輸入的觀察接收器（ORx）；

• ——23dBm@2570-2620MHz,，band38 LTE,；

• ——[email protected]~5.825GHz，802.11,；

• ——[email protected]~6GHz 其他調制（P1dB 17dBm）

• ——支持Internal和External LO,；

• ——支持Internal＆External參考時鐘；

• ——支持多芯片（模塊）基帶同步,；

• ——包括過濾器,，band38和802.11的PA；

• ——JESD204B數字接口,；

• ——工作溫度：商業級0℃～+70℃ ,，工業級-40℃～+85℃；

應用領域

• ——SDR

• ——WiFi

• ——WiMAX

• ——ISM

• ——專有和通用無線電

客戶價值

• ——快速交付

• ——可維護性好

• ——易于集成

• ——經濟的射頻方案選擇

其他支持

• ——提供Verilog bit文件

• ——開源的C/C++參考例子

• ——JESD204B Core,，可包括BSP
