采集系統規格：

  系統基于PCIExpress總線結構,，包括如下幾個部分：
  1．4通道8bit500Msps同步采集，標準PCIe全長卡尺寸,；
  2．4個高速IO,，產生激勵脈沖輸出。
  3．外置脈沖放大器,，輸出100Vpp的激勵短脈沖,。
  4．基于PCIExpressx8總線的工控機。

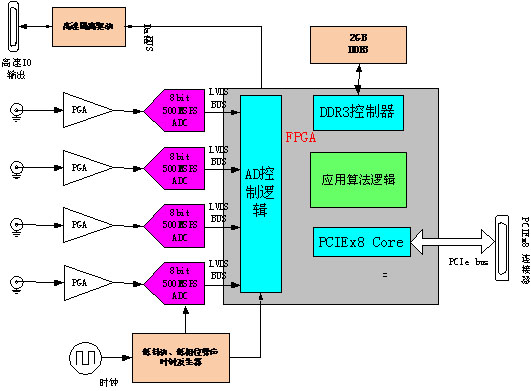

  系統實現框圖如下：

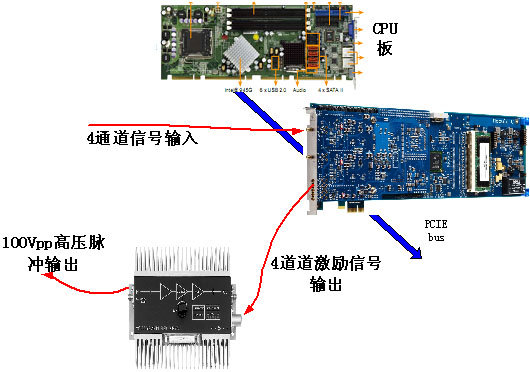

  采集系統如下所示：



  采集卡包括如下特性：

  1．4通道8bit500MSPS同步采集,。
  2．4通道程控增益放大器,，增益倍數0-100倍調整,，滿幅度輸出1Vpp,。
  3．輸入通道DC耦合，50歐姆輸入阻抗,。
  4．模擬輸入帶寬DC-120MHz/-3dB,。
  5．輸入端口過壓保護，允許200W/20us浪涌功率輸入,。
  6．2GB本地緩存,，保證每次觸發，每通道有0.5S的采集時間,。
  7．支持PCIEx8接口,，連續數據傳輸率1000MB/s。
  8．低抖動,、低相噪時鐘發生器,。
  9．可以多塊卡組成多通道同步工做模式。

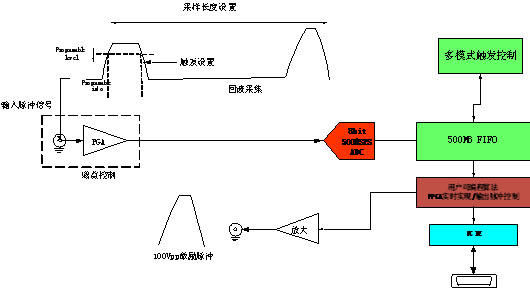

  系統工作模式如下：



  1.觸發設置：可以根據輸入脈沖的幅度和寬度設置觸發判決條件,。
  2.輸入放大倍數可以通過軟件設置,。
  3.輸出脈沖相對于觸發事件時間可以設置，小單位為2ns,。
  4.出脈沖和觸發事件條件隨機延遲不超過4個采樣點,，及8ns。
  5.觸發后,，采集長度可以設置,，大每通道可以采集500M個點。
  6.可以回傳長度為500M個點的原始波形供計算機軟件分析,。

  系統配套軟件：

  系統軟件包括應用軟件,，二次開發API函數，以及FPGA開發環境三部分,。

  1．應用軟件,，具有虛擬示波器功能,，方便設置硬件，讀取/保存數據以及波形顯示/頻譜分析功能,。

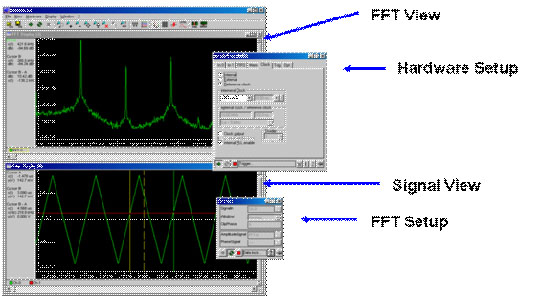

  其功能和界面如下所示：


  2．二次開發API函數：

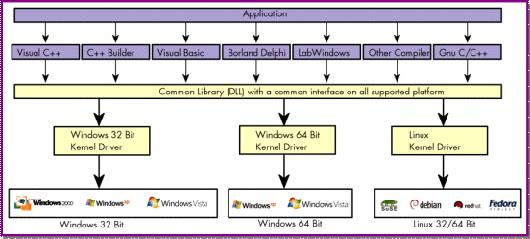

  我們提供豐富的接口函數和系統主要功能的例程,，支持C/C++，labview以及Matlab環境下的二次程序開發,。



  3．FPGA開發環境：

  我們提供采集模塊的全套FPGA開發工程,，全部基于VerilogHDL或VHDL開發環境。用戶邏輯只需要在目前已經建立好的工程中加入自己的RTL代碼即可,。

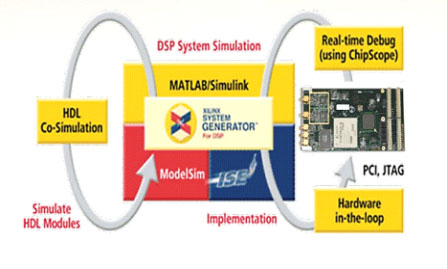

  同時提供Xilinx的systemgenerator同matlab/simulink接口工程和實例,。
