產品簡介

坤馳科技自主研發的QT1509RF是一款基于RF-IC芯片PCIe總線的射頻收發板卡,，板卡提供雙通道發射器和接收器,、集成式頻率合成器以及數字信號處理功能。滿足3G,、4G和5G宏蜂窩時分雙工(TDD)基站應用要求,。接收鏈路由兩個獨立的帶寬、直接變頻接收器組成,，具有出色的動態范圍,。發射鏈路采用直接變頻調制器，以小巧的體積完成高精度低噪聲信號調制,。射頻通道具備程控增益控制電路,，能夠利用軟件提供的API完成手動或者自動增益控制功能,，配合基帶的數字濾波功能，板卡提供靈活增益控制模式以及對應的濾波器配置,。

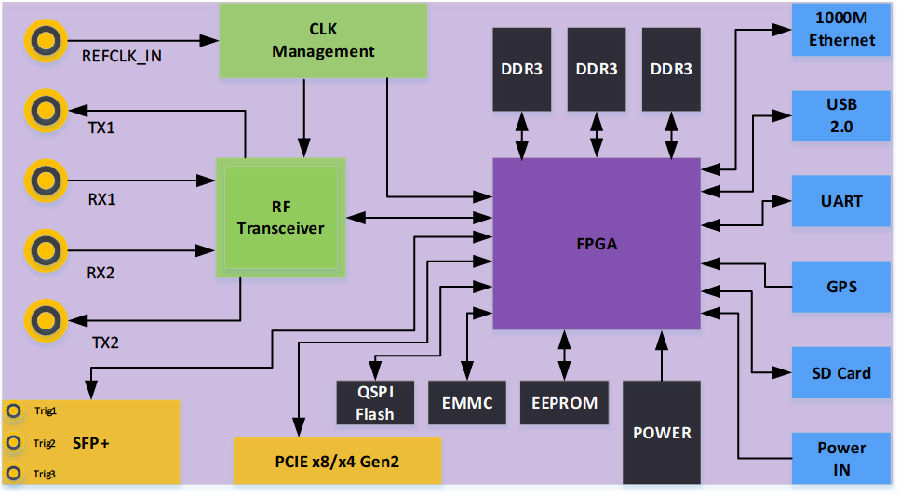

系統框圖

技術規格

—— 2個射頻接收通道,，頻率覆蓋范圍75MHz~6GHz，信號瞬時帶寬200MHz

—— 2個射頻發射通道,，頻率覆蓋范圍75MHz~6GHz,，信號瞬時帶寬200MHz，最大合成帶寬450MHz

—— 支持內部參考時鐘和外部參考時鐘

—— 支持TDD應用模式,，同一時刻接收和發射頻點相同

—— 支持PCIE x8 Gen2數據采集流盤模式

—— PCIE x8 Gen2,，連續傳輸速率2GB/s

—— 10Gbps光口，連續傳輸速率900MB/s

—— 3GB（PS：1GB,、PL：2GB）DDR3存儲空間

—— 集成GNSS授時模塊,，支持采樣時戳功能，支持BDS,、GPS等系統

—— 集成8GB EMMC Flash和SD卡接口,，滿足大容量數據存儲

—— 集成10/100/1000Mbps Ethernet接口、10Gbps光纖接口以及USB2.0接口

—— PCIE接口和光口復用設計,，僅支持同時使用的模式如下：PCIE x4 Gen2和SFP+,，PCIE x8 Gen2

—— FPGA定制應用，提供Verilog-HDL二次開發接口

客戶價值

—— 通過快速PCIe總線實時傳輸采集數據

—— 靈活的子母卡配置方案

—— 縮短開發時間,，加快產品上市速度

—— 可集成滿足OEM領域應用的實時信號處理模塊：如DDC,、DUC以及FFT等

應用領域

—— 3G、4G,、5G TDD模式通信

—— 軟件無線電

—— 寬帶MIMO應用

—— （雷達/聲納）電子戰

—— 儀器儀表和測量

軟件支持

設備驅動

QT1509RF提供64位驅動程序,。

Windows支持Windows 10，Windows11,，Windows Server 2019等主流版本,。

Linux系統支持Ubuntu，Centos,，Redhat等版本,，嵌入式Linux系統，國產化系統上也能夠很好的支持,。

采集回放軟件

通過采集回放軟件可進行信號分析,、測量、回放,，無需編程,。軟件集成了硬件設置、數據顯示,、示波器,、瞬態記錄,、分析和保存數據等功能，并在易于使用的統一界面下完成以上所有功能,。

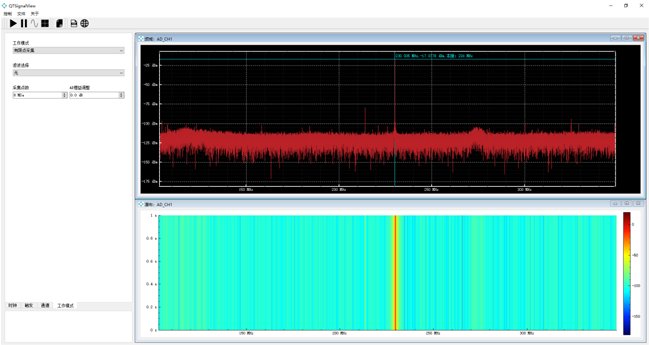

 采集回放軟件界面

軟件開發包（SDK）

QT1509RF提供計算機上使用的開發包,，通過軟件編程實現對板卡功能的控制，提供開發接口文檔說明以及例程參考,，能夠快速的將板卡功能集成到具體應用場景系統中,。

開發語言支持C/C++、C#,、Python等主流開發語言,，支持Visual Studio、QT Creator等多種開發環境,。

主要性能與指標

射頻輸入接口特性

射頻輸出特性
