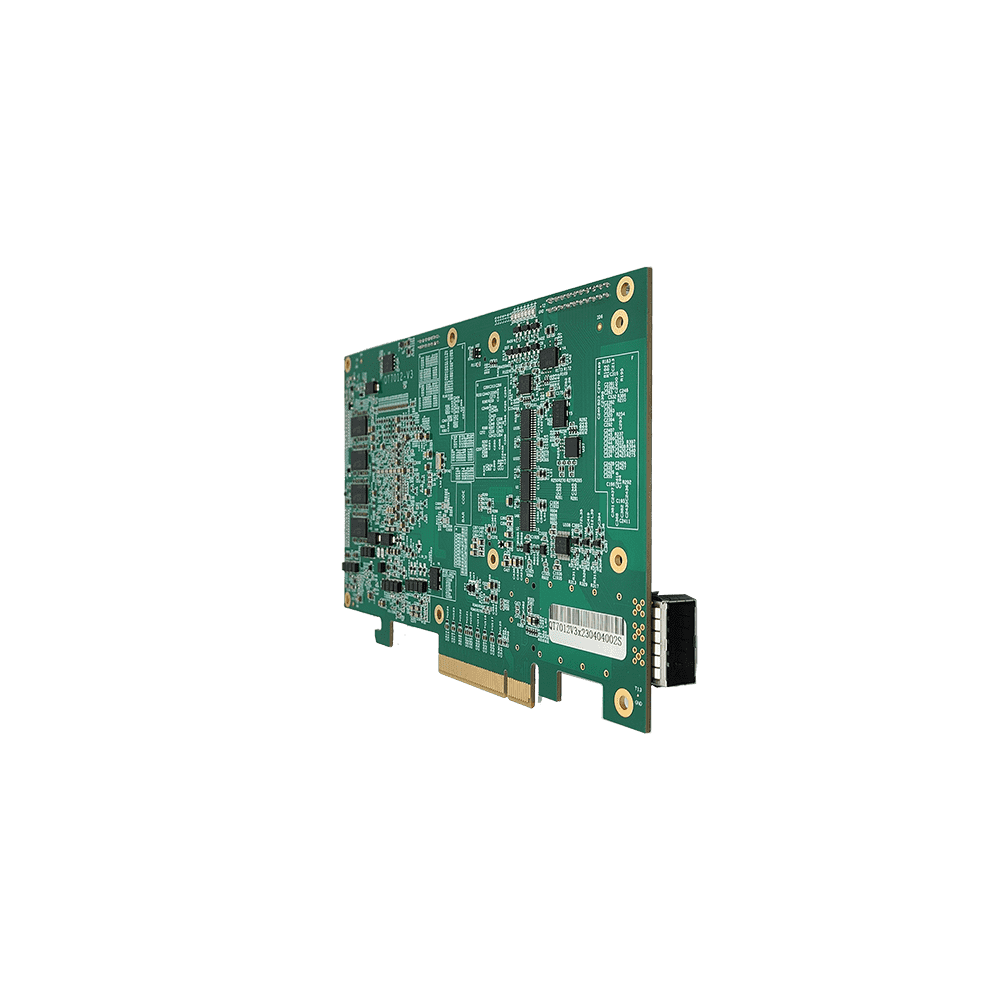

產品簡介

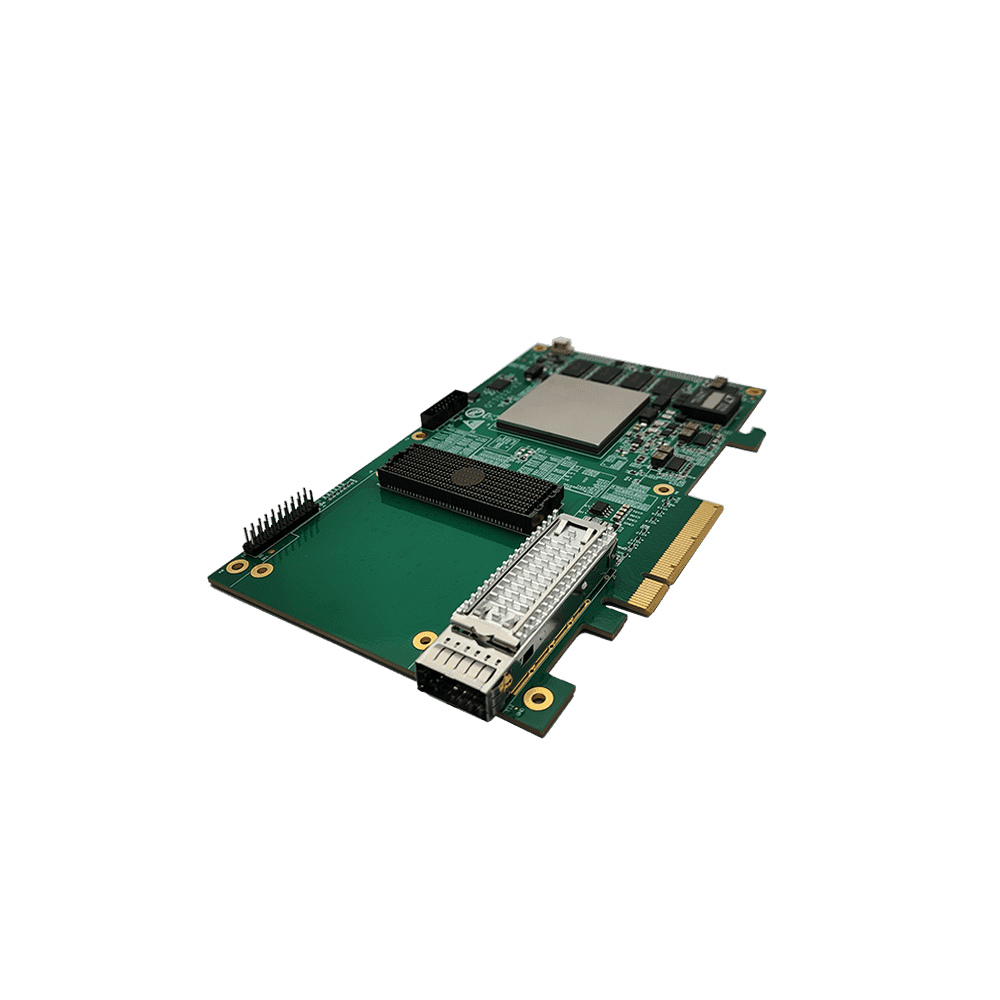

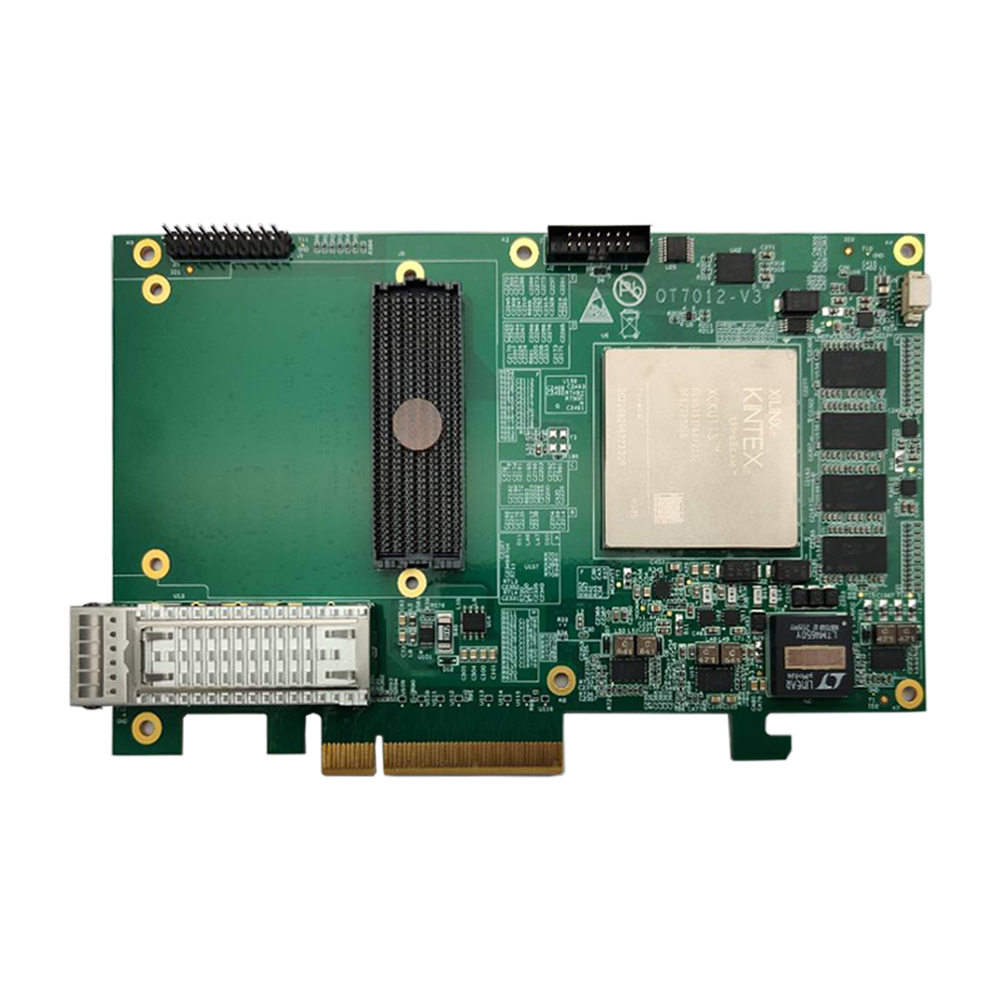

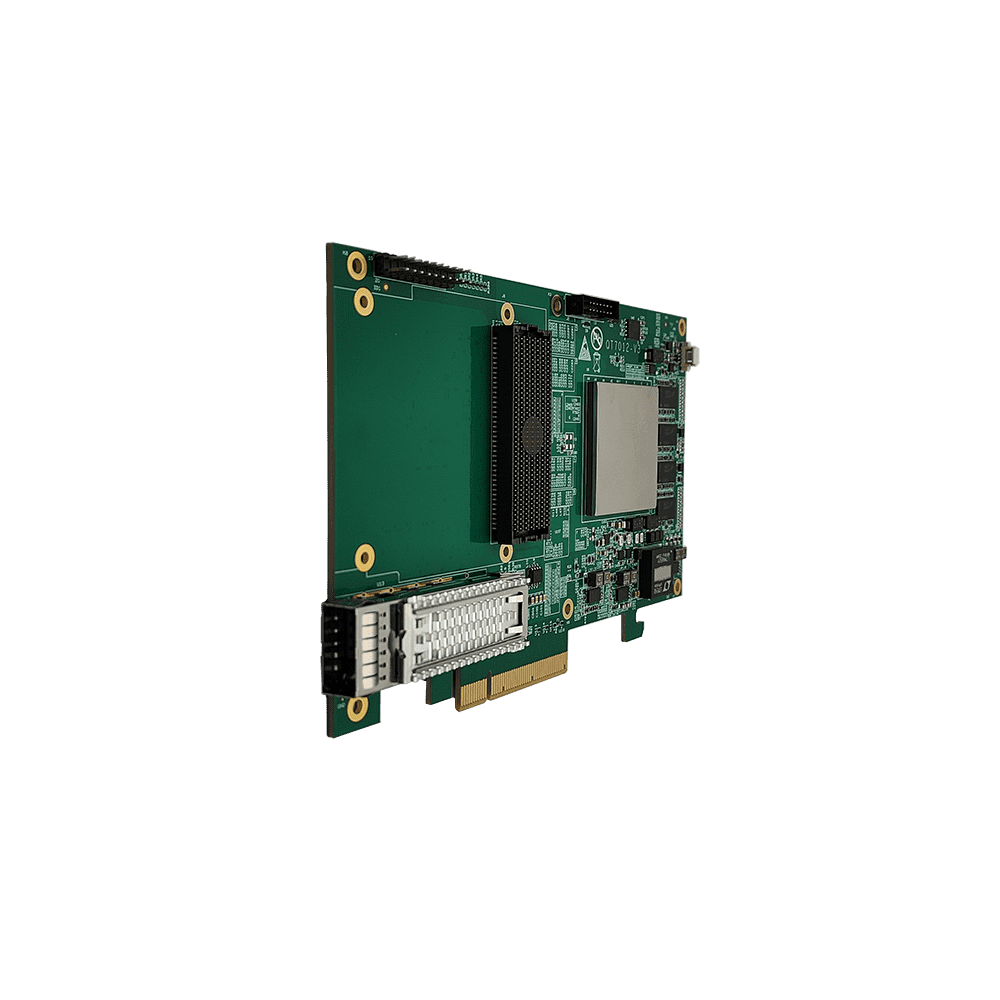

QT7012板卡是一款高性能的PCIe3.0X8板卡。主控芯片采用Xilinx公司Kintex UltraScale系列FPGA家族中的XCKU115-FLVA1517（兼容XCKU085-FLVA1517）,。板載2組64bit的DDR4 SDRAM,，支持Micro USB轉接串口或者JTAG口,，支持一個SFP+和一個QSFP+光纖接口以及FMC+擴展接口,。QT7012板卡提供一路標準FMC+接口,，該接口符合ANSI/VITA57.4標準,，可以根據應用需求靈活地選擇FMC+或者FMC子卡,，比如ADC子卡,、DAC子卡以及光纖子卡等,。同時可支持Windows，Linux上位機驅動,。

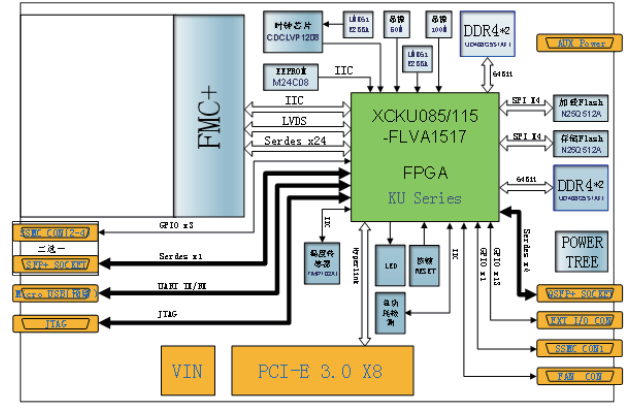

系統框圖
技術規格
—— 多顆兼容FPGA芯片,，可根據需要靈活選擇；
——— 預留JTAG和測試接口,；
—— 一個SFP+光纖接口或者4路SSMC射頻形式接口IO,；
—— 一個QSFP+光纖接口；
—— 2組64Bit DDR4 SDRAM,，單組容量2GB,；
—— 擴展I/O，包含F(xiàn)PGA Mezzanine Card Plus(FMC+)接口,；
—— 支持利用SPIX4模式配置程序,；
—— 支持利用SPIX4模式存儲數據；
—— 支持利用EEPROM存儲數據,；
—— 電源時序控制和總功耗監控,；
—— 板載溫度傳感器；
—— 支持Micro USB轉接串口或者JTAG口,；
—— 支持PCIe3.0X8接口,，支持與PC的高速數據交互功能；
—— 支持單獨12V供電（脫離PC機）
應用領域
—— 軟件無線電
——FPGA信號處理
—— 雷達圖像處理
—— 衛星通信系統
—— 圖形圖像硬件加速器
—— 基帶通信接收
—— 汽車駕駛員輔助
—— 工廠自動化等高端嵌入式應用開發平臺
客戶價值
—— 高性價比
—— 縮短開發周期
—— 板載豐富的接口與FPGA資源
—— 易于二次開發
—— 易于搭建
其他支持
—— 硬件,、設計工具,、IP,、以及預驗證參考設計；
—— 演示嵌入式設計,，面向視頻通道,；
—— 提供了嵌入式C/C++應用開發體驗，包括了EclipseIDE和完整的設計環境,，同時集成了Vivado設計環境,。
—— FMC+可插接各種符合VITIA57規范的標準高速ADC，DAC等子卡,；
—— 可提供FMC+或FMC子卡演示程序,。
