產品簡介

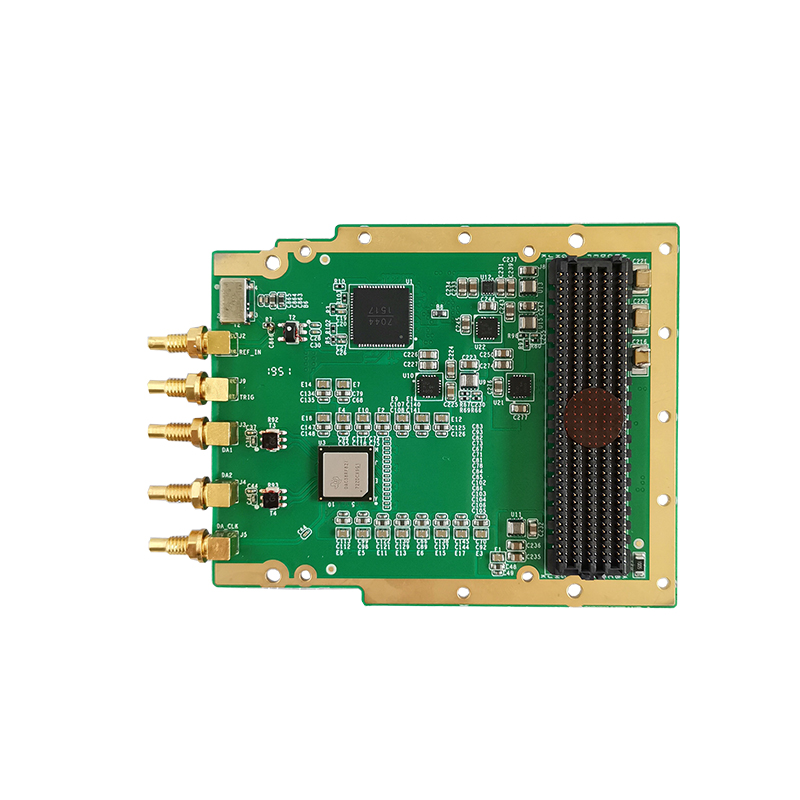

QT7228是一款轉換速率最高為9GSPS的DAC回放板，DAC位數14bit; 板卡基于TI的DAC38RF83/93系列DAC設計;板卡支持觸發輸出/觸發輸入;DAC的時鐘支持內部參考時鐘,、外部參考時鐘,、外部采樣時鐘三種方式;QT7228設計了風冷和導冷版本,，能夠滿足用戶在特殊環境下的使用需求。

QT7228板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),，通過一個高密度連接器（HPC）連接至FPGA載板（FCC）。前面板I/O裝配5個SMA同軸連接器,?？蛇m配坤馳的多種FPGA載板，如QT70xx FPGA載板,、其他第三方標準載板,、及Xilinx和Altera等通用載板，以進行高帶寬的數據吞吐和高性能數據處理,。

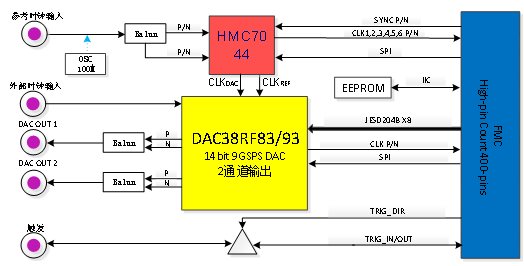

系統框圖

主要規格

—— 5個SMA的連接器,，其中2個為模擬信號輸出1(OUT 1)和2(OUT 2)；一個為外部采樣時鐘輸入(CLK IN),；一個為外部參考時鐘輸入（CLK REF）,，一個為可由載板配置成輸入或者輸出的同步觸發信號(TRIG)

—— 適應范圍：完全符合Vita57.1規范，包括結構件,，子卡尺寸,，面板連接器，正反面器件的限高等,，大大提供了子卡的通用性和適配性

—— 多種散熱方式：風冷或?qū)Ю?/span>

—— AC耦合輸入

—— 內外部時鐘可靈活選擇,，其中外參考和內參考時鐘只能通過硬件選擇

—— HPC高引腳數連接器

—— 工作溫度：商業級0℃～+70℃ ，工業級-40℃～+85℃,。

客戶價值

—— 快速交付

—— 可維護性好

—— 易于集成

—— 高速高精度選擇

應用領域

—— 軟件無線電

—— 寬帶MIMO應用

—— 數字波束成形

—— （雷達/聲納）電子戰

—— 物理實驗

—— 信號智能檢測

—— 航空航天和測試儀器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core
