產品簡介

QT7227是一款轉換速率最高為12.6GSPS的DAC回放板,，DAC位數16bit;板卡基于ADI的AD9172系列DAC設計;板卡支持2路可配置的觸發輸出/觸發輸入;DAC的時鐘支持內部參考時鐘、外部參考時鐘,、外部采樣時鐘三種方式;并可提供一個接口同時支持外部采樣和外部參考時鐘的版本,。QT7227設計了風冷和導冷版本，能夠滿足用戶在特殊環境下的使用需求,。

QT7227板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板（FCC）,。前面板I/O裝配6個SSMC同軸連接器,。可適配坤馳的多種FPGA載板,，如QT70xxFPGA載板,、其他第三方標準載板、及Xilinx和Altera等通用載板,，以進行高帶寬的數據吞吐和高性能數據處理,。

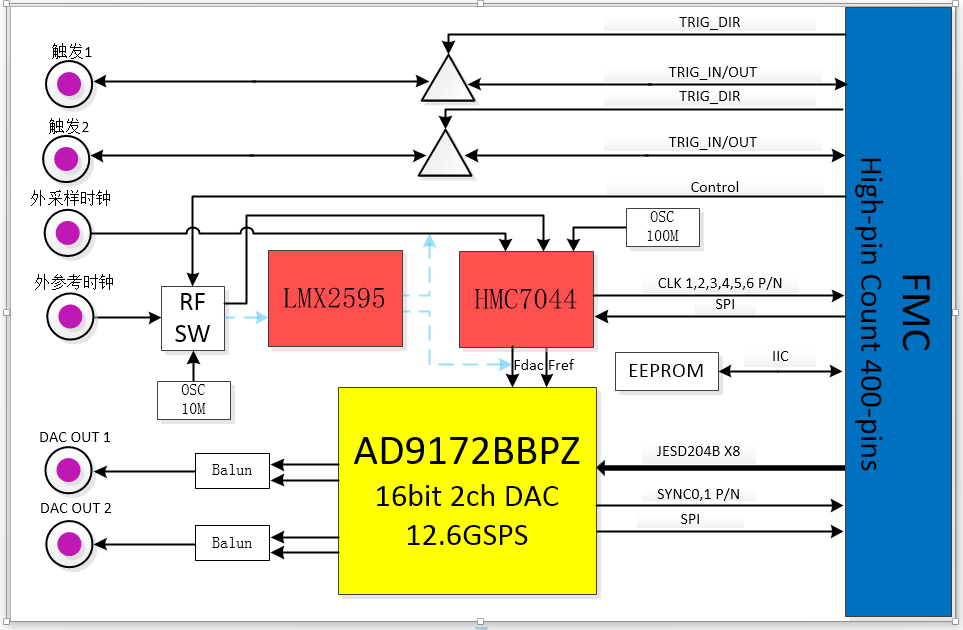

系統框圖

技術規格

—— 6個SSMC的連接器，其中2個為模擬信號輸出1(DA 0)和2(DA 1),；一個為外部采樣時鐘輸入(CLK),；一個為外部參考時鐘輸入（RCK），2個為可由載板配置成輸入或者輸出的同步觸發信號(TR1和TR2)

—— 外部CLK也可同時兼容外采樣和外參考時鐘（需事先提出需求）

—— 適應范圍：完全符合Vita57.1規范,，包括結構件,，子卡尺寸，面板連接器,，正反面器件的限高等,，大大提供了子卡的通用性和適配性

—— 多種散熱方式：風冷或?qū)Ю?/span>

—— AC耦合輸入

—— 內外部時鐘可靈活選擇

—— HPC高引腳數連接器

—— 工作溫度：商業級0℃～+70℃ ，工業級-40℃～+85℃

客戶價值

—— 快速交付

—— 可維護性好

—— 易于集成

—— 高速高精度選擇

應用領域

—— 軟件無線電

—— 寬帶MIMO應用

—— 數字波束成形

—— （雷達/聲納）電子戰

—— 物理實驗

—— 信號智能檢測

—— 航空航天和測試儀器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core
