基于以太網接口的電力局放采集系統
采集系統規格:
系統采用基于以太網接口的采集系統,采用模擬采集部分和數字處理部分分離設計,,并通過光纖進行數據連接,。

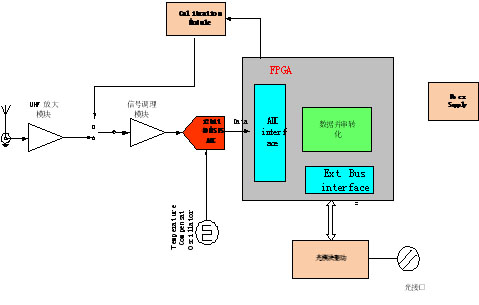

采集模塊包括如下幾個部分:
1.14bit40MSPSADC,,單通道采集,。
2.高穩定度,,超低低抖動時鐘發生器,。
3.集成UHF放大器,,并具備峰值檢波功能。
4.天線輸入接口,。
5.低噪聲模擬前端,,支持1Vpp信號輸入,50歐姆阻抗,。
6.支持光纖實時傳輸采集數據,,支持600Mbps。

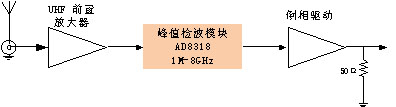

UHF放大模塊:

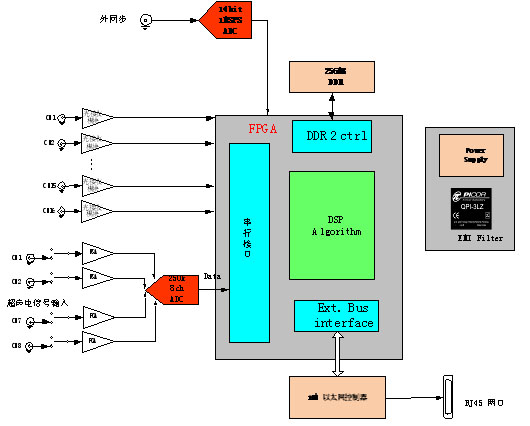

數字處理模塊包括如下幾個部分:
1.板載主控FPGA進行數據算法處理,。
2.集成10M以太網接口
3.外部觸發輸入,,14bit1MSPSADC,用于同步通道采集,。
4.16路光纖輸入接口,。支持600Mbps速率,。
5.8通道低速采集端口,支持超聲波輸入采集,。
6.8個可編程GPIO,,可用于系統控制。
7.高穩定度,,超低低抖動時鐘發生器。
8.低噪聲電源設計,。
9.提供用戶FPGA邏輯開發支持,,實現多種觸發、檢峰,、濾波和平均算法功能,。
系統整體框圖如下:

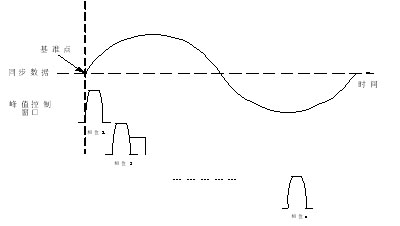

數據處理模式:
基準信號同時產生峰值檢測電路的窗口信號,控制采樣保持電路的工作窗口,。窗口包括窗口位置和窗口長短,,這兩個特性均可以通過軟件動態配置。
同時上傳三個測試量:
1.相位信息,。
2.對應相位的峰值信息,。
3.對該位置的峰值超過門限部分進行計數。
