高速脈沖采集系統

  采集系統規格：

  系統采用基于PCIEx8的FPGA開放系統,，包括如下幾個部分：
  1．板載單通道8bit2GSPSADC,，采樣率可以通過軟件設置,。
  2．低噪聲模擬前端,，程控增益放大器,，可以通過軟件設置增益,。
  3．板載1GBDDR2內存,。
  4．優化的PCIexpressx8傳輸接口,，支持1200MB/s的連續傳輸速率,。
  5．高穩定度,，超低低抖動時鐘發生器。
  6．低噪聲電源設計,。
  7．提供windows下的驅動程序以及API函數,，SDK開發包。
  8．尺寸：全長PCIE卡,，需要兩個PCIE槽位寬度,。

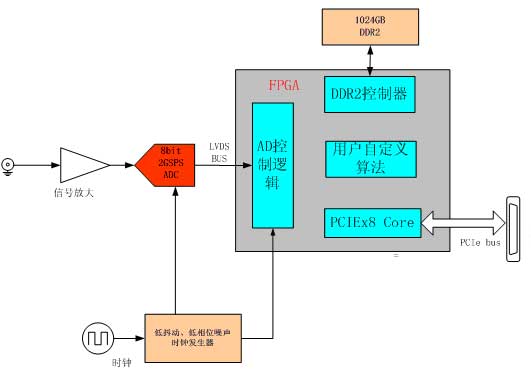

  系統框圖如下：

  系統功能描述：

  1.采集通道支持2Gsps采樣率，8bit,；
  2.高速信號調理電路,，DC耦合，50歐姆阻抗匹配,。
  3.放大器采用高帶寬程控增益放大電路,，增益范圍-6dB到25dB，小ADC輸入滿幅度量程25mVpp,，大ADC輸入滿幅度量程1Vpp（可以選配衰減器）,。
  4.FPGA邏輯開放，用戶可以自定義FPGA邏輯,。

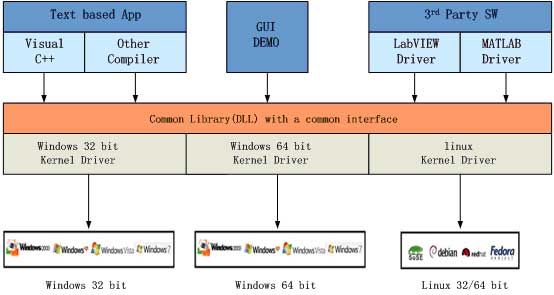

  二次開發API函數：

  我們提供豐富的接口函數和系統主要功能的例程,，支持C/C++，labview以及Matlab環境下的二次程序開發,。

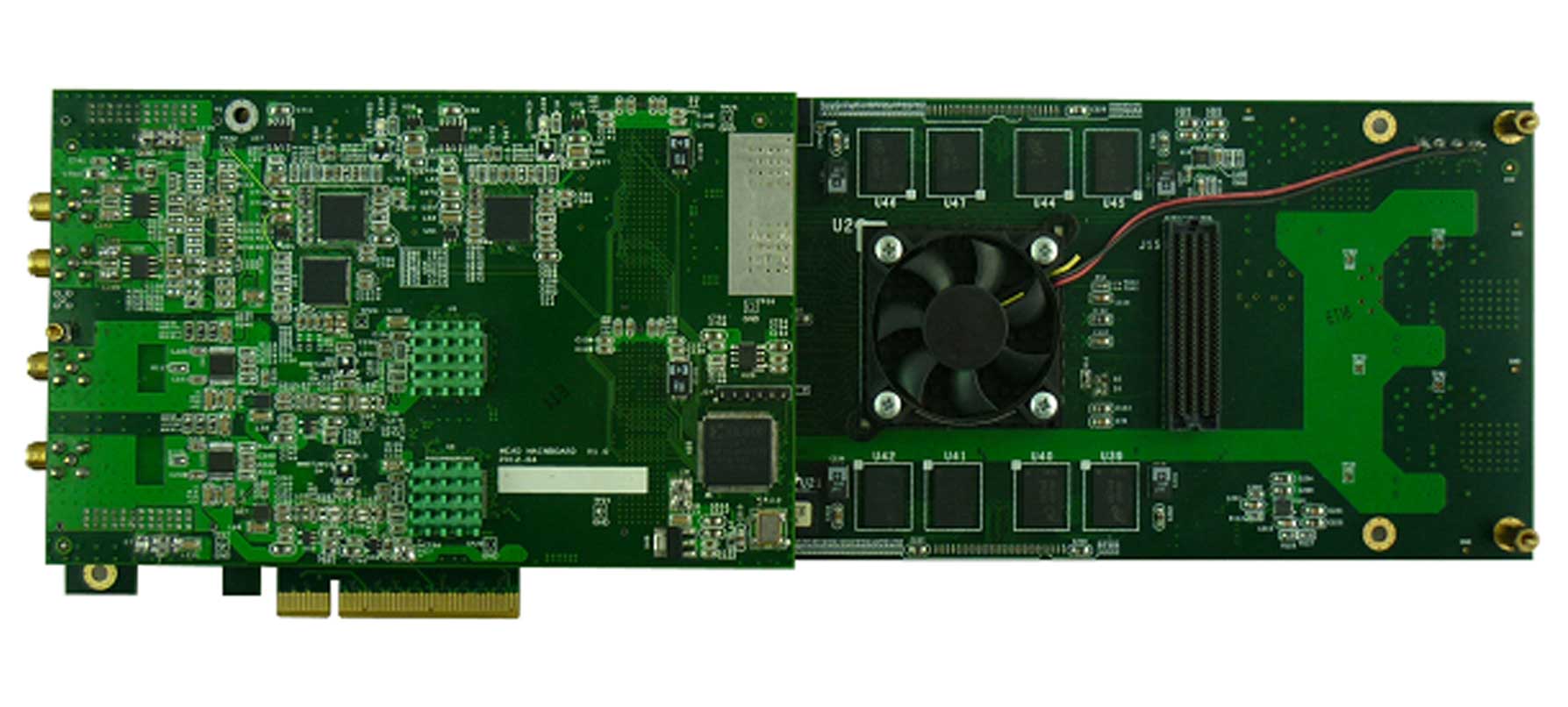

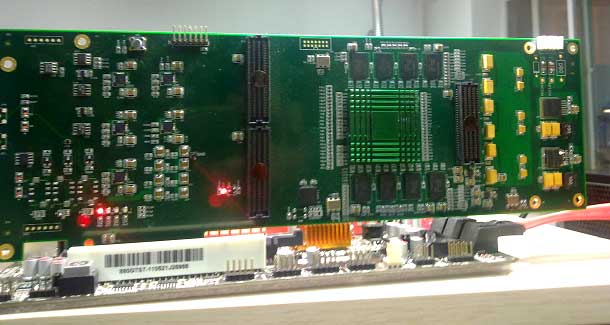

  采集卡實物圖如下：
