5G采集存儲系統
采集系統規格：
1,、5GSPS10bit高速數據采集板

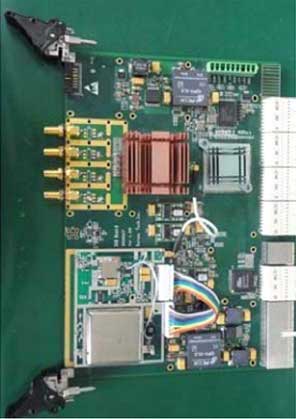

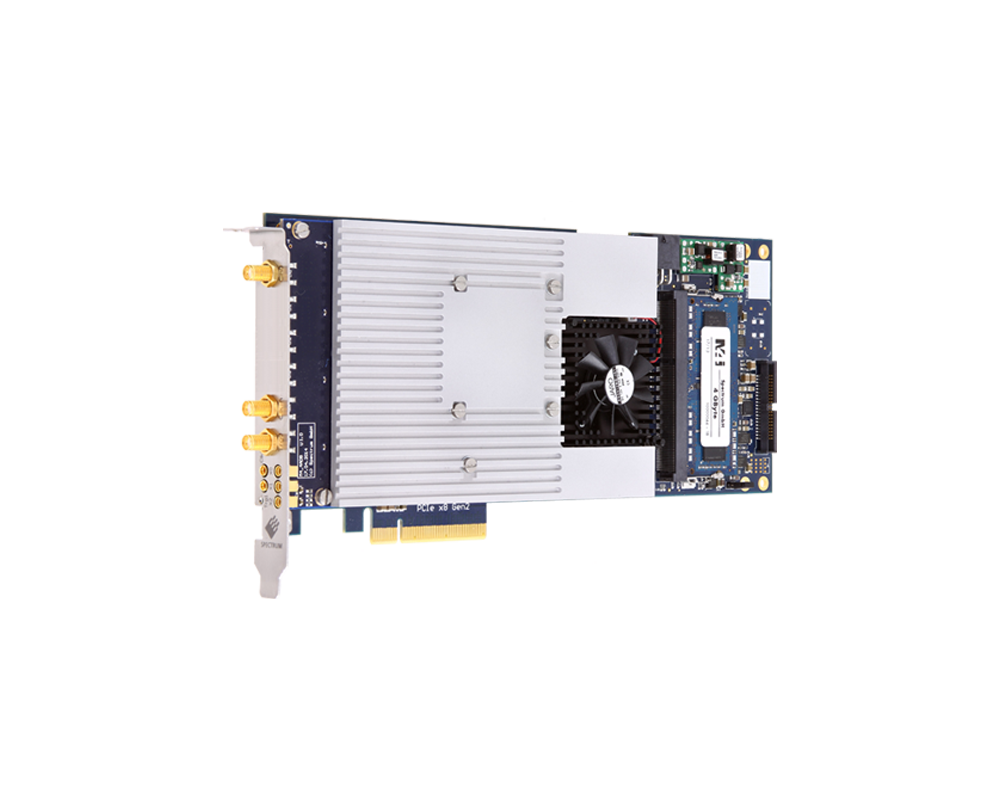

基于CompactPCIExpress協議的超高速數據采集板，具有單路/雙路/四路并行數據采集、存儲處理和數據回放等功能,。該板的采樣率高達5Gsps,，前端模擬帶寬可高達3GHz,，實時存儲容量可達32GB,。
主要技術指標
|
單通道模式 |
10bit/5GSaps |
|
雙通道模式 |
10bit/2.5GSaps |
|
四通道模式 |
10bit/1.25GSaps |
|
ADC輸出位數 |
10bit |
|
有效位數（ENOB）（typ.） |
8bit |
|
模擬帶寬 |
1~3GHz |
|
輸入阻抗 |
50/AC 耦合/SMA |
|
滿量程輸入功率 |
0dBm |
|
時鐘 |
支持板載時鐘或外時鐘 |
|
觸發 |
支持軟件觸發或外觸發 |
|
SFDR（typ. at 2GS/s, 50） |
60dB at 10.9MHz 40dB at 400MHz |
|
SNR（typ. 50?） |
>33dB |
|
處理能力 |
Virtex5 XC5VLX110 |
|
存儲能力 |
32GB（需存儲板支持） |
|
軟件處理 |
數據回放,、頻譜分析 |
|
數據接口 |
CPCI、CPCIe |
|
GPIO口 |
24bit |
|
結構尺寸 |
6U CPCIe×4 Hybird |
|
工作溫度 |
0~70°C（可選寬溫） |
|
典型功耗 |
30W |
2,、存儲板：
基于CPCIexpress接口
專用高速I(mǎi)O連接到采集板
板載32GBDDR3內存

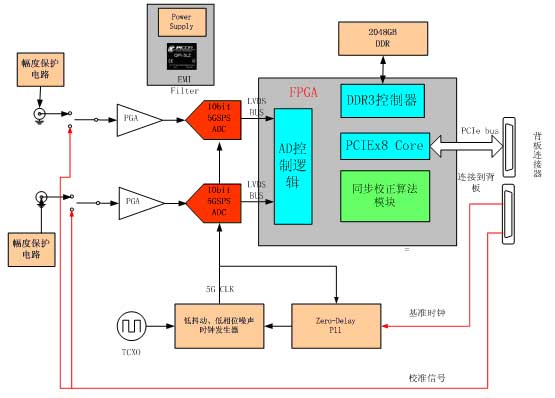

數采模塊原理圖：

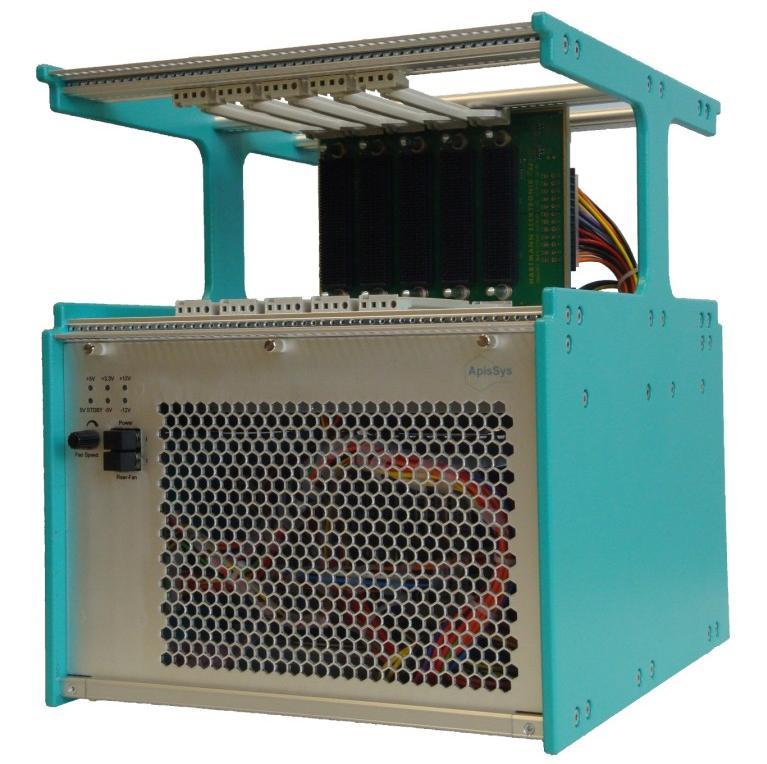

整機外觀如下：

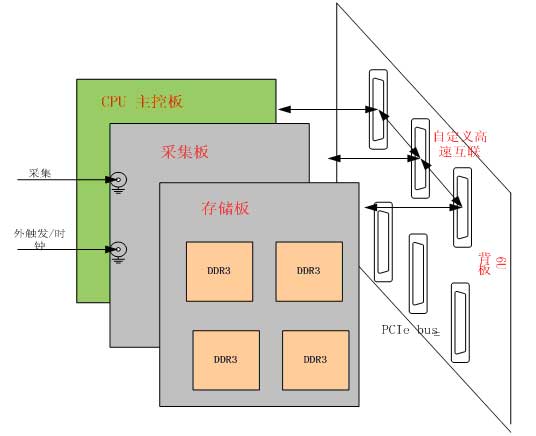

該采集以及存儲系統的組成模塊如下圖所示：
-
QT7227-FMC DA子卡
2通道,，16bit，12.6GS/s更新率,，DAC,；支持2路可配置的觸發輸出/觸發輸入
-
射頻信號源-20 GHz丨SC5510A SC5511A
100 MHz至20 GHz的輸出頻率范圍
-
QT7131+DC-FMC AD子卡
4路14位3.0/2.6/2.0GS/s A/D通道，全功率模擬輸入帶寬（-3dB）可達9GHz
-
QT7151L-AD 子卡
QT7151L 是基于 TI 公司的 8 通道 16bit-250Msps 高速模數轉換器芯片 ADS42LB69 設計的標準單槽位,、導冷結構設計的 FMC 子卡,。
