系統規格：

系統采用緊湊的PCIe架構,，包括如下幾個部分：

1．PCIE DAC直接RF頻率合成信號產生模塊QT2135+QTF-257B：

l  2通道14bit 5.6GSPS同步采集模塊,。

l  50歐姆AC、DC耦合,，輸出滿幅度500mVpp,。

l  支持IQ雙通道基帶信號輸出，模擬輸出帶寬DC~1GHz,。

 2．直接RF頻率合成信號產生模塊QTF-6120

l 寬帶IQ信號輸入

l 支持基帶輸入帶寬1GHz

l RF混頻模式輸出

l 帶寬2GHz~4.2GHz

l 自帶LO功能

3．高速存儲板QT-C3000：

l  500GB 存儲容量,。

l  高速FLASH SSD陣列，支持大2GB/s的連續讀寫速率,。

l  PCIex8接口,，支持DMA傳輸。

l  通過高速PCIE總線DA板連接,，傳輸帶寬大于2GB/s,。

 4．時鐘模塊SC5506A：

l  直接驅動射頻DAC轉換時鐘。

l  輸出頻率100MHz~6GHz,。

l  相位噪聲＜-117dBc/Hz at 10KHz,。

l  時鐘調節精度1Hz,。

l  輸出功率：大13dBm。

大容量直接RF頻率合成信號產生系統實現方案：

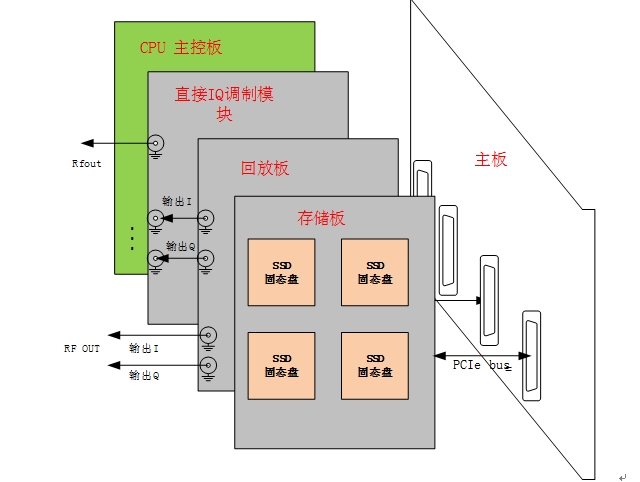

    整個系統由高速DAC卡產生IQ基帶信號,、帶LO功能的直接IQ調制發生模塊輸出RF信號,、高速大容量SSD存儲卡用于存儲基帶信號數據以及PCe工作站組成。

 寬帶基帶信號發生高速DAC卡

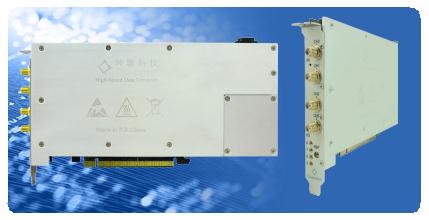

  DAC模塊外觀如下：

DAC模塊原理和性能

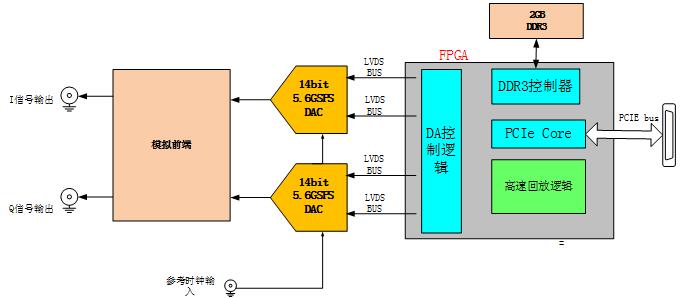

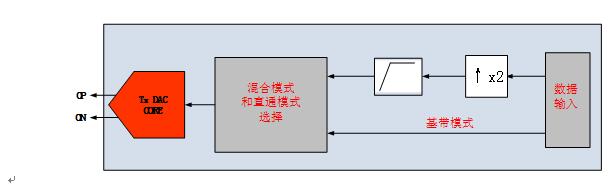

        基于PCIe的DAC回放卡整體原理框圖

                      DAC工作原理圖

直接RF頻率合成DAC支持基帶模式和混合模式：

l  基帶模式,，直接RF高支持LF~1GHz帶寬,，大DAC更新率為2.85Gsps，可采用插值2倍輸出,，及數字時鐘更新率高到5.7Gsps,，減小1G內的帶寬sinc衰減；

并支持兩通道同步輸出基帶IQ信號,。

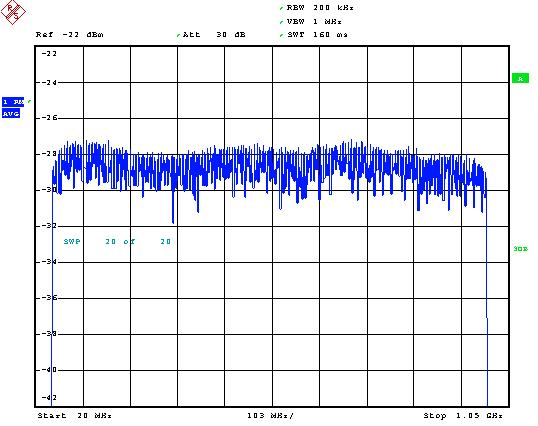

基帶模式下的帶寬測試結果：

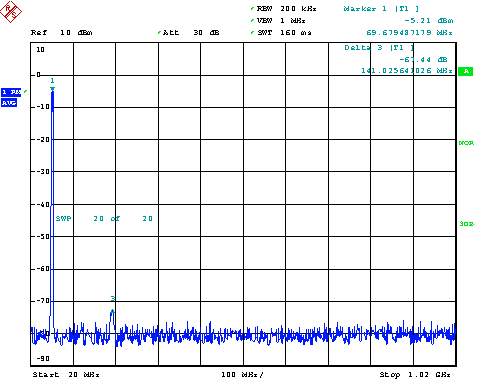

基帶模式下的SFDR測試結果：

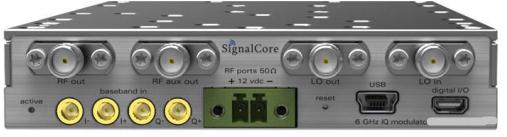

直接IQ調制模塊

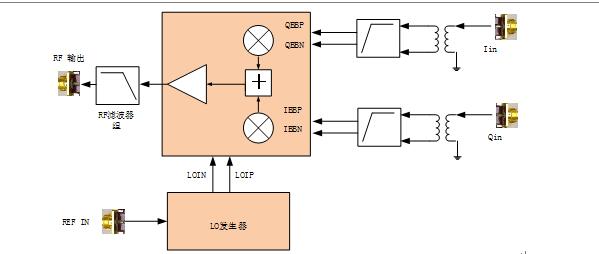

IQ混頻器原理框圖

·

    混頻模式下寬帶正交調制器性能指標：

l  LO輸入大頻率：6GHz,。

l  基帶IQ輸入帶寬BW：DC~1GHz。

l  諧波失真：2次諧波小于-60dBc,；3次諧波小于-59dBc,；

          RF out在3300MHz。

LO輸出指標

l  輸出頻率100MHz~6GHz,。

l  相位噪聲＜-117dBc/Hz at10KHz,，-140dBc/Hz at 1MHz，

l  時鐘調節精度1Hz,。

                l  輸出功率：10dBm大,。
