產品簡介

 VPX同步采集存儲系統是基于VPX架構開發的具有多通道高速模擬信號采集,、存儲功能的系統性平臺產品,。該系統的主要特點是：基于VPX 架構設計，支持VITA46.0,、VITA65等規范,；16路高速模擬信號輸入,，支持同步采集功能,；支持SSD大容量數據存儲,；支持光纖數據傳輸；支持千兆以太網數據導入,，支持RS422總線控制,；支持用戶自主開發；

系統組成

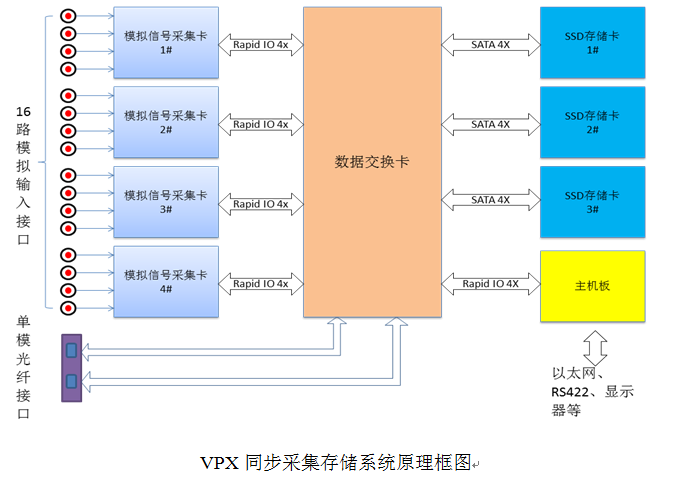

系統主要有模擬信號采集卡,、數據交換卡,、SSD存儲卡、主機板,、機箱背板以及顯示器等標準輸入輸出設備組成,。系統原理框圖如下圖所示：

 模擬信號采集卡

VPX同步采集存儲系統內包含4塊模擬信號采集卡，每個模擬信號采集卡支持四個模擬信號輸入通道,，四塊開組成16路模擬輸入,。模擬信號采集卡的原理框圖如下圖所示：

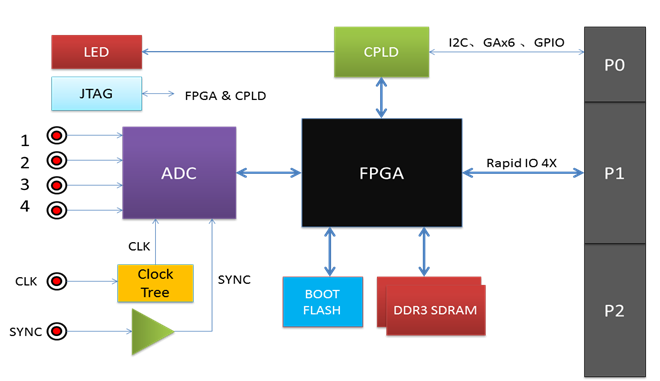

模擬信號采集卡原理框圖

 模擬信號采集卡技術規格：

    模擬輸入通道：4路；

    耦合方式：交流耦合,；

    輸入阻抗：50Ω；

    ADC采樣率：1.25Gsps,；

    ADC分辨率：10bit,；

    外部時鐘源、內部時鐘源可選,；

    支持ADC同步輸入,；

    采用FPGA作為主控制器，支持FPGA自主開發,；

    板載2GB,、64bit的DDR3 SDRAM，大數據率大1866Mbps,；

    數據傳輸接口協議支持Rapid IO,、Aurora或其他自定義協議；

    數據傳輸率高可達2GB/s（按照1X速率5Gbps ,，Rapid IO 4X計算）,；

數據交換卡

VPX同步采集存儲系統內包含一塊數據交換卡，主要功能是：

     根據控制命令,，將16路ADC數據進行處理,，存入到SSD存儲模塊中；

     根據控制命令，將SSD存儲卡中的存儲數據上傳,；

     根據控制命令,，將光纖輸入數據進行處理，存入到SSD存儲模塊中,；

     其他用戶要求的功能,；

數據交換卡技術規格：

    支持2路單模光纖輸入，單路高速率3.125Gbps,；

    支持VITA46.0和VITA65等規范,，兼容MOD3-SWH-8F；

    8個的Rapid IO 4x接口,，每個Rapid IO 4x的數據傳輸帶寬可達2GB/s,；

    板載2GB、64bit的DDR3 SDRAM,，數據率高達1866Mbps,；

    支持用戶自主開發；

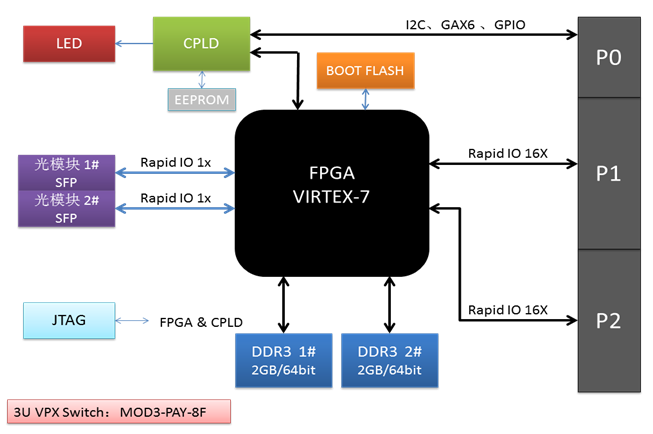

數據交換卡原理框圖

SSD存儲卡

  VPX同步采集存儲系統配置三個SSD存儲卡,，每塊SSD存儲卡包含4個SSD盤陣,，因此VPX同步采集存儲系統攻擊12個SSD盤陣，總?cè)萘繛?2TB,，總數據帶寬可達6GB/s,。

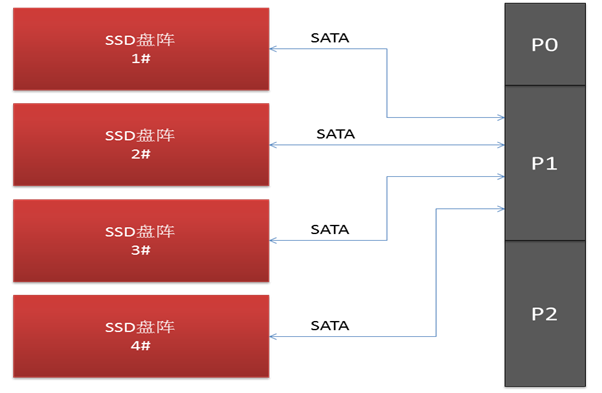

SSD存儲卡原理框圖

  SSD存儲卡的規格：

           4TB存儲容量；

           讀寫數據帶寬可達1.5GB/s,；

主機板

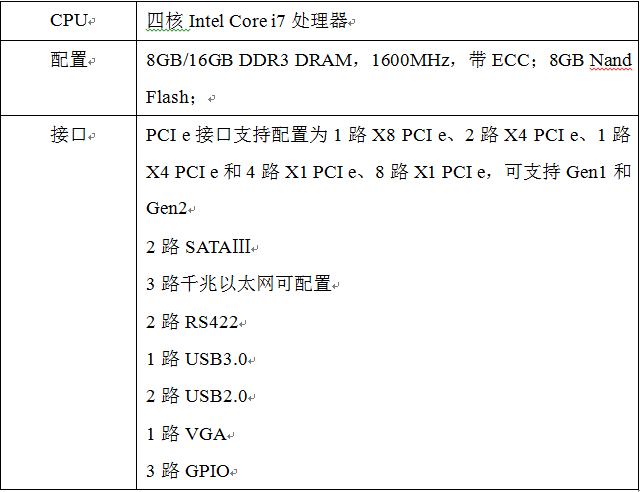

  主機板是VPX同步采集存儲系統的主控制中心,，其主要規格：

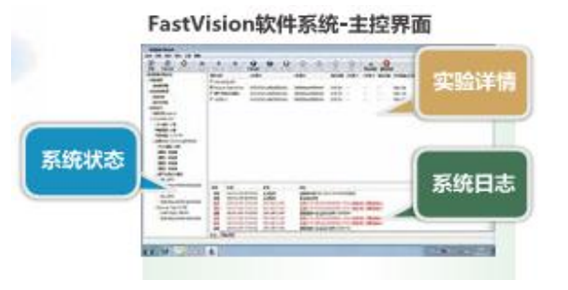

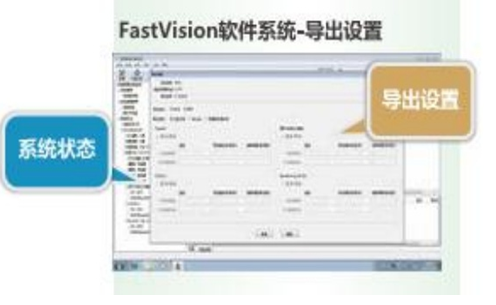

存儲管理軟件

  采集、存儲,、監視,、導出、數據保護管理

  提供用戶API進行用戶自定義開發

  模擬信號采集存儲回放功能,；

  數字信號記錄存儲回放,；

  信號快速瀏覽和實時監控功能；

  數據管理功能,；

  控制顯示功能,。

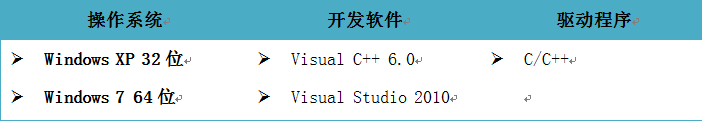

軟件支持

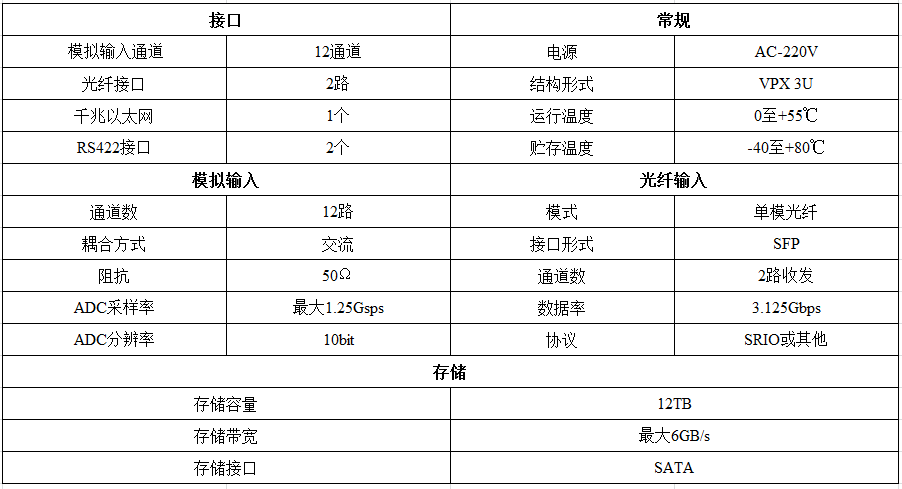

系統規格
