產品簡介

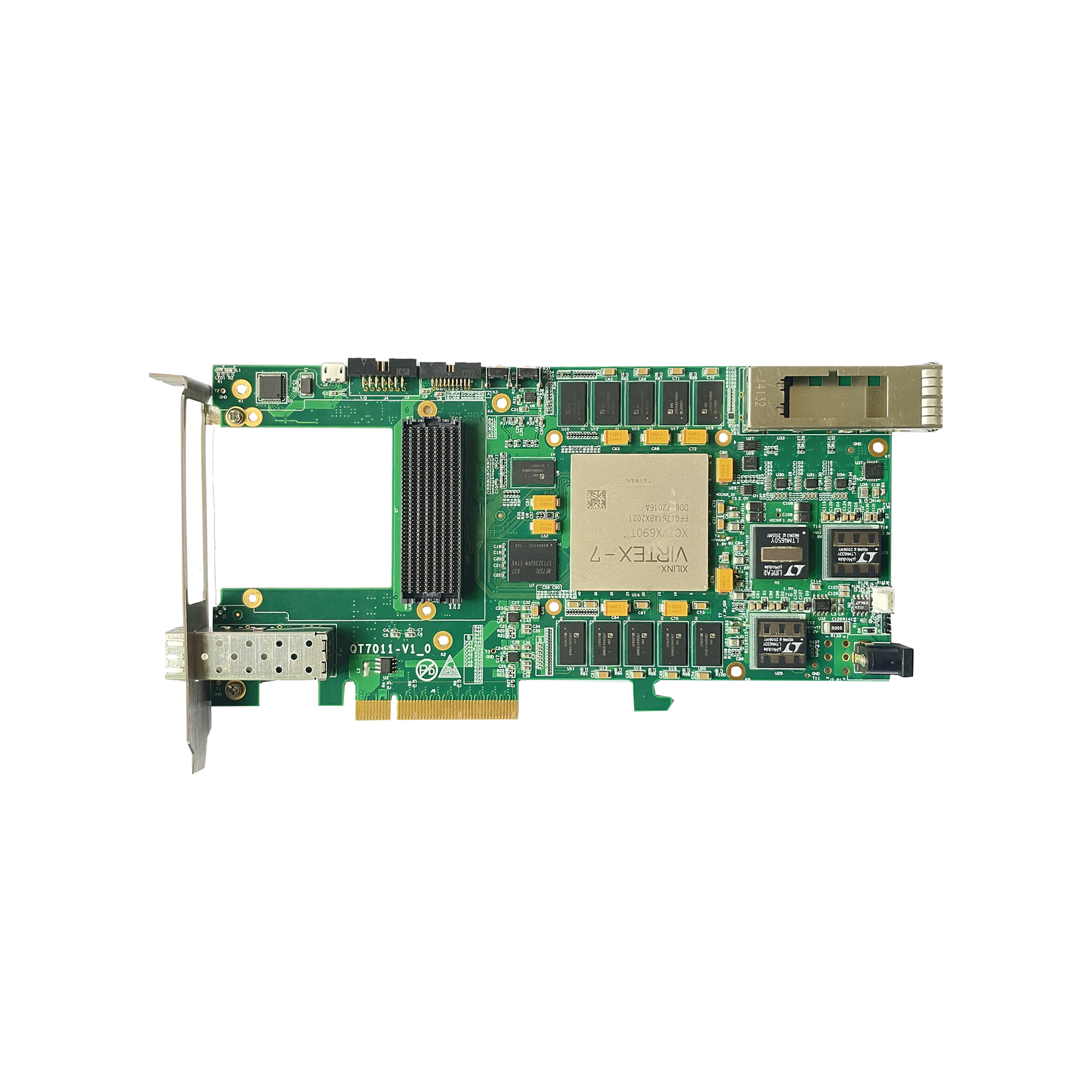

QT7011是一款PCIex8總線的FPGA處理板和FMC子卡載板。它基于Xilinx公司的Xilinx Virtex-7系列FPGA中的XC7VX690T FPGA,,外掛8GByteDDR3/64bit,支持PCIe3.0x8,,F(xiàn)MC-HPC連接器,可靈活擴展不同功能及接口的FMC子卡,;同時可支持Windows,,Linux上位機驅動。

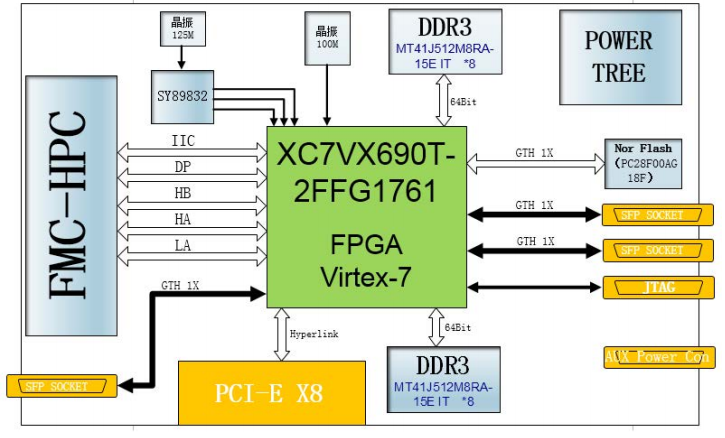

系統框圖
技術規格
—— 主芯片采用Xilinx FPGA XC7VX690T-FFG1761,;
—— 板上配有EEPROM存儲參數配置等信息,;
—— 標準PCIe接口,支持PCI-Ex8,,可支持PCIe3.0協議,;
—— 支持2組64bitDDR3,每組容量4GByte,;
—— BPI Flash 128MB,,用于程序加載;
—— 支持1個FMCHPC,;
—— 面板引出1路SFP+光通道,,最高設計速度10Gbps;
—— 還支持另外2路SFP+光通道,;
—— 支持4個LED指示燈,;
—— 所有器件支持商業級,工業級,。
應用領域
—— FPGA信號處理
—— 軟件無線電
—— 雷達圖像處理
—— 衛星通信系統
—— 圖象與視頻處理
—— 基帶通信接收
—— 多通道數字接收
客戶價值
—— 高性價比
—— 縮短開發周期
—— 板載豐富FPGA資源
—— 易于二次開發
—— 易于搭建
其他支持
—— 支持DDR3接口,,PCIe接口等IP的例程,;
—— 支持Windows驅動,Linux驅動,;
—— FMC可插接各種符合VITIA57規范的標準高速ADC,,DAC等子卡;
—— 可提供FMC子卡演示程序,。
