產品簡介

M4i.77xx-x8系列數字波形采集卡（邏輯分析）包括32同步通道版本，該版本具備單端可編程門限電平或者差分輸入方式,。大板載內存能夠被分段記錄不同的數字波形。

板卡具備PCI Express x8 Gen 2接口,，它提供了出色的數據流性能。這種接口經過Spectrum優化的驅動程序使數據傳輸率超過了3.0GB/s,，所以所有的通道能夠連續被記錄,，甚至在全采樣率下。

盡管m4i.77xx板卡在設計中使用了新的技術,，但它們的軟件依然能夠兼容更好的數字信號采集卡的驅動,。因此，早期的客戶能夠使用相同的軟件,。這些軟件即可針對開發了10年的上一代的60MS/s的數字信號輸入卡,，也能夠適用于m4i.77xx系列720MS/s邏輯分析儀。

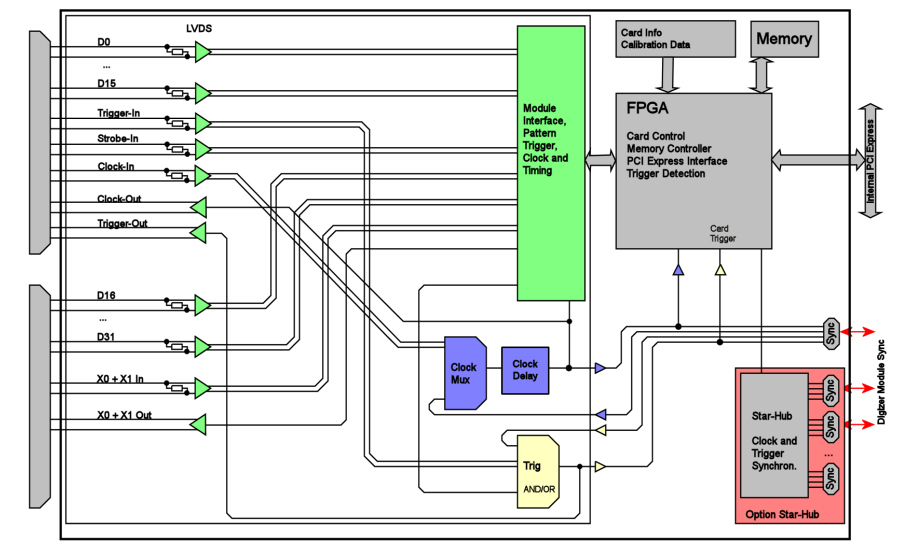

差分輸入原理框圖

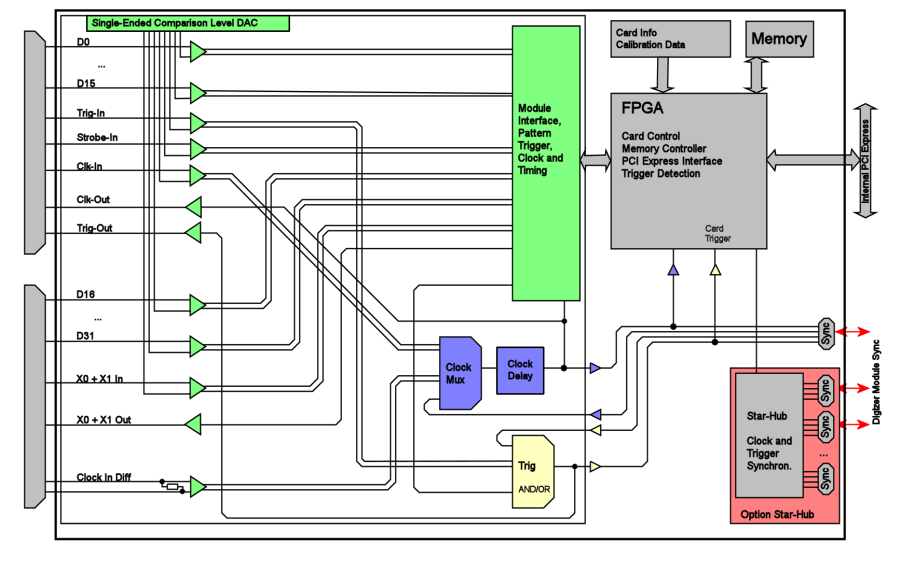

單端輸入原理框圖

技術指標

——數字波形采集

——時域分模式720MS/s的采樣率

——650MS/s狀態時鐘(推測,TBD)

——單端或LVDS接口的32通道

——差分接口版本（LVDS, （LV）PECL,（N）ECL,和其他差分信號）

——單端接口針對邏輯電平1.2V,，1.5V,，1.8V，2.5V,，3.3V,，5.0V
——超快速PCI Express x8 Gen 2接口
——4GByte板載內存（每通道1Gbit）
——FIFO模式連續數據流傳輸
——模式：單發,多記錄,門采樣,時間戳

——觸發輸入/輸出，具備與/或功能
——單系統可實現8塊卡同步

應用領域

——高速數據采集記錄

——A/D后端測試和開發

——數據流的長時邏輯分析儀

訂貨型號
