產品簡介
坤馳科技自主研發的QT12136是一款支持寬帶RF/IF信號輸入的高速數據采集卡,。這使QT12136成為雷達陣列信號處理,，軟件無線電,，寬帶通信，數采,，通信測試設備應用的理想工具,。QT12136提供快速的PCIExpress3.0 x8數據傳輸接口，尤其適合于OEM應用,。
QT12136在主機中占用一個單槽PCIex16插槽 , 采樣率高為500MSps/CH,。模擬帶寬在交流輸入模式下370M，DDR3采集存儲器容量4GB,；采用 Xilinx KU115 FPGA,，使用QTexV1.0開發套件允許用戶自定義實時處理算法。標配的數據采集固件允許用戶通過板載存儲器緩存采集信號,，并通過PCI Express總線把信號傳輸?shù)街鳈C(jī),。

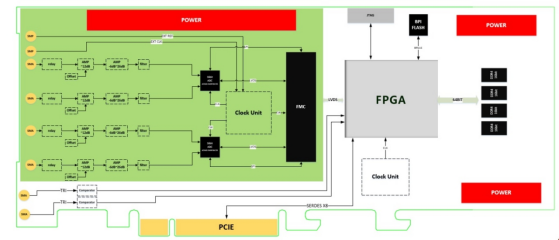

系統框圖
主要規格
—— 支持 4、2,、1通道采集,。
—— 最高1GSps采樣率。
—— 14bit轉換精度,。
—— 支持AC耦合方式,。
—— 板載2GBDDR3存儲器。
—— 支持外部觸發輸入或輸出,。
—— 支持GPIO功能,。
—— 支持?jǐn)?shù)字采集、模擬采集,、混合采集,。
—— 支持靈活的觸發條件設置。
—— PCIex8Gen3數據傳輸接口,，連續傳輸率 4GB/s,。
—— 數據壓縮功能提高存儲器和傳輸帶寬利用率。
—— FPGA支持用戶自定義邏輯開發，接口簡單,。
—— 提供靈活的時鐘方案,。 客戶價值
—— 具有板載FPGA實時信號處理能力的高速14bit采集卡。
—— 通過快速PCIe總線實時傳輸采集數據,。
—— 捕獲寬帶信號。
—— 提供開放的QTex邏輯開發平臺,。
—— 用戶可自定義開發FPGA,。
—— 大容量板載存儲器。
—— 縮短開發時間,，加快上市速度,。
應用領域
—— 雷達陣列信號處理
—— 軟件無線電
—— 寬帶通信
—— 數據采集
—— 通信測試設備
