產品簡介

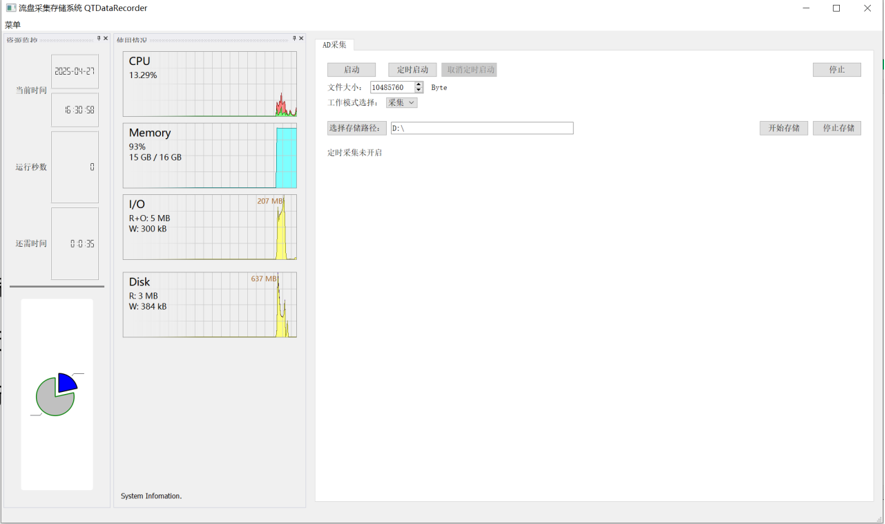

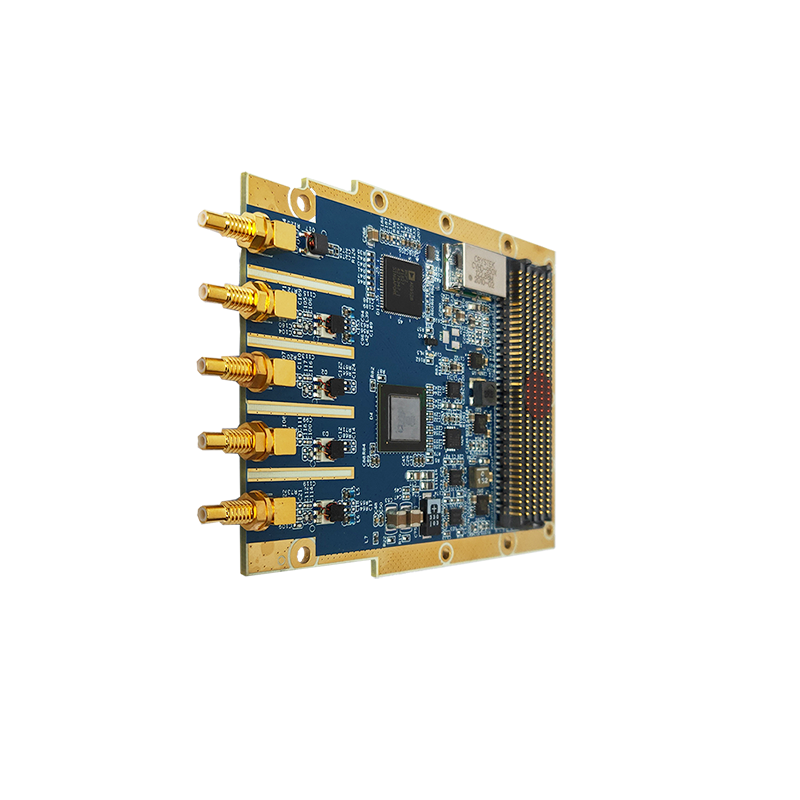

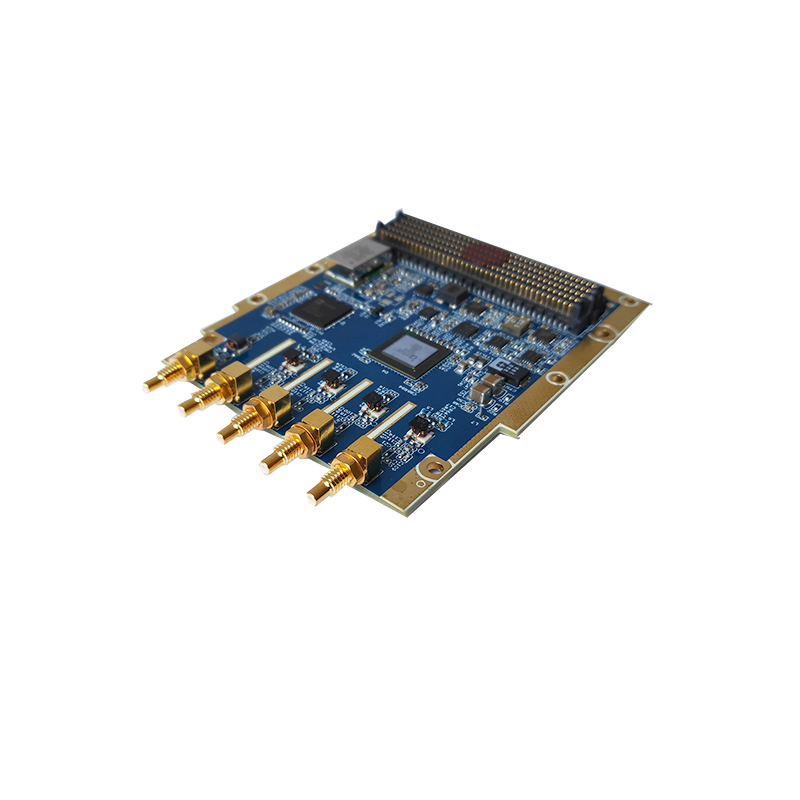

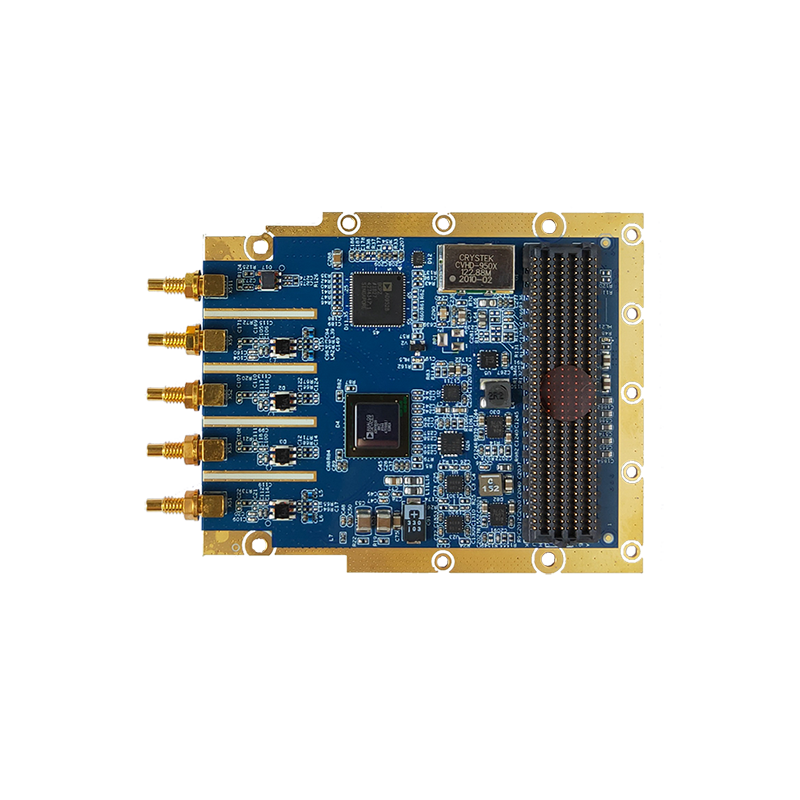

QT7509RF是一款基于ADRV9009芯片高集成度射頻收發器,,提供雙通道發射器和接收器,、集成式頻率合成器以及數字信號處理功能。滿足3G,、4G和5G宏蜂窩時分雙工(TDD)基站應用要求。接收路徑由兩個獨立的寬帶寬、直接變頻接收器組成,,具有一流的動態范圍,。該器件還支持用于TDD應用的寬帶寬、時間共享觀測路徑接收器(ORx),。完整的接收子系統擁有自動和手動衰減控制,、直流失調校正、正交誤差校正(QEC)和數字濾波功能,。還集成了多種輔助功能,,比如模數轉換器(ADC)、數模轉換器(DAC),、用于功率放大器(PA)的通用輸入/輸出(GPIO)以及RF前端控制,。
QT7509RF除自動增益控制(AGC)之外,板卡還具有靈活的外部增益控制模式,,且在動態設置系統級增益方面具有極大的靈活性,。接收信號通過具有固有抗混疊特性的一組四個高動態范圍、連續時間Σ-Δ ADC實現數字化,。相比傳統的中頻(IF)接收器時,,直接變頻架構組合不會出現帶外鏡像混疊,可降低對RF濾波器的要求,。
發射器采用創新的直接變頻調制器,,可實現高調制精度和極低的噪聲。觀測接收器路徑由一個寬帶寬,、直接變頻接收器組成,,具有一流的動態范圍。

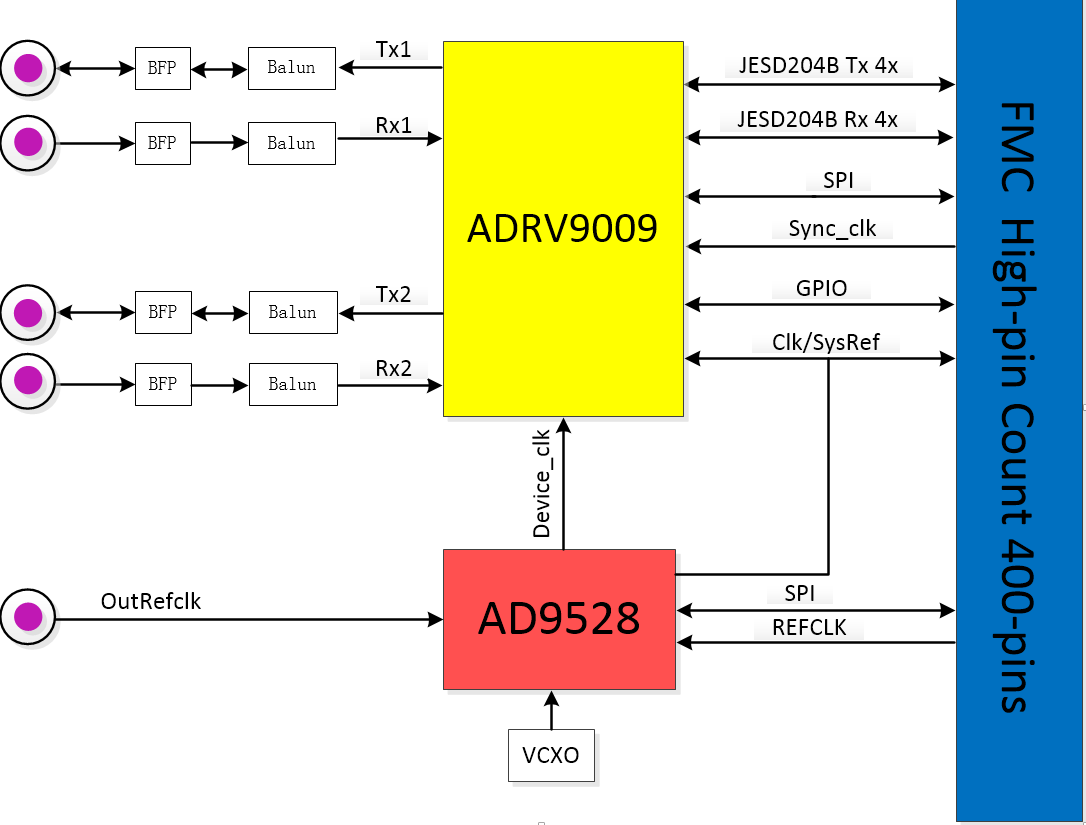

系統框圖
