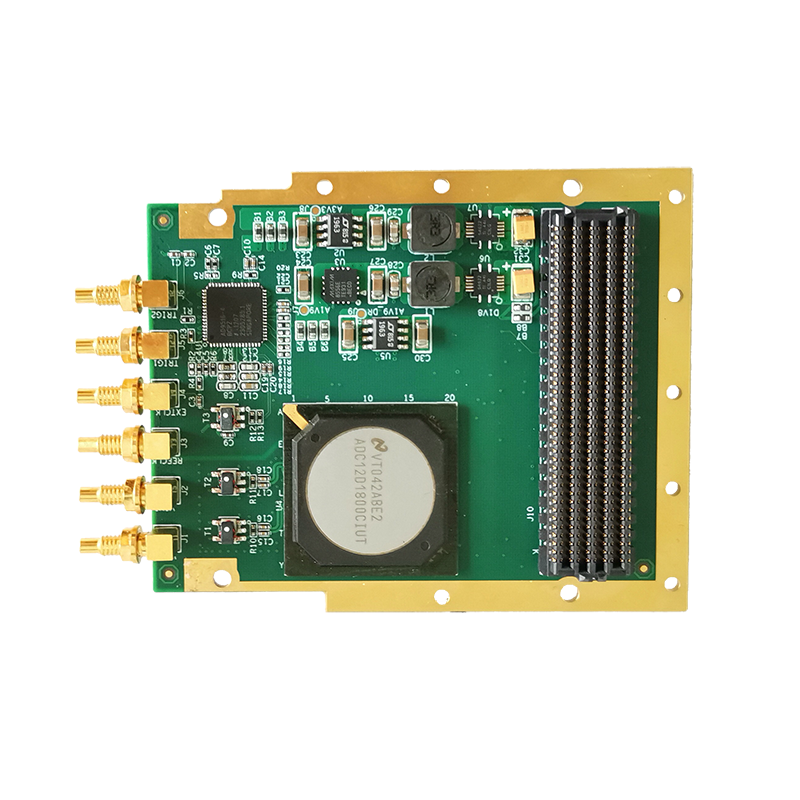

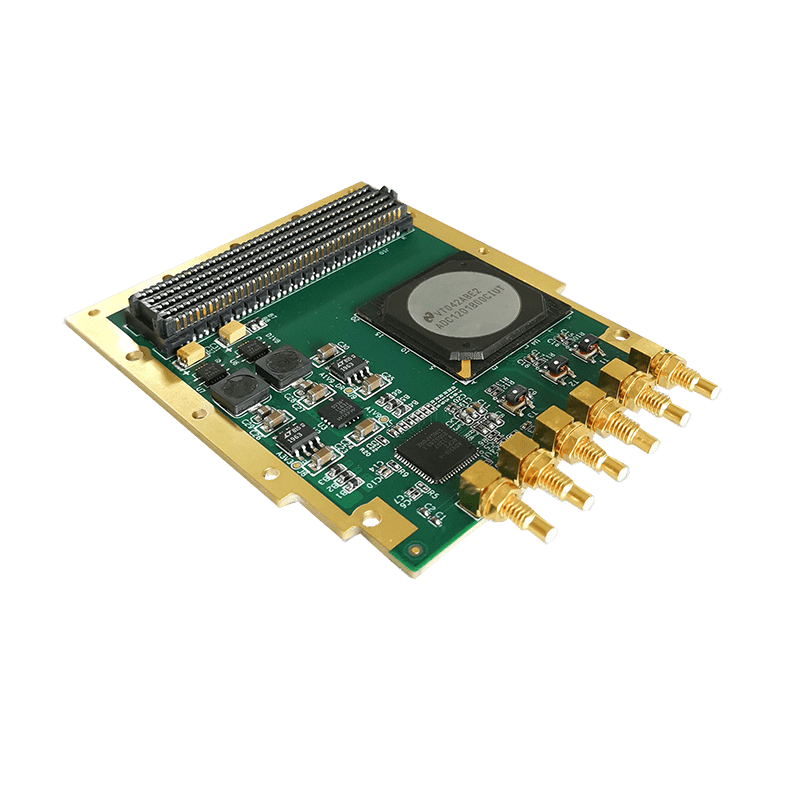

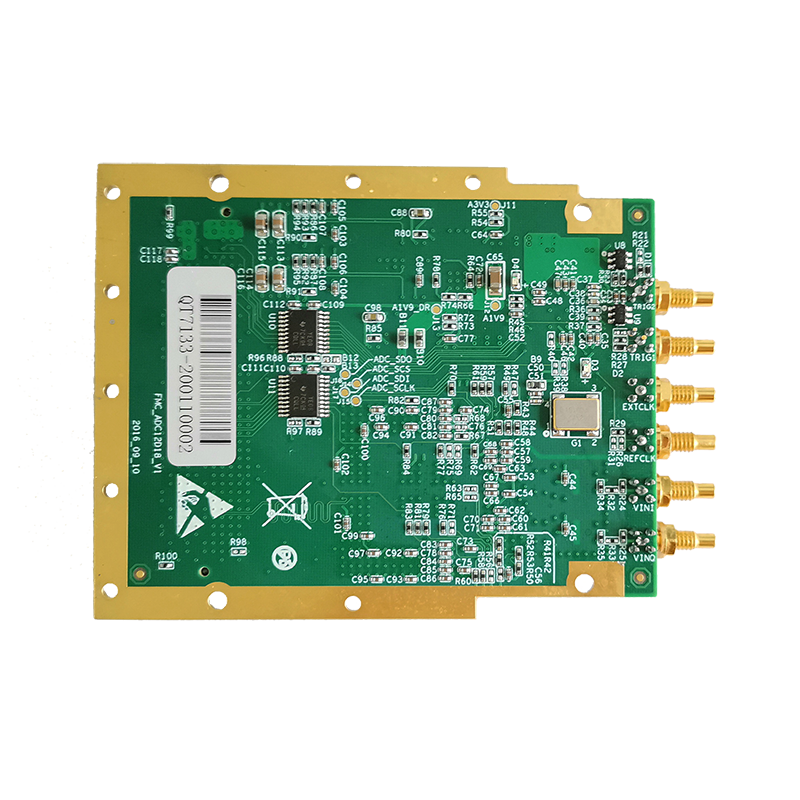

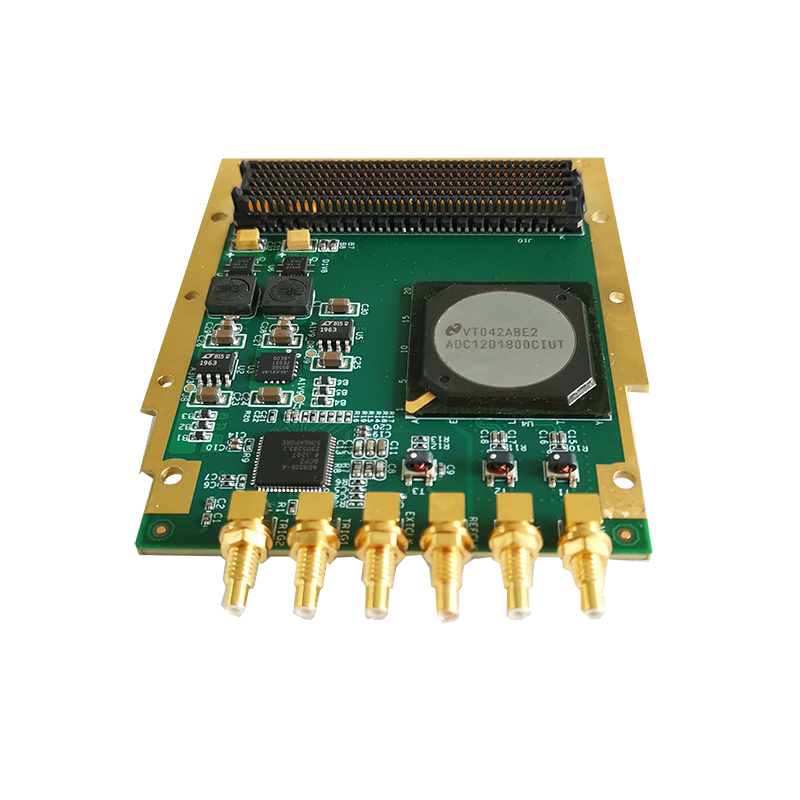

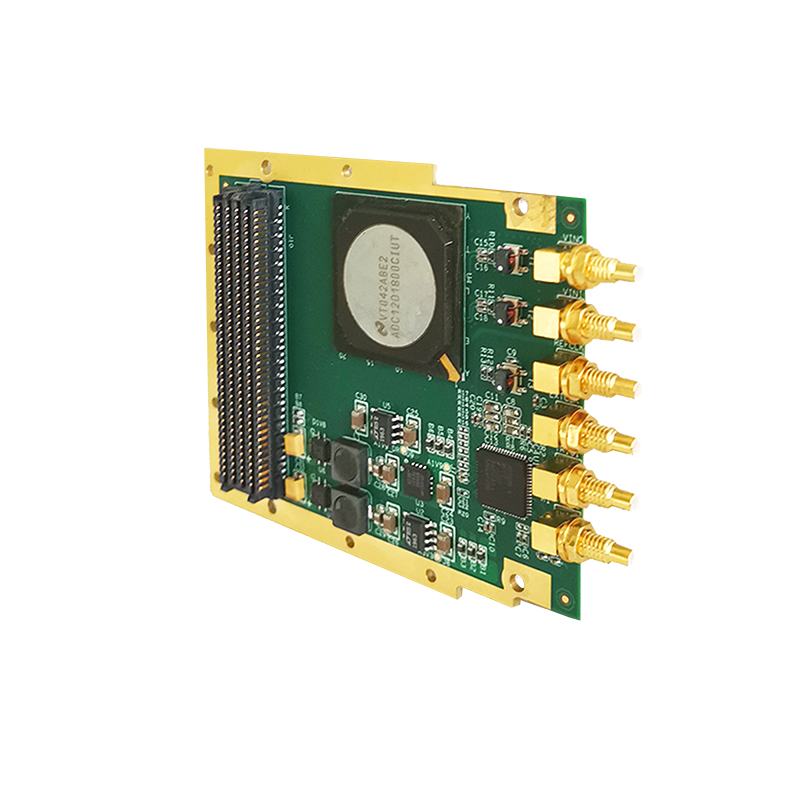

產品簡介
QT7133是一款高分辨率,、高采樣率ADCFMC子板。它提供2路12位1.8GS/s或1路3.6GS/sA/D通道,，全功率帶寬可達2.8GHz,。本產品是基于TI公司ADC12D1800模數轉換芯片而設計。板卡支持2路觸發輸入/輸出通道,；時鐘模式支持內部參考時鐘,、外部參考時鐘和外部采樣時鐘輸入等多種模式,。
QT7133板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板,。前面板I/O裝配了6個SSMC同軸連接器,。QT7133支持導冷結構，可適應于坤馳的多種FPGA載板,，如QT7010,、QT7011、QT7020,、QT3011及Xilinx和Altera等通用載板,，以進行高性能的算法計算。

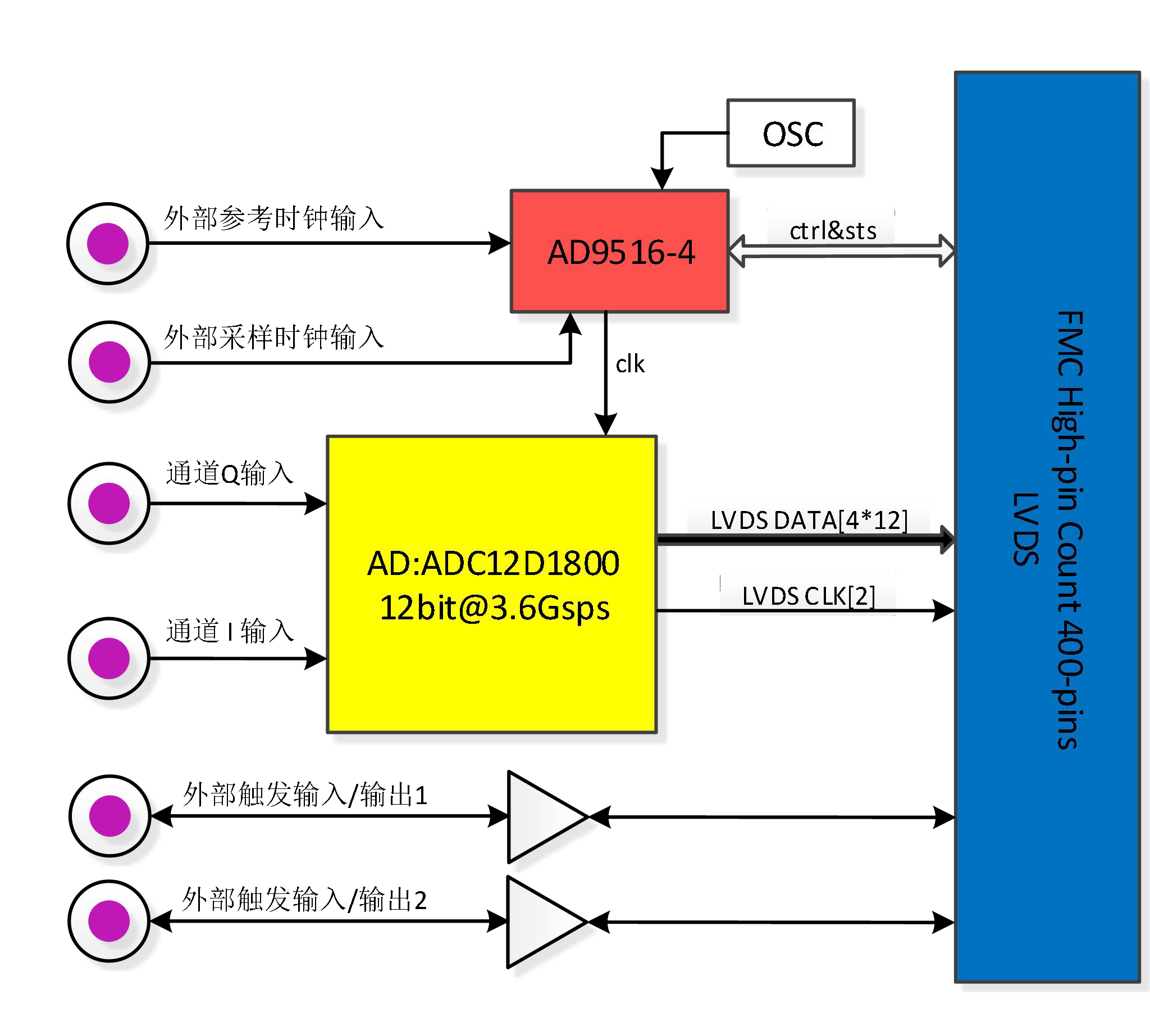

系統框圖
技術規格
—— 6個SSMC的連接器,，其中2個分別為模擬信號輸入1(INQ)和模擬信號輸入2(INI),；2個是外部觸發輸入/輸出信號（TG1和TG2）；一個為外部參考時鐘輸入（RCK）,；一個是外部采樣時鐘輸入 (CLK),。
—— 采樣頻率：12bit，2通道1.8GS/s或1通道3.6GS/s,。
—— 帶寬：全功率帶寬2.8GHz,。
—— 適應范圍：完全符合Vita57.1規范，包括結構件,，子卡尺寸,，面板連接器，正反面器件的限高等,，大大提供了子卡的通用性和適配性,。
—— 散熱方式：導冷。
—— AC耦合輸入,。
—— 時鐘選擇靈活：內部時鐘,、外部時鐘選擇可由載板控制。
—— HPC高引腳數連接器,。
—— 工作溫度：商業級0℃～ +70℃ ,，工業級 -40℃～ +85℃。
應用領域
-
—— 軟件無線電
-
—— 寬帶MIMO應用
-
—— 數字波束成形
-
—— （雷達/聲納）電子戰
-
—— 物理實驗
-
—— 信號智能
-
—— 航空航天和測試儀器
其他支持
-
提供Verilog bit文件
-
開源的C/C++參考例子
