便攜式中頻信號采集系統方案
便攜式中頻信號采集系統方案
1,、性能
雙通道250M/14bitAD
單通道400M/14bitDA
支持內外時鐘,、內外觸發,,主要采用外時鐘,。
CPCI總線
6U標準板型
2主要功能
該板卡是基于cPCI接口的信號采集平臺,,主要用于針對TI的AD采集芯片和Xilinx公司的Virtex-5系列相關的技術開發,、應用和仿真,,板卡帶有兩個FMC子板,,其中一個子板上集成了一片雙通道250MSPSAD芯片,,另外一個FMC接口用于擴展使用,。該板卡同時滿足通過后插板進信號的要求。

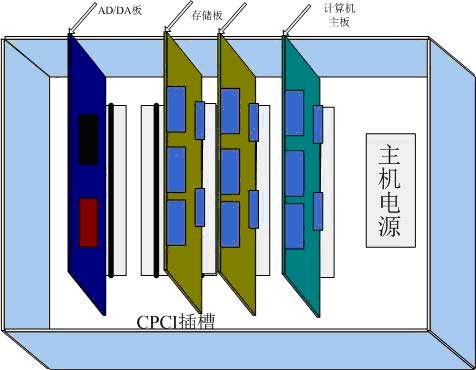

便攜系統的內部結構圖如下:

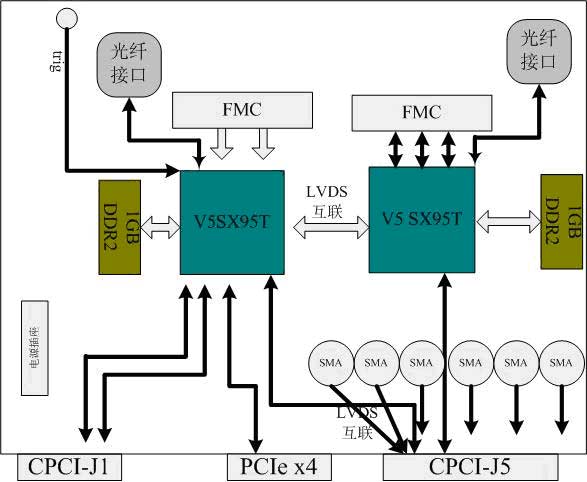

cPCI母板結構如下:
該母板帶有兩個FMC子板,,子板可任意調整各自采用頻率的AD或DA,。同時在J5的位置上面保留了6個SMA插座,因此滿足后插板進信號的要求,。

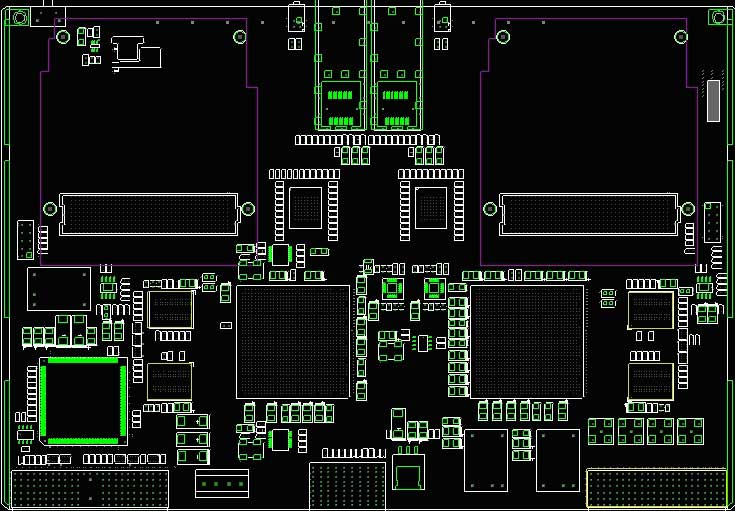

母板現正在進行PCB設計,,PCB布局圖如下:
3模塊設計概要
3.1A/D轉換子卡
該FMC子卡設計成雙通道AD采集,,板載一個雙通道AD芯片,支持內外觸發,,支持內外時鐘輸入,。
ADS4249性能參數:
芯片采用TI公司的ADS4249,這是一款雙通道14Bit采樣頻率為250MHz的高性能AD采集芯片
DDRLVDS輸出的方式,,
SFDR(Fin=170MHz)時無雜散動態范圍可達80dBc
SNR(Fin=170MHz)信噪比71.7dBFS
工作電壓為1.8V,,功耗560mW。
該芯片為雙通道采集,,能夠有效的保證雙通道同步采集,,減少硬件上的延時誤差。
3.2母板FPGA單元
FPGA是系統重要組成部分,。主要負責對AD采樣數據的預處理及輸出DA回放數據,,是整個板卡的主處理核心。
V5系列特性在這里不加贅述,。
3.3存儲器
板上設計有各種存儲器,,這將大大提高數字信號的傳輸與處理速度,主要的存儲器包括:共2GB的DDR2,,以及32MB的FLASH非易失RAM,。
3.4程序加載
FPGA加載可以通過兩種方式,JTAG加載和FLASH加載,,主要由FPGA管理,。兩種模式都可以在線實時重加載。(根據用戶習慣加載方式待定)
3.6系統介紹
整套系統采用便攜式架構,,采用便攜式機箱,,采用cPCI或者VPX總線等類型的底板,可滿足多種總線多種用途的需求,。

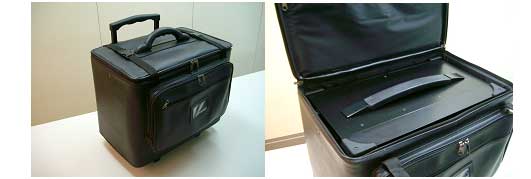

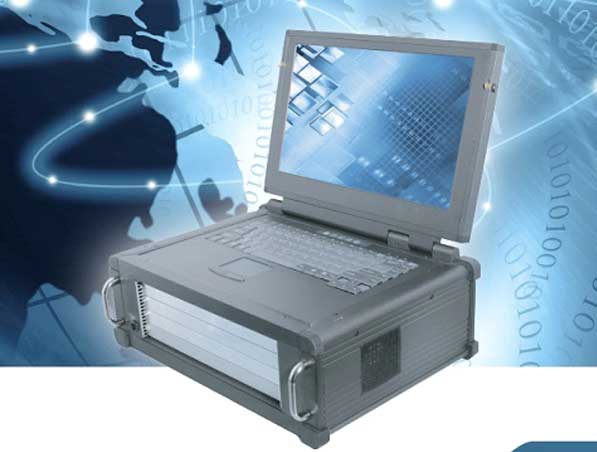

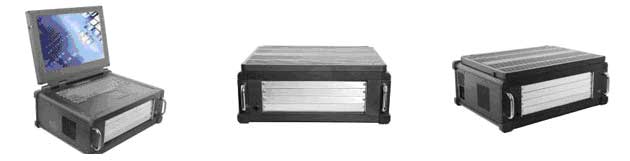

便攜式系統實物圖如下:
該超薄便攜式cPCI加固計算機,全金屬外殼,、高強度鋁合金結構,、機箱四角獨特的防震動橡膠墊、機箱內部硬盤減震橡膠圈使其更適合在不同惡劣環境條件下使用,。系統采用6U結構,,1個系統槽,3個擴展槽,,大限度地滿足對攜帶的需求,。整個機箱重量在7公斤左右,機箱采用外部供電方式,,亦可根據定制需求,,外部采用一個移動便攜電源為其供電。目前這種便攜式機箱國產和進口的都有,可靠性都很高,,便攜易用,。
根據用戶的實際需求我們采用便攜式架構,內部主機采用定制方式,,將采用cPCI槽位的底板,,或者VPX總線的底板等,再將整個底板以及主板進行加固,,易于便攜,,滿足移動工作的要求。類似的便攜式系統我們給電子某所定制過一套,,上面的便攜式機箱就是專門為客戶定制的,,內部結構都是經過實際測量定制出來的,主要就是為了滿足用戶的便攜移動要求,。內部的cPCI槽位都有導槽和固定孔進行加固,,不會因?yàn)楸銛y移動導致板卡或者計算機的損壞。整體供電采用外部供電方式,,降低重量,。標準的220V三芯供電電纜。
我們有充足的技術儲備來實現多種定制服務,,公司在采集方面可以實現10M-3GHz的采集要求,,DA轉換大可實現1.6GHz的轉換要求。信號處理方面我們可以設計各種信號的處理板,,F(xiàn)PGA+TS201,、FPGA+TI各種混合式處理系統??偩€接口包含了PCIe,、cPCI、VPX等,。系統應用涵蓋了雷達,、聲納、通信等領域,。
-
