6GHz發射接收系統方案
概述
坤馳科技自主研發的6GHz通信發射和接收機系統QT1000,,依托業內一流參數指標的射頻硬件,、開放式可編程FPGA與寬帶數字化模塊技術,可實現寬帶信號記錄流盤與回放,、通信信號調制實時調制與解調,、標準與非標協議信號分析,、自定義信號觸發方式與記錄等功能。
系統組成

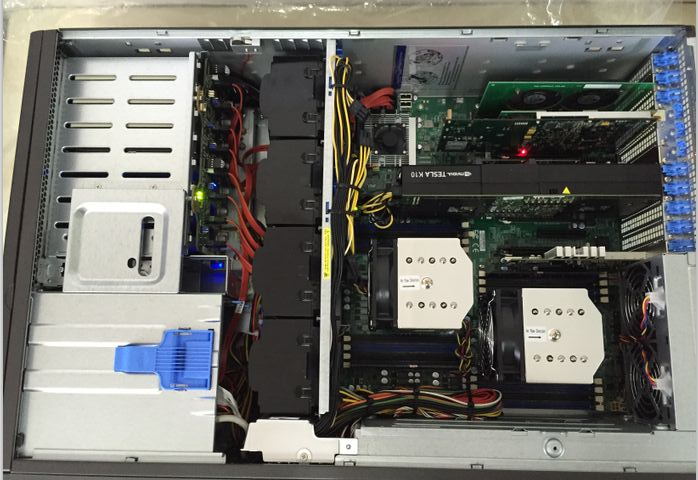

系統組成如圖1所示,,主要包括本振模塊,、上變頻模塊、下變頻模塊,、基于PCIE總線的IF數字化模塊和IF信號發生模塊以及控制計算機組成,。
可直接連接對應的天線進行信號采集到計算機中,同時支持計算機產生的并支持板載FPGA實時信號處理開發。

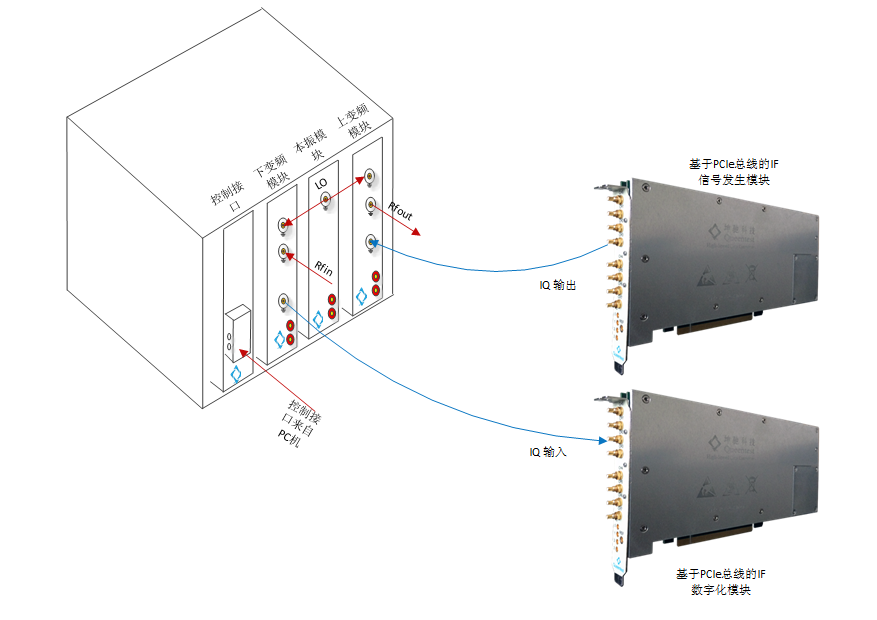

圖1
LO本振源
SC5506A具備雙通道LO輸出,,可以同時驅動下變頻器和上變頻器,。

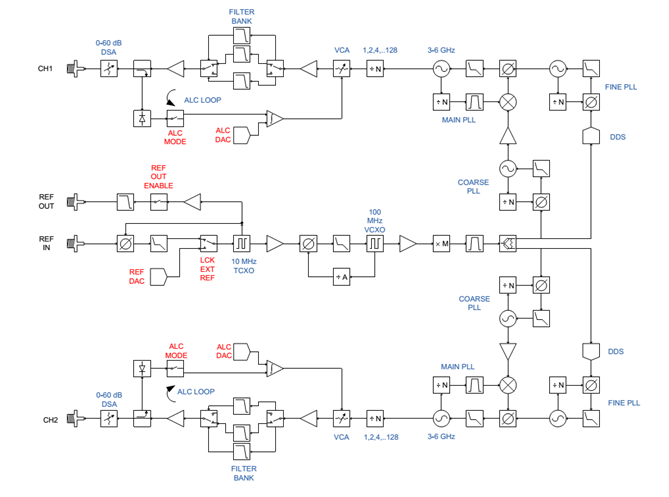

SC5506A實現原理如下圖:
技術指標

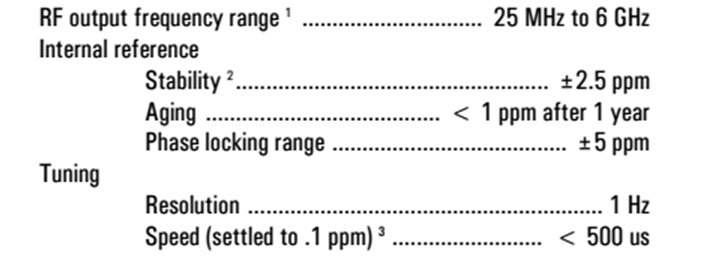

LO輸出指標:

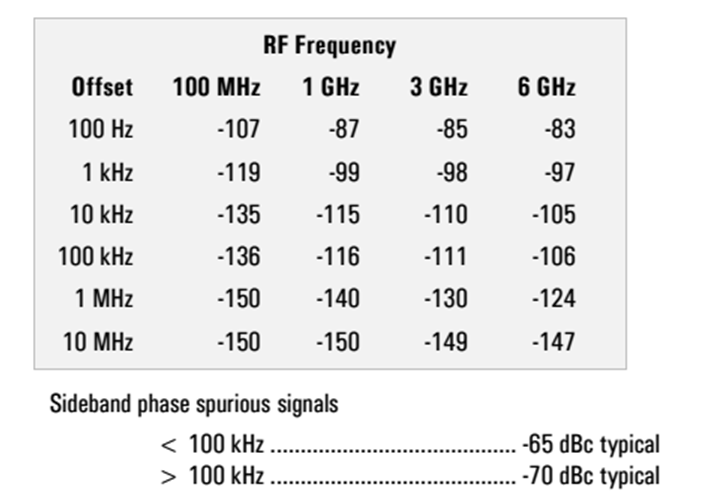

相位噪聲:

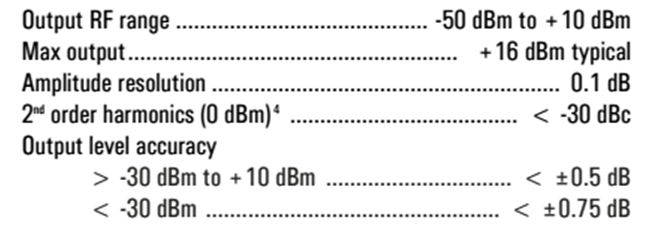

放大器指標:
下變頻器模塊

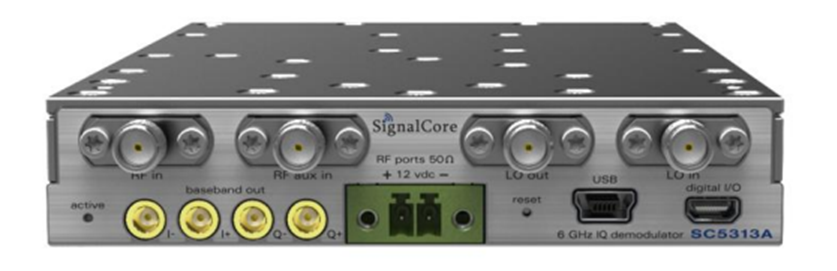

采用SC5313A 6GHz雙通道直接IQ解調模塊。SC5506A支持400M到6GHz直接IQ解調,,能將RF信號直接下變頻到模擬I,、Q IF信號或IQ基帶信號。頻率輸出范圍支持DC到160MHz(基帶,、IF信號),。

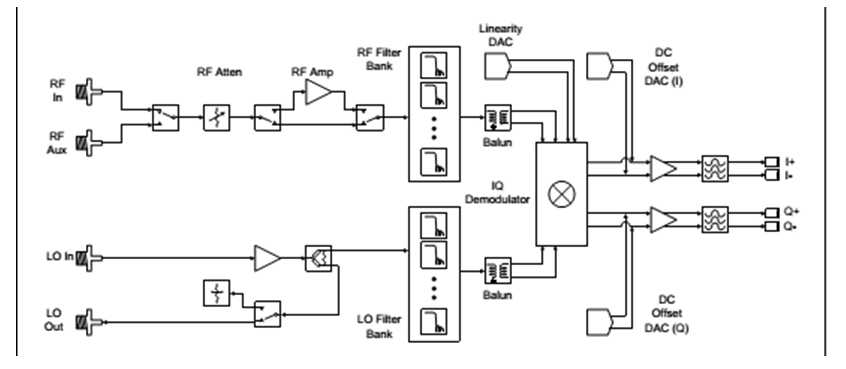

SC5313實現原理如下圖:
技術指標
RF range 400MHz to 6GHz
DC to 160MHz baseband
Noise floor < -165dBm/Hz
Input IP3 > 15dBm
DC offset calibration
Adjustable gain > 60dB
-
M2p.59xx-x4-PCIe總線直流耦合采集卡
多達8通道同步采集,5M~125MSPS 采樣率,,16bit轉換精度
-
QT2509RF—射頻/中頻收發卡
基于以太網/光纖射頻收發平臺,;75MHz至6GHz調諧范圍;200MHz帶寬
-
