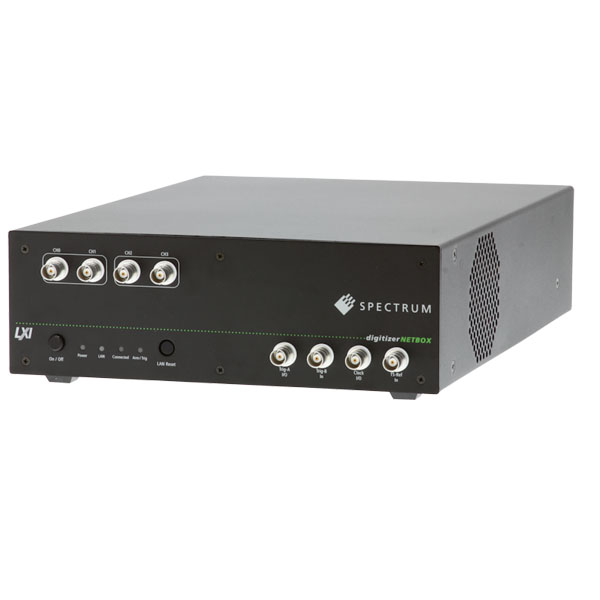

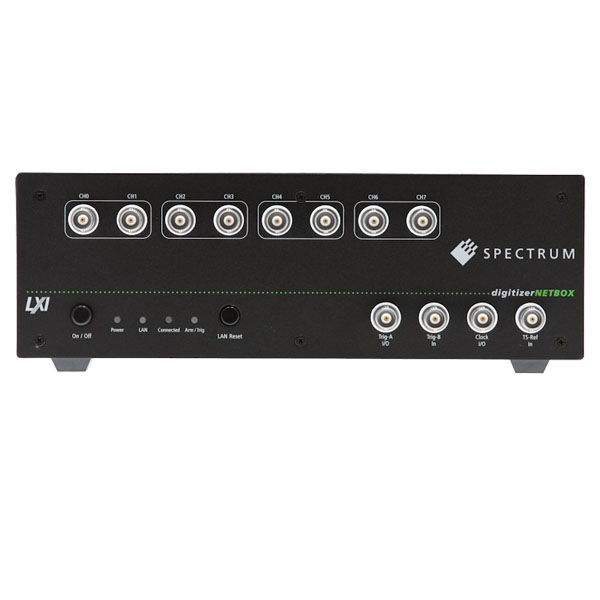

Ethernet/LXI接口,,16位數字化儀,,單端/真正差分輸入

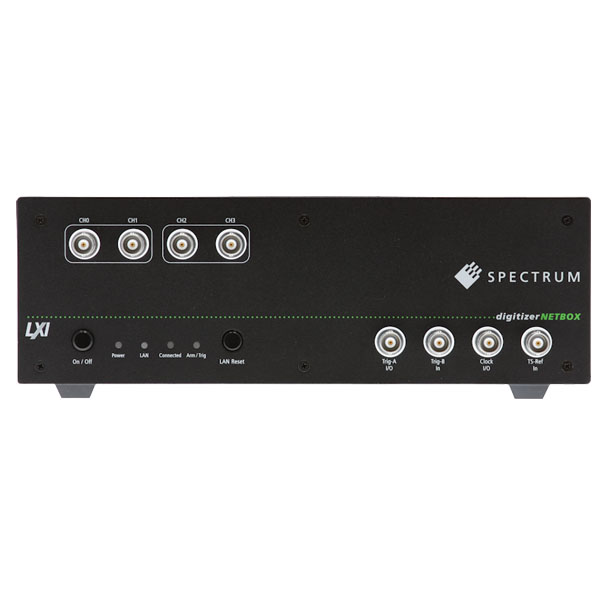

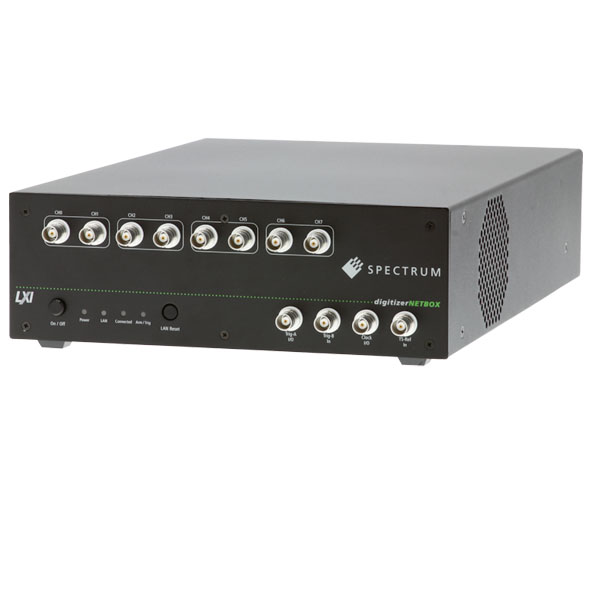

在DigitizerNETBOX內部安裝已經被成功證明了的Spectrum數字化儀的硬件部分,。它可以提供高質量的模擬部分和多功能的信號采集模式,,如單發,、FIFO,、多倍記錄,,門采樣和ABA模式。DigitizerNETBOX配有4/8通道,、512MSamples (1GB)采樣內存,,或16通道2×512MSamples采樣內存。
模擬輸入
可以采用16個同步模擬輸入,,多個輸入量程可選,,偏執程控,50 Ω輸入阻抗,,單端或者真正差分,。
LXI設備
DigitizerNETBOX是一款完全的LXI設備,它能夠顯示設備本身狀態和當前數據采集信息,。它為IVI系列數字化儀提供了一個IVI兼容接口,。

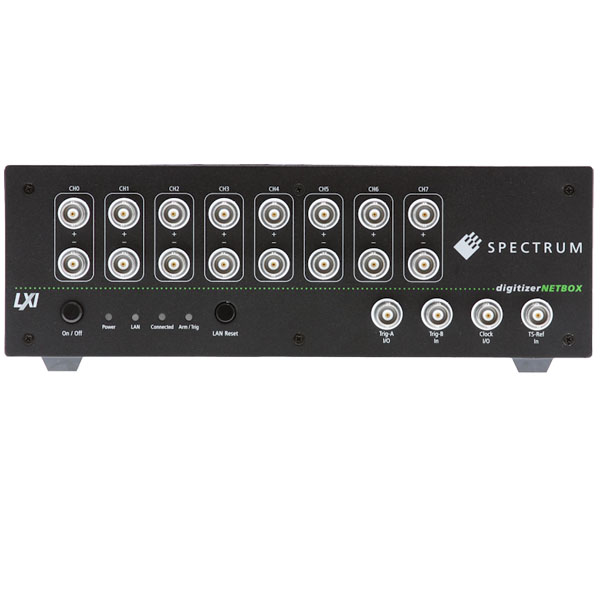

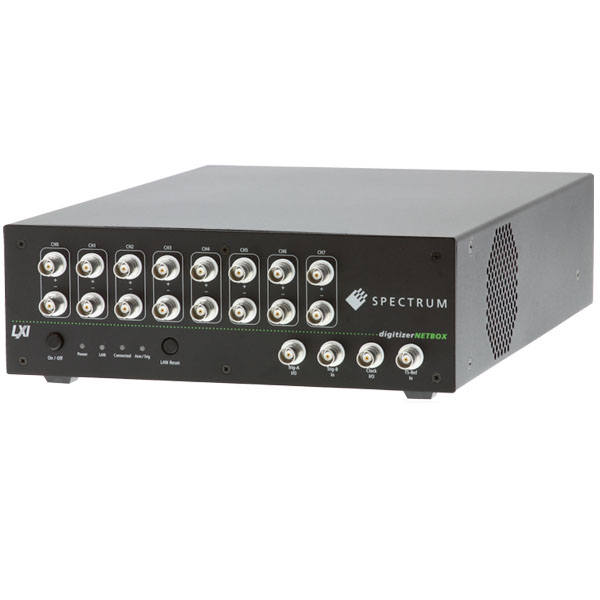

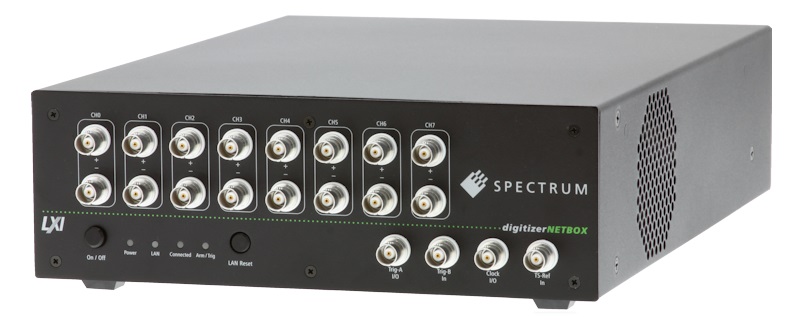

簡易的設備
與標準BNC信號接口易于互聯ü
已驗證的強大的數字化儀硬件配置
GBit Ethernet/LXI 設備
SBench——一款包含專業的瞬態數據捕獲和數據流軟件
桌面或者19寸機架式安裝
工作站或筆記本電腦直接存儲
非常易于集成到實驗室或現場的LAN中
SBench 6——強大的數據采集和分析軟件
DigitizerNETBOX可以與Spectrum的軟件SBench6配合使用。Box中已經安裝了一個專業的使用授權,。SBench 6支持該設備的所有標準特點,,它有多種顯示窗口,和分析,、導出文檔功能,。
ü可以應用在Windows XP, Vista, Windows 7, Windows 8環境使用
ü界面易用,可拖放,,??看翱冢h(huán)境菜單,。
ü可顯示模擬和數字信號,,X-Y軸,頻域信息和延展信號
ü可處理幾個GB的數據
ü快速數據預覽功能
Ethernet連接

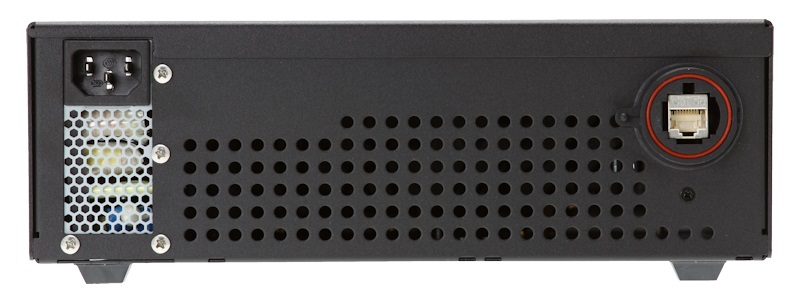

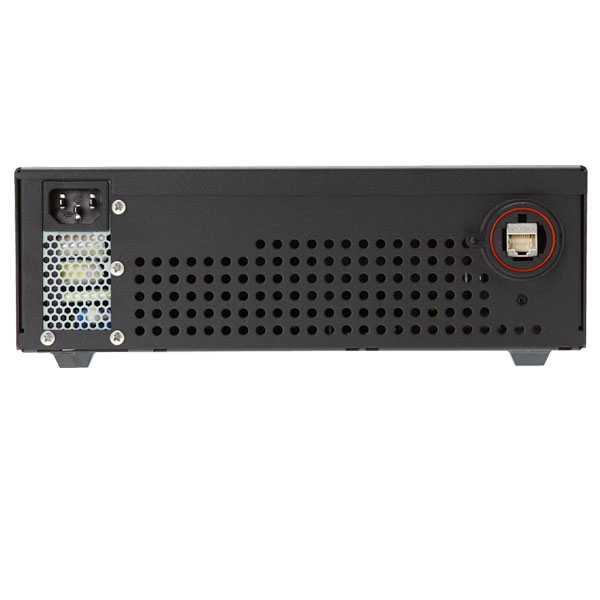

DigitizerNETBOX可以輕松連接標準GBit的Ethernet連線或使用工業級的Ethernet布線,。DigitizerNETBOX可以連接主機或者放置在測試現場LAN環境中的某個位置,。

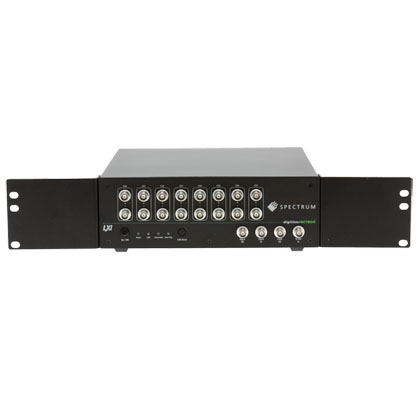

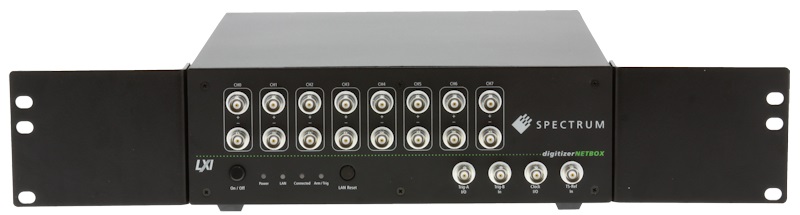

19寸機架安裝
為了集成進入大型系統,可以將為DigitizerNETBOX訂購一個19寸安裝前面板進行機架安裝。
時間戳
所有觸發時間都可以標記時間戳,,精度為1 Sample,。 時間戳的基準信號可以來自GPS也可以來自IRIG-B接收器。
觸發信號
每一個通道都可以是一個觸發源,,并使用幾種不同的觸發模式,。此外,還有兩種外部觸發輸入,。所有的觸發源(內部和外部)都可以使用“邏輯或”與“邏輯與”組合起來,。一個外部觸發連接器也可以被用作觸發輸出。
時鐘信號
DigitizerNETBOX既可以采用內部時鐘,,也可以使用外部時鐘,,或者使用一個外部時基鐘(例如10MHz)。內部時鐘提供了一個精準的步長,,使得系統可以執行多種不同的測量任務。
DigitizerNETBOX的特點

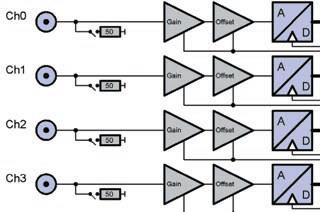

所有Spectrum的Digital BOX都基于同步原則設計的,。每個通道都有獨立的放大器和A/D轉換器,。所有與輸入通道相關的設置都可以單獨編程完成。相對于共享一個A/D的多通道數據采集卡(輪詢采樣),,Spectrum的產品更為負責,,且具備如下的優勢:
ü所有通道可同時保持大采樣速率
ü各通道之間無相位延時
ü獨立輸入放大器保證相鄰通道間串擾小
ü無需插值補得而獲得直接的采樣數據

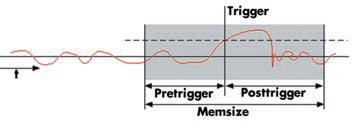

瞬態獲取/環緩沖模式
DigitizerNETBOX的標準模式是環形緩沖模式。在這種模式中,,數據不斷地寫入緩沖區內,,直到一個觸發時間的產生。事件發生了,,后置觸發器的值被記錄下來,,使得前置和后置觸發數據被獲取。觸發事件后,,也可以直接讀取所獲得的數據,,即使數據采集還在進行中。
FIFO模式
FIFO模式用作DigitizerNETBOX和PC內存或硬盤之間連續不斷的數據交換,。它完全使用板載的內存作為真正的FIFO緩存,,使得數據交換非常可靠,。數據通過以太網進行交換,,而無需用戶進行任何特殊設置。
多倍記錄
多倍記錄模式允許獲取多個觸發事件而無需重啟硬件,。板載內存被分割成若干個存儲片段,,每個片段存儲一個觸發事件。存儲片段大小和前置、后置觸發設置可以自由定義,。小的Re-arming時間和FIFO模式的結合,,使得該模式可以輕松應對幾乎所有的測量任務。

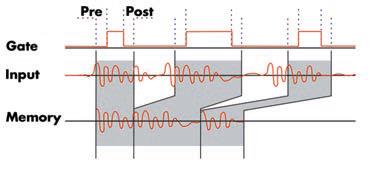

門采樣
使用門采樣,,數據采集受到一個外部門信號的控制,。當門信號達到一個預先設定好的等級時才進行數據采集。每個門信號之前和之后,,預先設定好的一定數量的數據樣本被采集,。門控采樣可以與時間戳相結合,用來對門信號片段進行時間校準定位,,確定每個門信號的長度,。

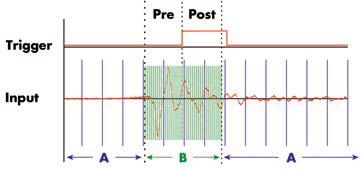

ABA模式
ABA模式與多倍記錄模式相類似。不過在采樣片段之間加入了一些低速采樣的片段,,例如用作監控目的的,。ABA模式工作方式類似于數據記錄器與設備內部瞬態記錄器的組合。
內部時鐘
DigitizerNETBOX使用高精度PLL產生采樣時鐘,。該設備功能強大,,允許采樣速率以精準的步長來設置,這對比與市場上大量其他產品只能以固定步長進行工作,。
外部時鐘
時鐘連接器可以被用作輸入或者輸出,。你或者可以直接輸入采樣時鐘,或者用該信號作為內部PLL的基準信號,,進而產生高質量的采樣信號,。

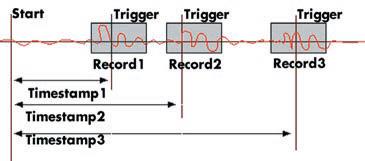

時間戳
對于每一個有效的觸發,觸發事件的時間位置被存儲在外部存儲器中,。時間戳與記錄的時間起點相關,,與一個定義的零時刻相關,或者與一個外部的時鐘或GPS接收器相關,。這些信號可以用一個時間戳基準輸入引入,。時間戳模式與FIFO模式完全兼容。
外部觸發
DigitizerNETBOX擁有兩個獨立的外部TTL觸發電平輸入端,??梢詮闹羞x擇一個作為觸發輸出。觸發輸入可以使用許多不同的觸發模式來觸發采集卡,,如上升或下降沿觸發,、或當與其他觸發信號一起使用時作為門控信號。還可以定義一個必須達到的小或者大脈寬來觸發數據采集,。

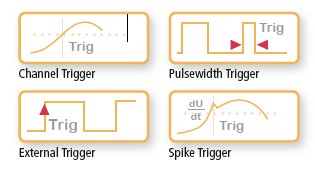

通道觸發
除了專用的觸發連接器外,,也可以在每個通道設置獨立的觸發條件,。觸發引擎可以檢測邊界、等級和窗口觸發,。一個re-arm等級也可以用來在噪聲信號時的錯誤觸發,,用尖峰觸發來檢測信號的突變。還可以使用脈寬來定義小或大時長,。
所有的通道觸發和外部觸發都可以使用“邏輯或”和“邏輯與”組合成更加復雜的觸發條件,。

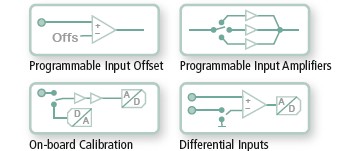

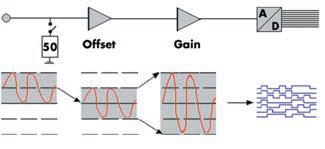

可編程輸入放大器
為了完全使用的分辨率,DigitizerNETBOX每一通道都可以獨立設置為八個輸入電壓范圍之一,。另外,,每個通道都有可編程的終端和信號偏移。該偏移與輸入信號范圍完美結合,,使得每一通道的信號可以與外界真實信號完美匹配,。

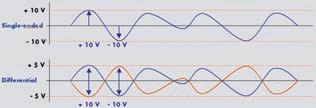

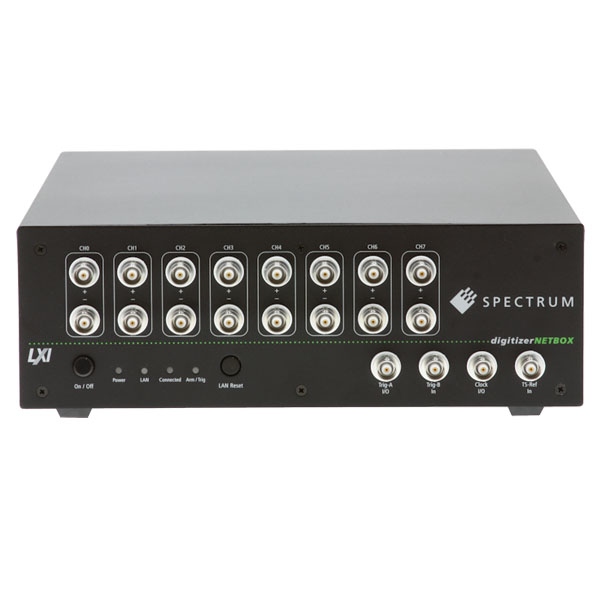

差分輸入
輸入信號可以通過軟件設置在單端輸入和真正的差分輸入之間切換。和普通的偽差分輸入不同,,偽差分輸入只允許輸入單一的接地信號,。真正的差分輸入允許輸入兩路相位互補的差分信號。尤其在使用高分辨率的數模轉換器時,,使用真正的差分信號可以極大地減少存儲信號的噪聲與畸變,。

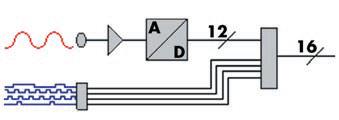

可選擇數字輸入
該選項可以采集另外的16/32路與模擬信號同相位的同步數字信道。該數字信號可以用軟件命令多路復用為一路模擬信號,,可以使用的一些命令格式為
ü每16個數字輸入可以取代一個模擬輸入
ü每兩路數字輸入可以多路復用為一路模擬輸入,,模擬量的分辨率降為14位
ü每四路數字輸入可以多路復用為一路模擬輸入,,模擬量的分辨率降為12位
該種格式不適合DN2.46x,。
板載校準
所有的電子元器件都會受到外界的影響,都會老化,。因此,,其性能也會隨著時間的變化而有所變化。在高精度的數據采集卡中,,這將導致信號偏移和增益的誤差,,并隨著使用時間的增加而增加。為了校正這些誤差,,在用戶的要求下,,板載校準被用來解決這個問題。這個功能將根據一個內部專用的高精度源對放大器進行校正,。校正數據將被永久保存在板載EEPROM中,,并將在未來數據采集時自動調用。
SBench 6
這款易用的軟件提供方便和快速的數據采集功能,,可分析幾個GB的模擬和數字信號,,并有強大的數據導出功能,。SBench 6 是一款強大的,直觀的交互式測量軟件,。除了能夠立刻開展測量工作外,,它無需編程,SBench將硬件設置,,數據顯示,,示波器,瞬態記錄器,,分析功能和導出功能集成在一個易用界面之下,。
ü可以在Windows XP, Vista, Windows 7, Windows 8上使用
ü可以在Linux KDE/GNOME上使用
ü快速數據采集并支持磁盤陣列
ü可采集和處理幾個GB的數據
ü可顯示模擬信號,X-Y軸信號,,圖形記錄器和頻域信息
ü綜合的分析功能
ü導入和導出過濾器
ü增強的光標功能
ü快速數據預覽功能
ü先進的拖放功能
ü基于線程的程序結構,,優化后可支持多處理器技術
ü易用的停靠窗口和環境菜單,。

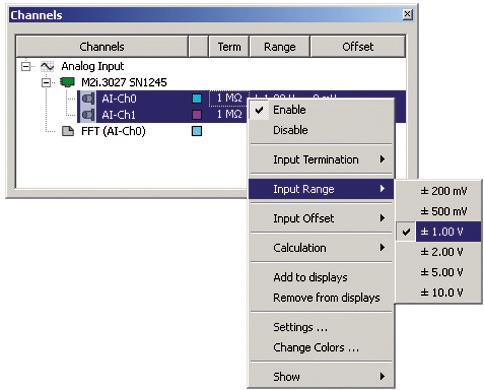

設置窗口
DigitizerNETBOX中所有的硬件設置都能夠通過精巧的選項卡設置窗口進行設置,。無論何時,只要需要配置窗口的完全配置,,所有的設置窗口都可以??俊]斎胄盘柨梢赃M行尺度變化并給與一個單獨的單位來顯示實際測量的真實值,,補償傳感器的一些特性,。這個尺度變化和單位可以在整個軟件中進行使用,在顯示屏上或者在計算結果中,。當任何時候需要對工具欄和快捷方式進行個性化的設置時,,SBench 6的外觀和感覺可以通過配置助手來進行設置。每一個布局都可以單獨存儲下來供以后的SBench 6的場景使用,。
數據存儲
SBench 6 可以控制數據是和PC內存進行交換還是與硬盤進行交換,。數據流引擎支持不同數據存儲的二進制格式。這就消除了數據采集結束后的費時的格式轉換過程,。數據文件即使在數據寫的過程中也可以分解成為小文件,。SBench 6優化后可以處理幾個GB的數據文件。該技術使得SBench 6可以處理4GB的板載內存數據和幾個GB的硬盤數據,。

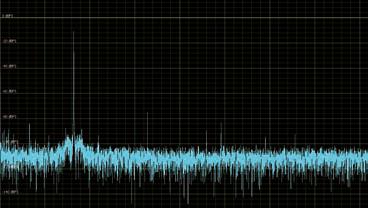

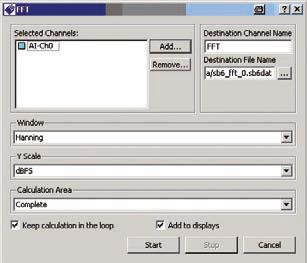

FFT分析和顯示
使用FFT分析可以將軟件的示波器功能轉變成頻譜分析儀的功能,。FFT將信號從時域轉換到頻域。輸入信號可以經過不同的窗信號進行加權,,如漢寧窗,,海明窗,布萊克曼窗等,。結果繪制的FFT曲線可使用dBc,dBFS, dBuV,dBm或純電壓,。FFT的結果可用作繼續計算信噪比,,總諧波失真,大值等其他參數,。
常規計算和測量結果
一個特殊的信息窗口將在顯示窗口內的光標位置顯示擴展信息,。每個光標可以鎖定一個信號并顯示信號的值。使用兩個光標可以獲得一些簡單的測量公式,,點擊鼠標一下后,,將可以使用任何信號的其他常規計算。使用的信號可以是任何已獲取信號,,任何加載信號,,甚至是新近計算出來的信號,如FFT,,允許完全的嵌套計算,。計算區域可以選擇為信號整體,顯示窗口類的局部區域,,或兩個光標定義的片段區域,。
驅動和示例
DigitizerNETBOX可以在32位或64位的Windows或Linux系統中使用。從Windows XP和Linux核2.6開始,。以太網通信被包括在標準的頻譜庫中,,使得對所有本地安裝的硬件進行編程非常的容易。DigitizerNETBOX只需一個按鍵就可以在Spectrum控制中心下被識別,。所有Spectrum文本例程均可被DigitizerNETBOX訪問:C/C++, Visual Basic, Delphi, C#, J#, VB.NET, Python和LabWindows/CVI.
Labview
Labview-這個測量應用中常用的圖形化編程語言,,Spectrum的數字化儀硬件使用了專用的Labview驅動,能夠被Labview完美支持,。將不同的功能組合成功能塊在Labview中使用,。Labview驅動程序包包括了幾個不同的動態鏈接庫和一些公開的VI程序,展示驅動程序的使用,。除了這些庫函數之外,,所有的驅動函數都可以被直接調用,。Labview驅動支持從6.0到現版本的所有Windows版本,。所有新發布的產品都將安裝在我們的測試系統上,所有的例程都將立即升級到新版本,。
IVI驅動
作為LXI標準的一部分,,DigitizerNETBOX同樣支持IVI類的驅動,IVI數字化儀和IVI示波器,。IVI驅動允許用戶使用同一軟件界面訪問一種功能的設備,,不管該設備采用哪家的硬件。這將使得采用一種支持IVI驅動的軟件去訪問市場上不同數字化儀和示波器成為可能,。
Matlab
Matlab從5.0版本開始被支持,。Windows和Linux的版本均被支持,。Matlab驅動包含一系列的Mex文件來訪問Spectrum的庫和一組m文件的例程。硬件的所有特點均可以被訪問,。還可以提供Simulink快速訪問Spectrum采集卡,。Matlab對于DigitizerNETBOX的訪問只需要Matlab基礎的版本即可,其他工具箱,,如數據處理工具箱則不需要,。
技術細節
模擬輸入
分辨率 |
16位 |
通道選擇 |
1/2/4/8/16 |
偏移誤差 |
≤輸入范圍的 0.1% |
增益誤差 |
≤增益范圍的 0.1% |
過壓保護 |
DN2.46x: ±30 V所有范圍
DN2.49x: ±5 V (≤ 1V范圍), ±50V (> 1V范圍) |
可編程輸入范圍 |
DN2.46x: ±50mV, ±100mV, ±250mV, ±500mV, ±1V, ±2V, ±5V, ±10V
DN2.49x:±200mV, ±500mV, ±1V, ±2V, ±5V, ±10V |
可編程輸入偏移 |
DN2.46x: ±5V 單端范圍 < ±10V
DN2.49x: ±100%輸入范圍 |
竄擾@500Hz |
DN2.46x: ≤-110 dB, 50Ω終端
DN2.49x:TBD |
輸入阻抗 |
DN2.46x:1MΩ接地
DN2.49x:50Ω/1MΩ |
時鐘
外接時鐘阻抗 |
50Ω /5kΩ |
時鐘模式 |
Int. PLL/Quartz, Ext. Direct/Divided, Ref. Clock |
內部時鐘范圍 |
1kS/s到大采樣時鐘 |
內部時鐘精度 |
≤ 20ppm |
內部時鐘間隔 |
< 1%范圍 (1M, 100k, 10k, ...) |
參考時鐘輸入范圍 |
≥1.0MHz≤125.0MHz |
外部時鐘相對內部時鐘延時 |
5.4 ns |
時鐘輸出 |
TTL電平,可驅動50Ω負載 |
時鐘輸入 |
3.3V LVTTL矩形波 |
環境和物理細節
接頭類別(模擬輸入,,時鐘,,觸發) |
BNC |
GBit以太網接頭 |
RJ-45 |
尺寸 |
365 毫米x 265毫米 x 87毫米 (2 U) |
工作溫度 |
0°C-50°C |
觸發
觸發源 |
通道,外部,,邏輯與,,邏輯或 |
通道觸發分辨率 |
14位 |
內部觸發精度 |
1Sample |
多倍,門控:Re-arming時間 |
<4samples |
大片段個數 |
無限制 |
大前置觸發 |
8176Samples |
外部觸發類型 |
3.3VLVTTL兼容 |
外部觸發 |
可編程50Ω/5kΩ阻抗 |
觸發輸出 |
TTL電平,,可驅動50Ω負載 |
動態特性
|
DN2.462-xx |
DN2.464-xx |
DN2.465-xx |
DN2.491-xx |
DN2.496-xx |
大采樣時鐘 |
200 kS/s |
1 MS/s |
3 MS/s |
10 MS/s |
62.5 MS/s |
-3dB帶寬 |
>100kHz |
>500kHz |
>1.5MHz |
>5MHz |
>30MHz |
零噪聲級 |
<8μVrms |
< 17μV rms |
<30μV rms |
< 55μV rms |
<76μV rms |
測試采樣率 |
200kS/s |
1MS/s |
3MS/s |
10MS/s |
62.5MS/s |
測試信號帶寬 |
10kHz |
10kHz |
10kHz |
1MHz |
1MHz |
SNR(dB) |
91.5dB |
90.7dB |
82.5dB |
77.0dB |
74.5dB |
THD (dB) |
-101.7dB |
-100.8dB |
-90.1dB |
-82.9dB |
-83.2dB |
SFDR(dB) |
111.5dB |
111.2dB |
105.5dB |
94.5dB |
94.0dB |
ENOB(SNR) |
14.9 |
14.7 |
13.4 |
12.5 |
12.0 |
ENOB(SFDR) |
14.8 |
14.6 |
13.3 |
12.3 |
12.1 |
型號概述和選擇
|
單端輸入 |
差分輸入 |
采樣速率 |
DN2.462-04 |
4 |
4 |
200kS/s |
DN2.464-04 |
4 |
4 |
1MS/s |
DN2.465-04 |
4 |
4 |
3MS/s |
DN2.491-04 |
4 |
2 |
10MS/s |
DN2.496-04 |
4/2 |
2/2 |
30MS/s /60MS/s |
DN2.462-08 |
8 |
8 |
200kS/s |
DN2.464-08 |
8 |
8 |
1MS/s |
DN2.465-08 |
8 |
8 |
3MS/s |
DN2.491-08 |
8 |
4 |
10MS/s |
DN2.496-08 |
8/4 |
4/4 |
30MS/s/60MS/s |
DN2.462-16 |
16 |
--- |
200kS/s |
DN2.464-16 |
16 |
--- |
1MS/s |
DN2.465-16 |
16 |
--- |
3MS/s |
DN2.491-16 |
16 |
8 |
10MS/s |
DN2.496-16 |
16/8 |
8/8 |
30MS/s/60 MS/s |
DN2.xxx-1x2GS |
內存升級至2GSample, 4或8通道 |
DN2.xxx-2x2GS |
內存升級至2×2GSample,16通道 |
DN2.49x-Dig16 / DN2.49x-Dig32 |
另外的16/32路與模擬信號同相位的同步數字信道,。數字輸入可以取代或者多路復用為一路模擬信號,降低了模擬信號的分辨率,。8或16通道 |
DN2.xxx-DC12 |
12V直流電源,,接受9-18V直流輸入 |
DN2.xxx-DC24 |
24V直流電源,接受18-36V直流輸入 |
DN2.xxx-Rack |
19村機架式地盤 |
型號概述和選擇
|
單端輸入 |
差分輸入 |
采樣速率 |
DN6.59-24 |
4 |
4 |
20MS/s |
DN6.59-32 |
4 |
4 |
20MS/s |
DN6.59-40 |
4 |
4 |
20MS/s |
DN6.59-48 |
4 |
2 |
20MS/s |
DN6.59-24 |
4/2 |
2/2 |
40MS/s |
DN6.59-32 |
8 |
8 |
40MS/s |
DN6.59-40 |
8 |
8 |
40MS/s |
DN6.59-48 |
8 |
8 |
40MS/s |
DN6.59-24 |
8 |
4 |
80MS/s |
DN6.59-32 |
8/4 |
4/4 |
80MS/s-125MS/s |
DN6.59-40 |
16 |
--- |
80MS/s-125MS/s |
DN6.59-48 |
16 |
--- |
80MS/s-125MS/s |
|
|
|
|
|
|
|
|
|
|
|
|
