產品簡介

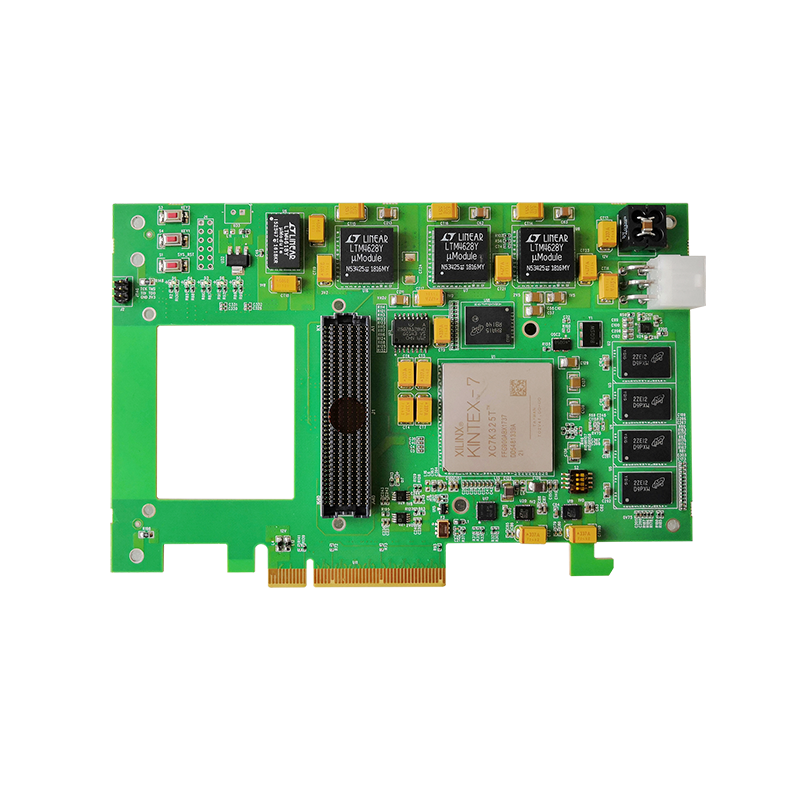

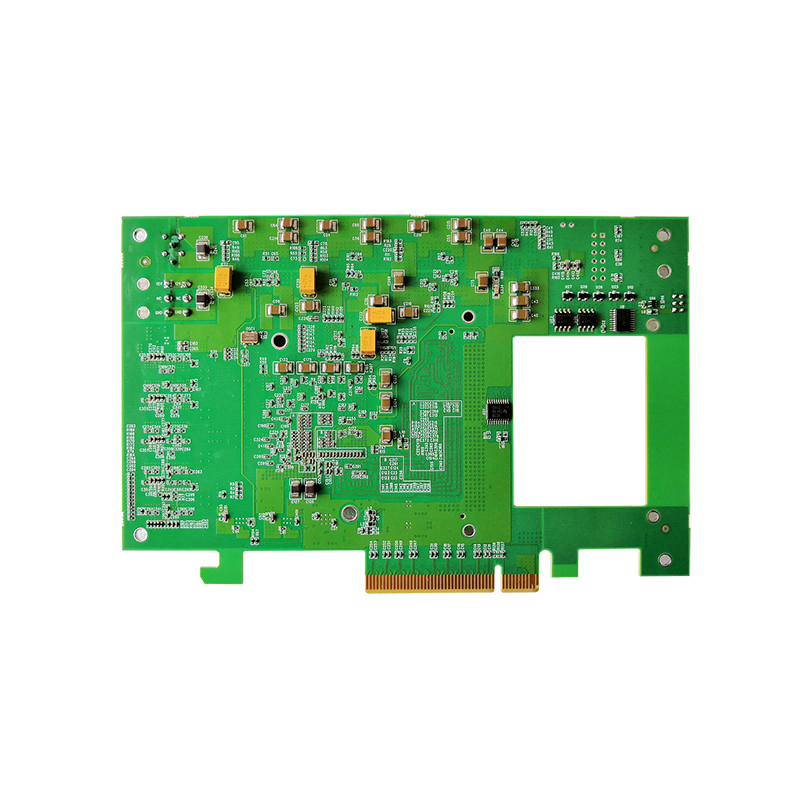

QT7010是一款PCIe2.0x8的通用載板，板載一個HPC形式的FMC連接器,。板卡選用高性價比的Kintex-7系列FPGA處理芯片XC7K325T-FFG900,，板載2組64位2GBDDR3SDRAM內存,，支持1個Micro USB轉接UART口,，1個Micro USB轉JTAG和1個6pin的排針式JTAG接口,，提供1個SMA形式的GPIO或者RF輸入接口,，一個包含13路GPIO的擴展連接器,，1個12V直流風扇接口以及一個獨立的12V直流電源輸入接口。
QT7010通過一個HPC的標準FMC（VITA57.1）接口向外部提供豐富,、高速且可配置的數字I/O資源,，包括82對高速差分線（含2對差分時鐘線）、8組共16對超高速DP差分對及2對超高速差分時鐘線,，可以根據應用需求靈活地選擇FMC子卡,，比如ADC子卡、DAC子卡以及光纖子卡等,。同時可支持Windows,，Linux上位機驅動。便于構建靈活,、高效的開發及測試環境,。
技術指標
-
——FPGA默認為Kintex-7系列XC7K325T-FFG900，提供高性價比的豐富的邏輯資源,；
-
——FPGA可選擇XC7K410T-FFG900,，邏輯資源更豐富；
-
——提供FMC標準（VITA57.1）子卡接口,，包括82對高速差分線（含2對差分時鐘線）,、8組共16對超高速DP差分對及2對超高速差分時鐘線,；
-
——板載2組共4GB的高速DDR3存儲器空間；
-
——板載1個256Mb的加載SPIFlash和1個256Mb的存儲SPIFlash,；
-
——13個可獨立配置的雙向用戶IO；
-
——1個SMA形式的GPIO接口或者GPS_PPS接口,；
-
——標準全高半長尺寸,，支持x8PCIe2.0協議；
-
——通用驅動庫及開發程序包,，支持多種操作系統,；
-
——板載溫度傳感器和電源監控芯片；
-
——12V獨立電源輸入接口,，12V直流風扇接口,，可脫離機箱調試。
客戶價值
-
——高性價比
-
——縮短開發周期
-
——豐富的接口與FPGA資源
-
——易于二次開發
-
——易于搭建
應用領域
-
—— FPGA信號處理
-
—— 測試測量快速環境搭建
-
—— 無線,、國防應用
-
—— 實時多算法處理的在線測試驗證
軟件支持
-
—— 支持DDR3接口,，PCIe接口等IP的例程；
—— 支持Windows驅動,，Linux驅動,；
—— FMC可插接各種符合VITA57規范的標準高速ADC，DAC等子卡,；
—— 可提供FMC子卡演示程序,。
