產品簡介

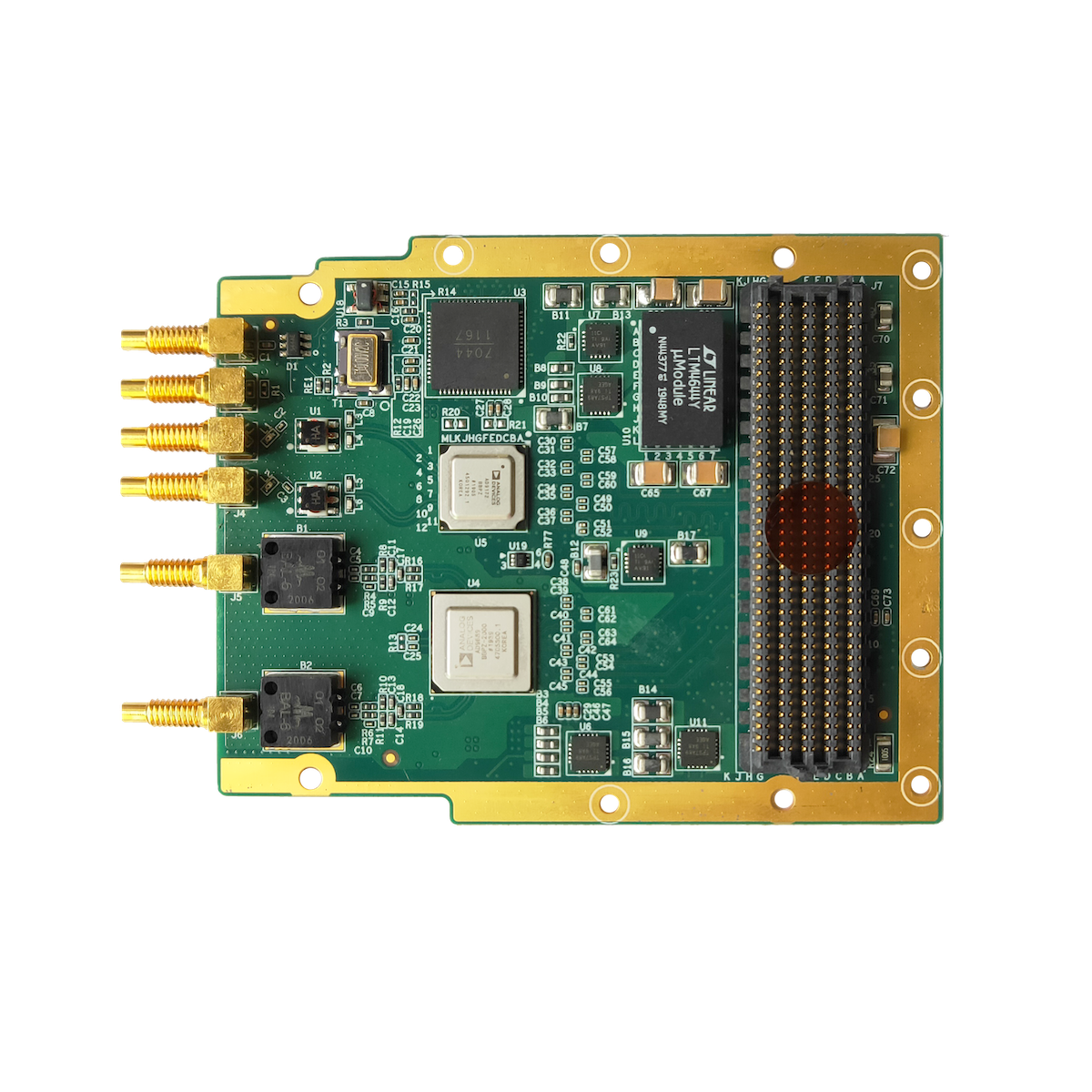

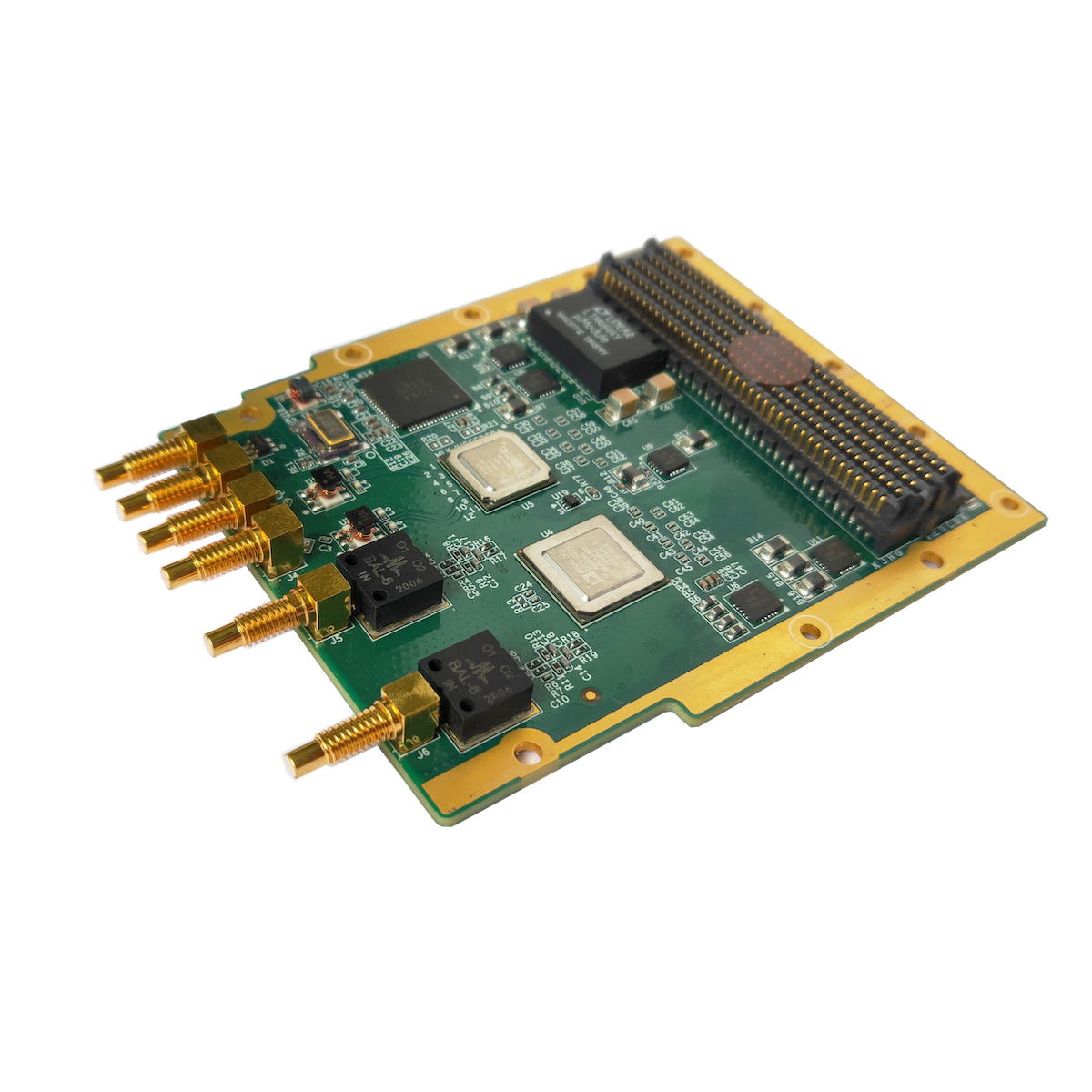

QT7331是一款高分辨率,、高采樣率的ADC+DAC FMC子板,。它同時支持2路14位3.0/2.6/2.0GS/s的A/D通道輸入和2路16位12.6GS/s的D/A通道輸出,，全功率模擬-3dB輸入帶寬可達9GHz,。QT7331A為3GSPS采樣率，QT7331B為2.6GSPS采樣率,，QT7331C為2GSPS采樣率,。本板卡支持觸發輸入或者輸出；內參考,、外參考,、外時鐘三種時鐘方式，可通過SPI總線實現時鐘源選擇,。通過參考時鐘可實現多個板卡的同步,。
QT7331板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),，通過一個高密度連接器（HPC）連接至FPGA載板。前面板I/O裝配6個SSMC同軸連接器,。QT7331設計了風冷和導冷版本,，可適應于坤馳的多種FPGA載板，如QT7010,、QT7011,、QT7020、QT3011及Xilinx和Altera等通用載板,，以進行高性能的算法計算,。

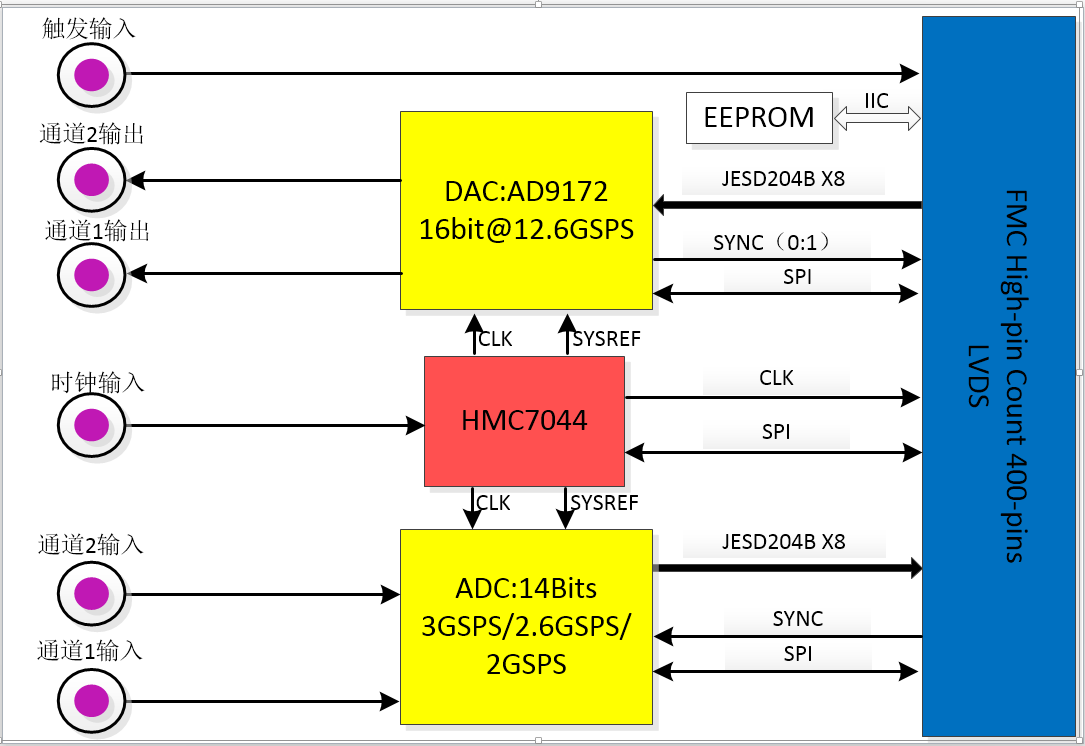

系統框圖
技術規格
—— 6個SSMC的連接器，其中2個分別為模擬信號輸入1(AD0)和模擬信號輸入2(AD1),；2個分別為模擬信號輸出1(DA0)和模擬信號輸出2(DA1),；一個為外部時鐘輸入(CLK)；一個為觸發輸入或者輸出（TRG）
—— 采樣頻率：2通道16bits 12.6GS/s DA和
QT7331A：2通道 14bit 3GS/s AD,；
QT7331B：2通道 14bit 2.6GS/s AD,；
QT7331C：2通道 14bit 2GS/s AD；
—— 輸入帶寬：全功率模擬輸入帶寬（-3 dB）：9GHz
—— ADC輸出和DAC輸入均為JESD204B標準數字接口
—— 適應范圍：完全符合Vita57.1規范,，包括結構件,，子卡尺寸，面板連接器,，正反面器件的限高等,，大大提供了子卡的通用性和適配性
—— 多種散熱方式：風冷或?qū)Ю?/span>
—— 模擬輸入和輸出均為AC耦合
—— 板載溫度監控電路
—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制
—— HPC高引腳數連接器
—— 工作溫度：商業級0℃～ +70℃ ,，工業級 -40℃～ +85℃
應用領域
—— 軟件無線電
—— 寬帶MIMO應用
—— 數字波束成形
—— （雷達/聲納）電子戰
—— 物理實驗
—— 信號智能
—— 航空航天和測試儀器
其他支持
—— 提供Verilogbit文件
—— JESD204BCore,，可包括BSP
