產品簡介

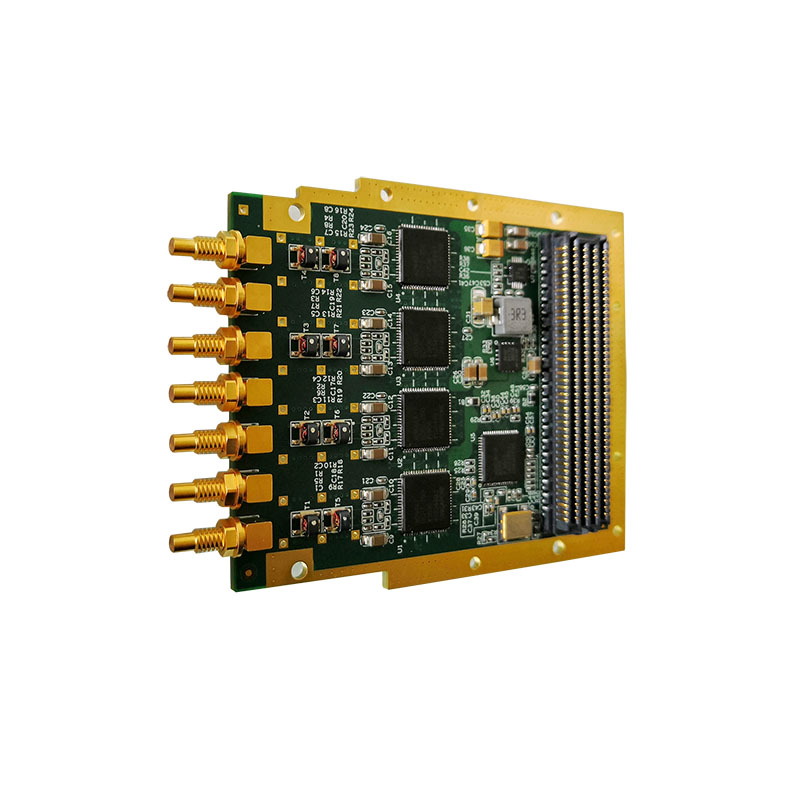

QT7150是一款高分辨率、高采樣率的ADC FMC子板,。它提供4路16位250MS/s的A/D通道,，全功率模擬-3dB輸入帶寬可達900MHz。本產品是基于ADI公司的AD9467BCPZ-250模數轉換芯片而設計,。板卡支持外部同步/觸發輸入和輸出,；時鐘模式支持內部參考時鐘、外部參考/采樣時鐘輸入等多種模式,，時鐘選擇可通過SPI總線配置實現,。

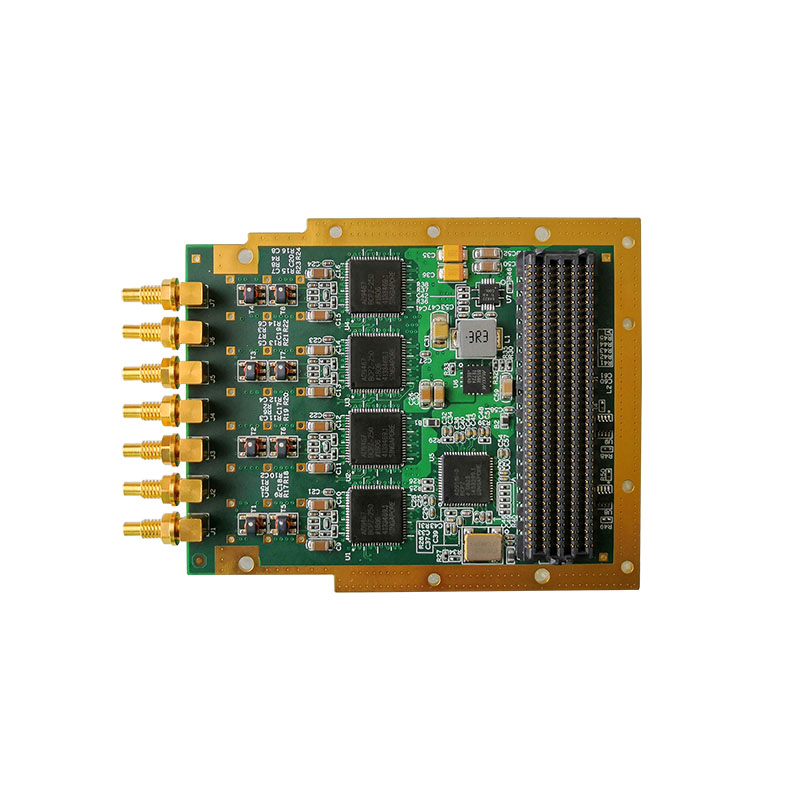

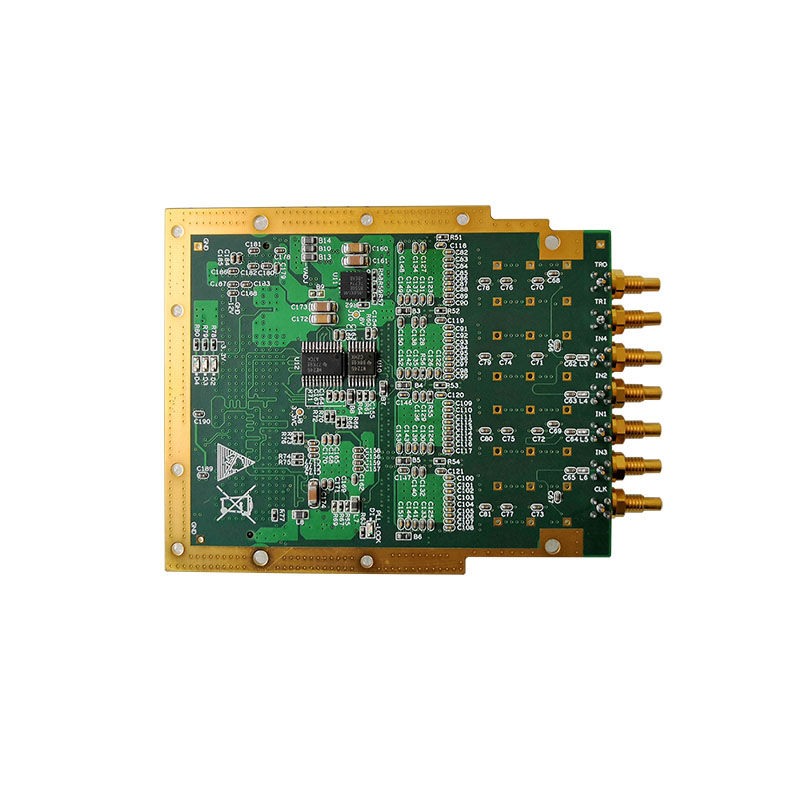

QT7150板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板,。前面I/O裝配了7個SSMC同軸連接器,。QT7150支持導冷結構，可適應于坤馳的多種FPGA載板,，如QT7010,、QT7011、QT7020,、QT3011及Xilinx和Altera等通用載板,，以進行高性能的算法計算。

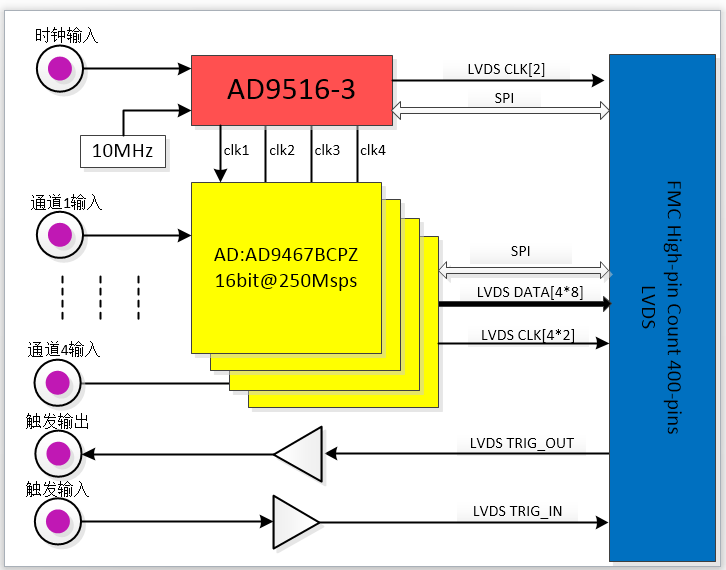

系統框圖
技術規格
-
—— 7個SSMC的連接器,，其中4個分別為模擬信號輸入1~4,；一個是外部參考/采樣輸入信號（CLK）；一個為觸發輸出（TRO）,；一個為觸發輸入(TRI)
-
—— 采樣頻率：16bit,，4通道250MS/s
-
—— 帶寬：全功率模擬帶寬（-3dB）900MHz
-
—— 適應范圍：完全符合Vita57.1規范,，包括結構件，子卡尺寸,，面板連接器,，正反面器件的限高等，大大提供了子卡的通用性和適配性
-
—— 散熱方式：風冷或?qū)Ю?
-
—— AC耦合輸入
-
—— 時鐘選擇靈活：內部時鐘,、外部時鐘選擇可由載板控制
-
—— HPC高引腳數連接器,，同時也支持LPC（1,2通道輸入時）
-
—— 工作溫度：商業級0℃～+70℃ ，工業級-40℃～+85℃
應用領域
-
——軟件無線電
-
——寬帶MIMO應用
-
——數字波束成形
-
——（雷達/聲納）電子戰
-
——物理實驗
-
——信號智能
-
——航空航天和測試儀器
其他支持
-
—— 提供Verilog bit文件
-
—— 開源的C/C++參考例子
