產品簡介

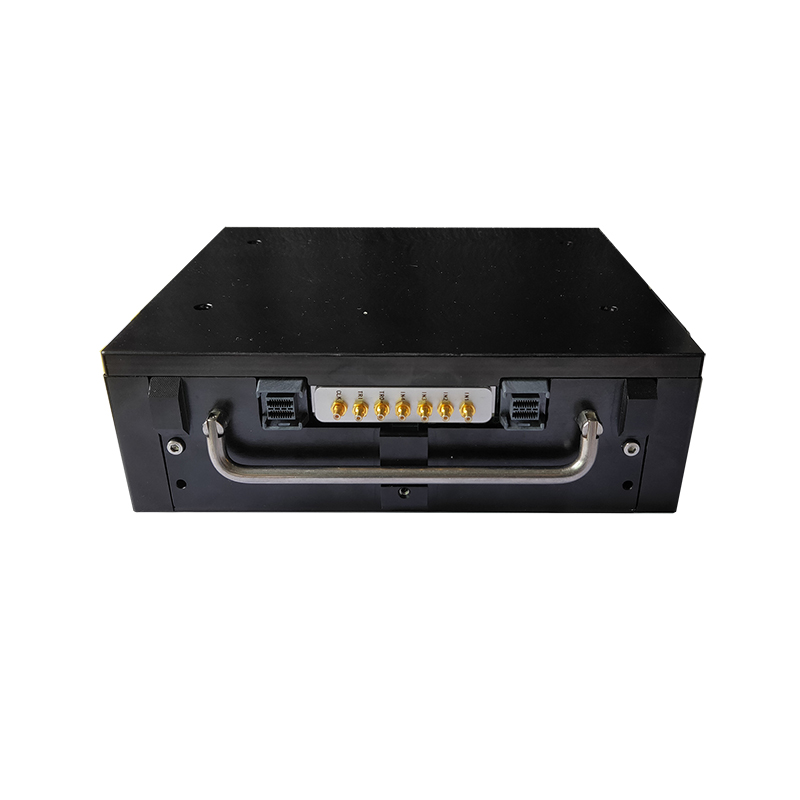

QTC4135DC是一款能支持高帶寬,、大容量的AD信號采集記錄的便攜式設備,它帶有7個SSMC連接器,,可以實現多路高速AD信號的采集、記錄,、導出等功能。其緊湊的尺寸、高可靠性的設計,,使它特別適合單兵裝備、車載,、機載,、艦載等強固型便攜式高性能大容量高速數據記錄合。QTC4135DC采用緊湊的8盤位標準7mm厚2.5吋SSD結構設計,,單機設備配備了4個250GB的SSD,,僅有兩個手機平鋪大小,重量小于1.5Kg,。體積小巧,,部署靈活方便。盡管擁有小巧尺寸,,但是其卓越的采集存儲速率和超大容量,,相比于大型采集記錄設備也毫不遜色。
技術規格
——4 路 AD 輸入接口,分為主備 2 組通道,,一次只能支持其中 1 組通道進行數據采集,;
——IN1 和 IN3 組成主通道,IN2 和 IN4 組成備用通道,;
——250MSPS 采樣率(最高可支持 1GSPS),,16Bit 分辨率;
——3 個適配 3.3V 電平標準的 TRIG OUT 通道,;
——3 個 HRS 的滿足工業級標準的帶鎖緊功能的連接器,;

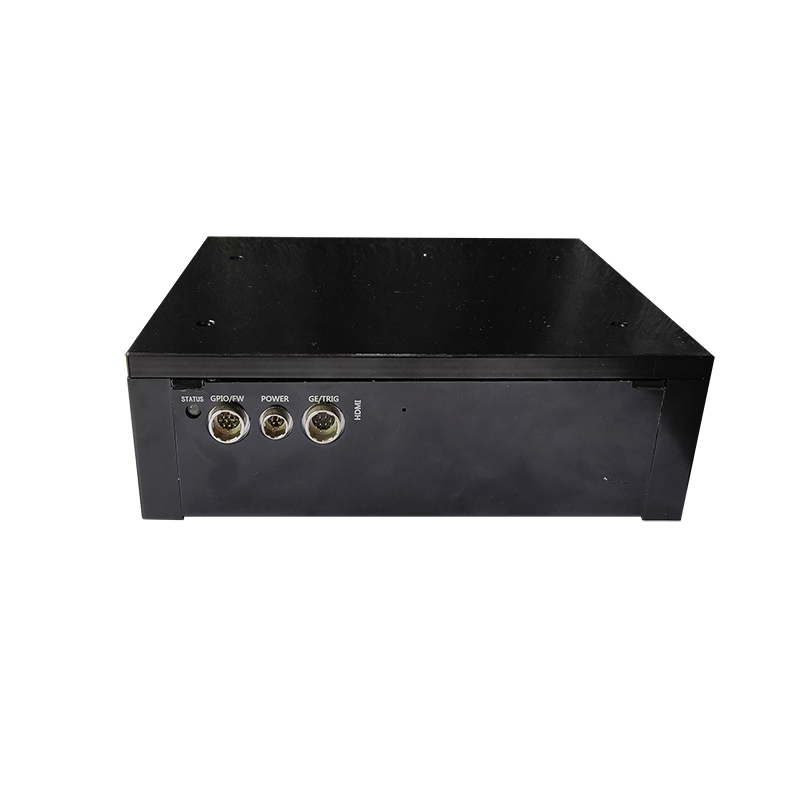

POWER:6Pin(HR10A-7R-6PB)為電源口,作為 12V DC 電源的輸入,;
GE/TRIG:10Pin(HR10A-10R-10PB)為網口,,預留有 2 個 GPIO 端口;
GPIO/FW:12Pin(HR10A-10R-12PB)為控制端口,,包含一路 232,,一路 422 和一路 JTAG;
——前面板 LED 指示燈。正常為藍色,,上電后檢測到 SSD 狀態正常后會紅燈閃一下然后變回藍燈,;
——支持 4 個 SSD,存儲速率最高可達 1.6GB/s,;
——最大存儲容量可達 8TB(4 片 2T),;
——存儲模塊支持網口進行數據導出;
——直流 12V 單電源輸入,;
——重量:<1.5kg,;
——工作溫度:‐40~45°C。采用寬溫 SSD,,加更大風流更耐高溫,;
——存儲溫度:-50~85°C;
