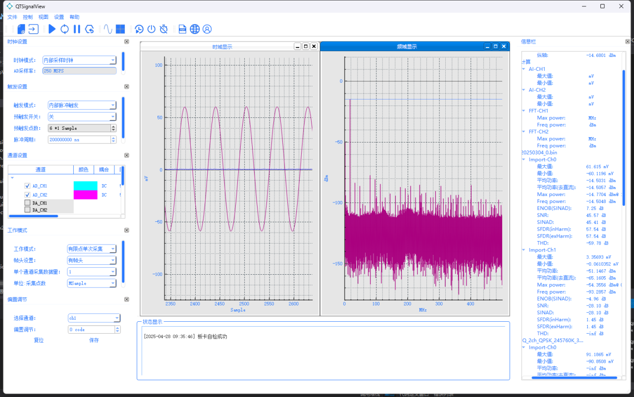

采集系統規格：

  1,、2通道,，8bit,，5000MSPS ADC轉換器。
  2,、信號調理模塊,，支持PGA功能。
  3,、采用xilinxV6大規模FPGA,。
  4、雙通道2*64bitDDR3
  5,、低抖動采集時鐘發生器,。
  6,、支持?jǐn)U展模塊,，可以擴展PCIEx8，USB控制器以及RS232和RS422通信接口,。

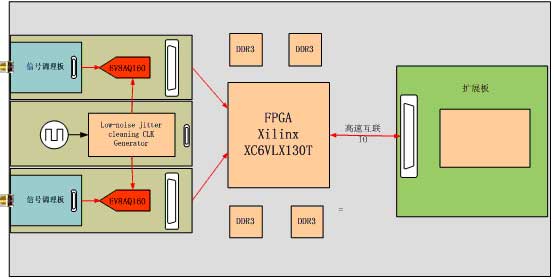

  系統組成結構如下：


  該系統有以下組成部分：

  1．主板包括：
  xilinxXC6VLX130TFPGA以及配置電路
  128bitDDR3內存,，分上下64bit
  擴展接口，包括PCIEx8接口,，擴展IO接口
  FPGA電源模塊,，采用單5V輸入。

  2．時鐘板包括：
  晶體,。
  PLL電路,，輸出兩路2.5GHZ時鐘。
  時鐘電源,。

  3．AD板包括：
  E2V8bit/10bit5Gsps芯片,，本次采用8bit，但接口兼容10bit,。
  ADC模擬電源
  信號調理載板（AGC和PGA）

  4．接口板包括：
  接口控制芯片,，單片機。
  RS422和RS232接口,。
  信號調理板,，AD板以及主板的疊層關系如下：
