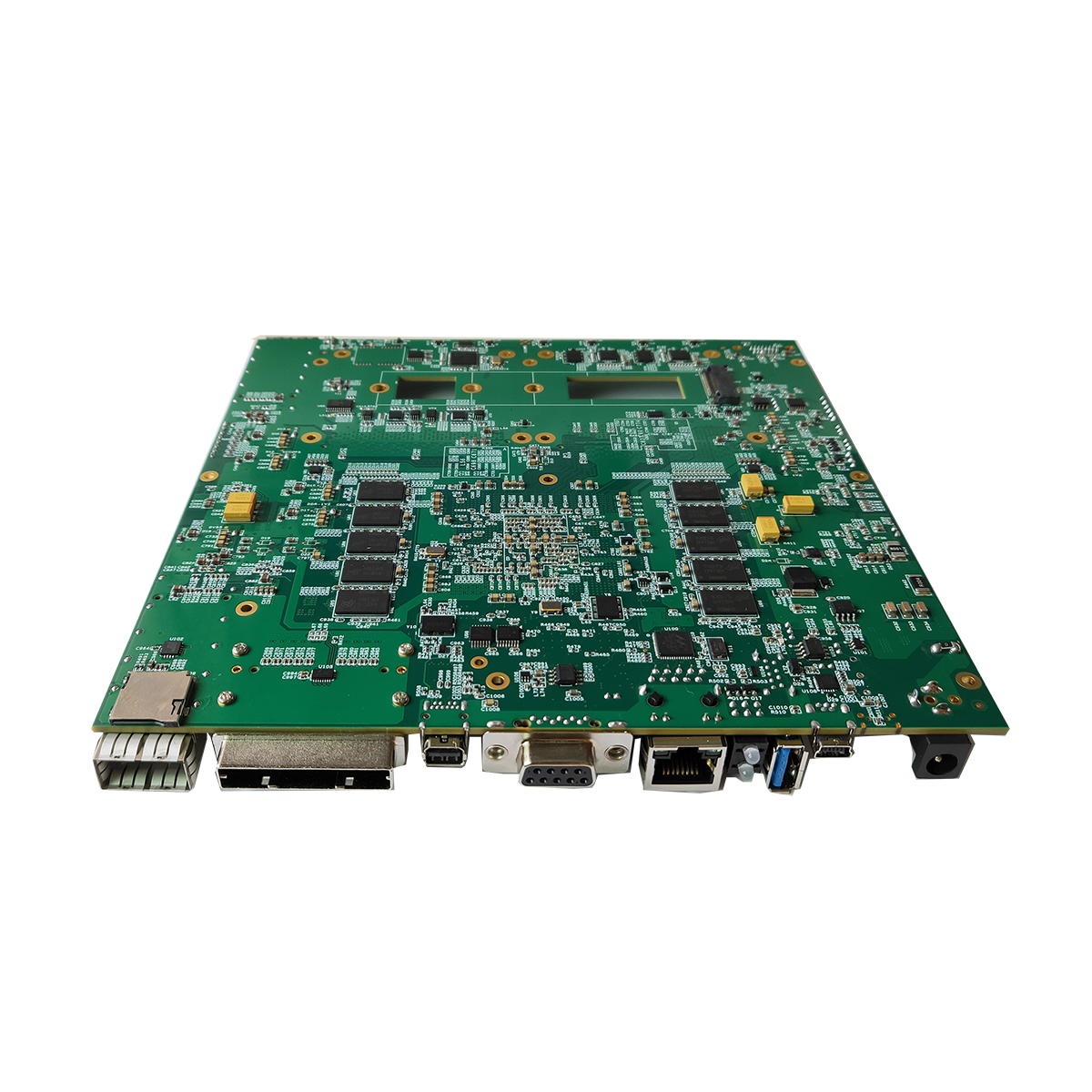

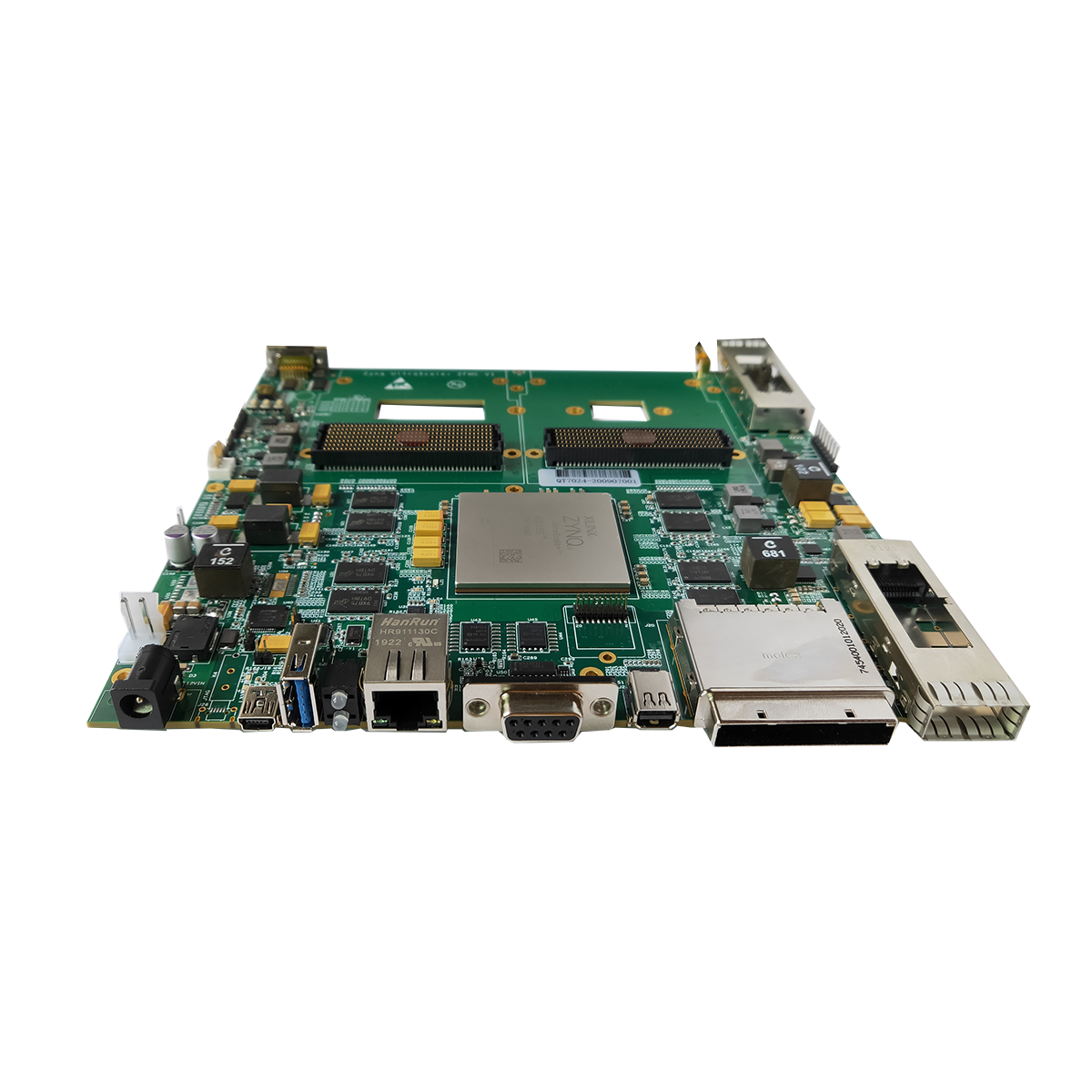

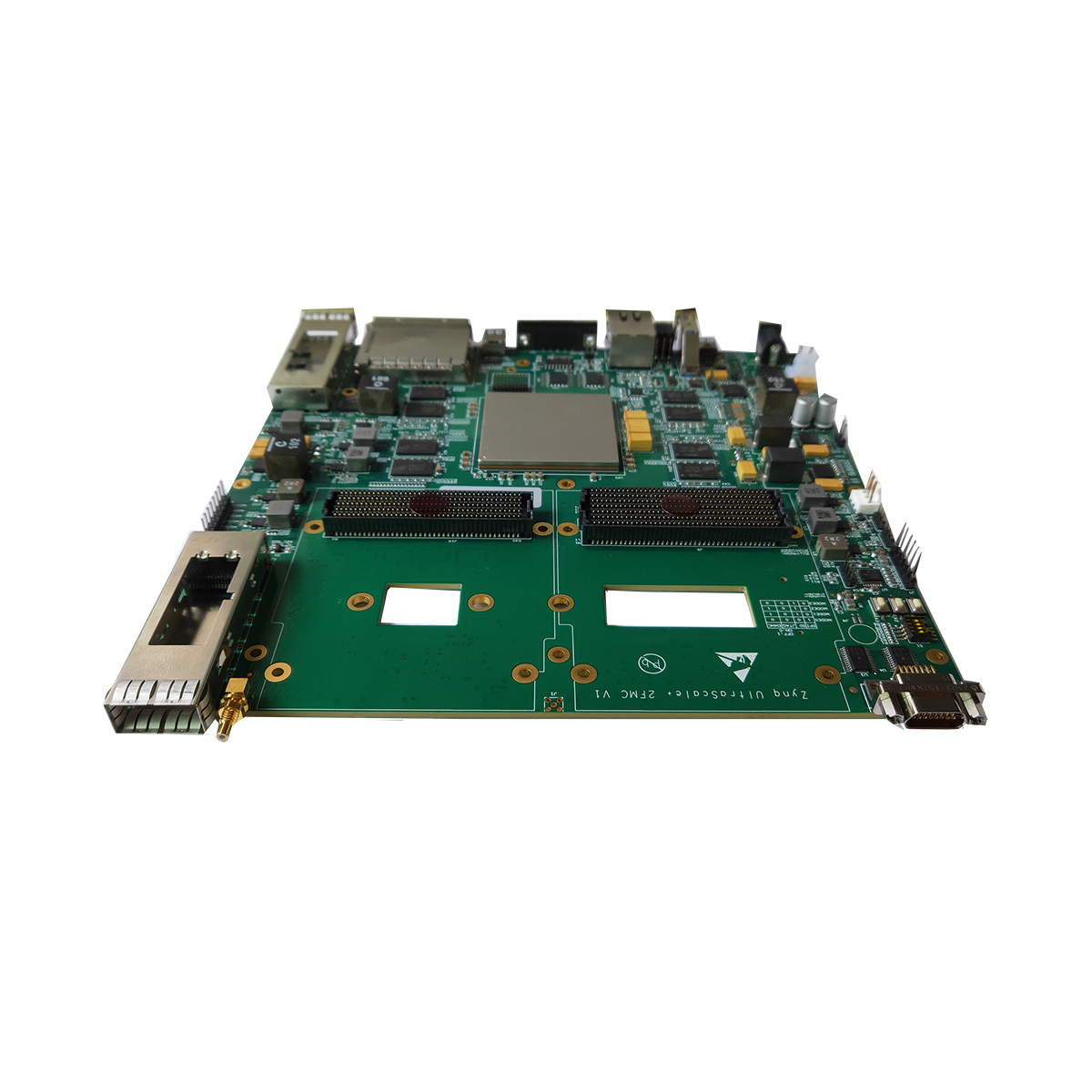

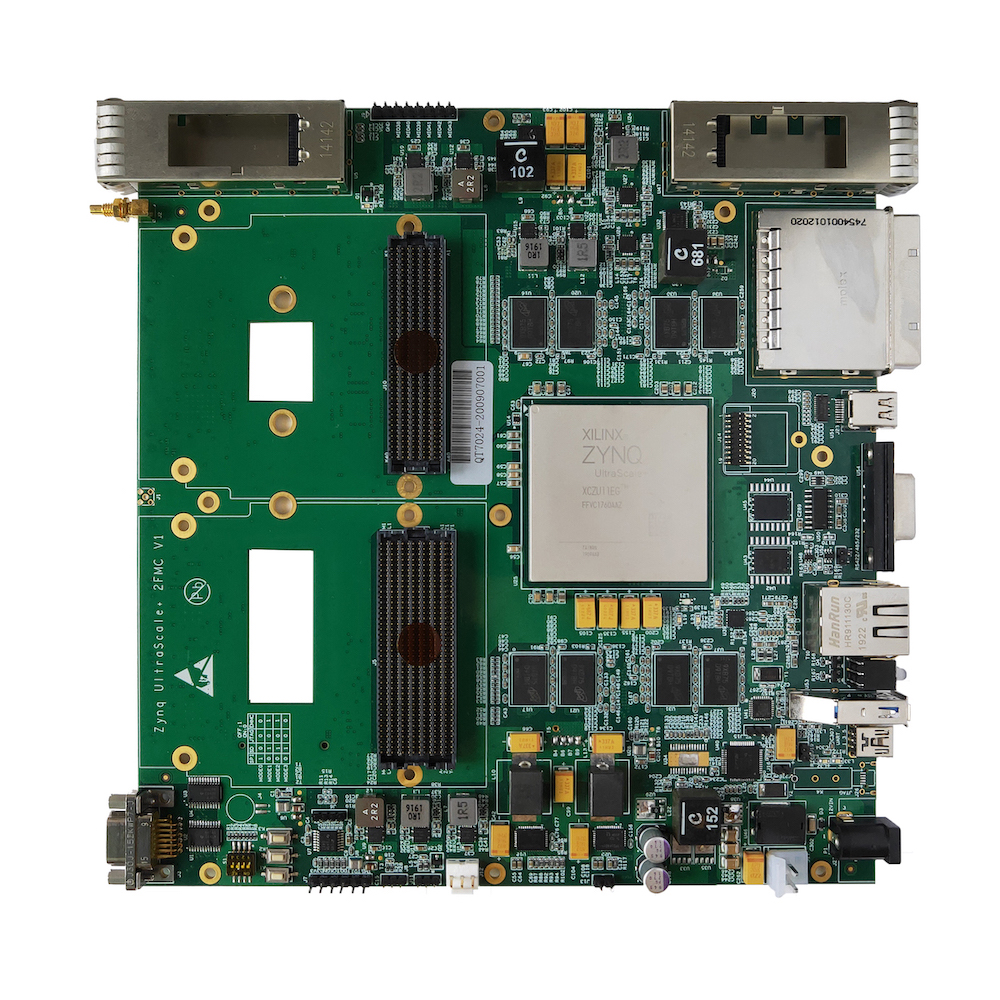

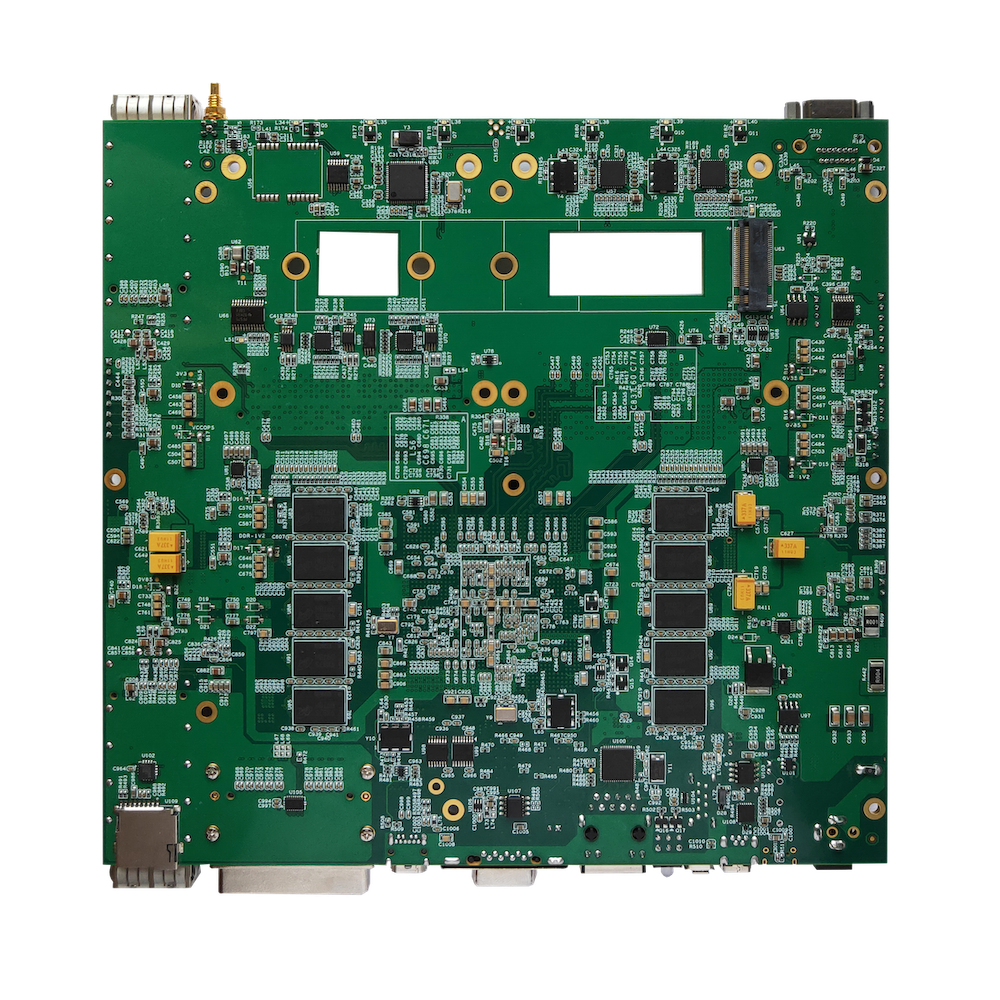

QT7024 板卡是一款高性能的 FMC/FMC+載板。板載 1 個 HPC 形式的 FMC 連接器和 1 個 HSPC 形式的 FMC+連接器,。板卡選用了 1 片 Zynq UltraScale+ MPSoC 家族的 XCZU19EG-2FFVC1760 芯片作為主控,。其 PS
和 PL 各搭配 1 組 9 顆 8bit 1GB 的 DDR4-2400 的 SDRAM（其中一顆作為ECC 校驗）， PS 端還搭配了 2 顆 512Mb 的 SPI Flash,。板卡還支持其他豐富的各種接口,，一個 M.2 的 SATA SSD 接口，一個 eMMC 接口（也可配置成其他接口），一個 Micro SD 卡槽,，一個標準 RJ45 的千兆網口,，一個 Mini USB 轉接 UART 接口，1 個 Micro USB 轉接 JTAG 下載口,，1 個SSMC 形式的外部時鐘輸入接口,，一個 USB3.0 接口，一個 DB9 串口,，一個 4pin 的 CAN BUS 接口,，一個 Mini DP 輸出口。2 個 QSFP28（zQSFP+）的光纖口,，1 個 J30J 形式的 13 路 3.3V 標準 GPIO 接口,，1個 SSMC 的普通 IO 口（也可作為 RF 信號輸入），和 1 個 8pin 排針形式的 PS 端預留的 6 路 1.8V 的 IO 擴展口,，可定義為GPIO/CAN/UART/IIC/SPI/PJTAG 等接口,。還有一個高速擴展口，可以支持 x8 的 PCIe 3.0 協議,，SRIO 或者 AURORA 協議,。
QT7024 通過 1 個 HPC 的標準 FMC （VITA 57.1）接口和 1 個 HSPC形式的 FMC+（VITA57.4）接口向外部提供豐富、高速且可配置的數字I/O 資源,，其中 FMC 可提供 72 對高速差分線（含 2 對差分時鐘線）,、8組共 16 對超高速 DP 差分對及 2 對超高速差分時鐘線； FMC+可提供 84對高速差分線（含 4 對差分時鐘線）,、1 組共 2 對參考時鐘線,、1 組共2 對同步時鐘線、24 組共 48 對超高速 DP 差分對及 6 對超高速差分時鐘線,?？蛻艨梢愿鶕?jù)應用需求靈活地選擇 FMC 子卡或者 FMC+子卡，比如ADC 子卡,、DAC 子卡以及光纖子卡等,。同時可支持Windows，Linux 上位機驅動,。便于構建靈活,、高效的開發及使用環境。

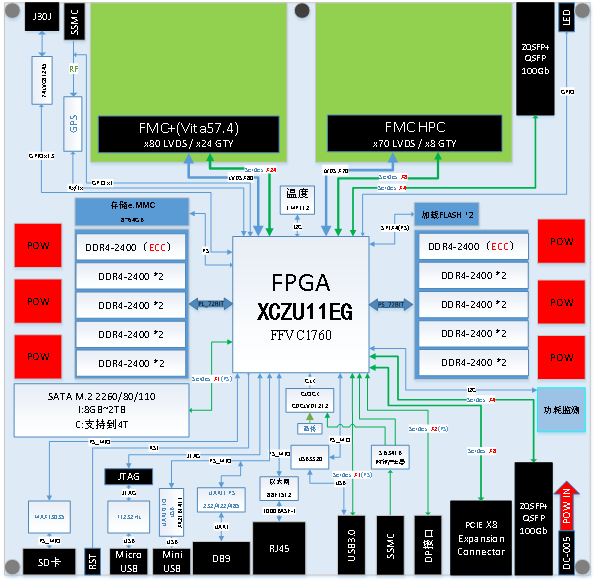

系統框圖
