產品簡介

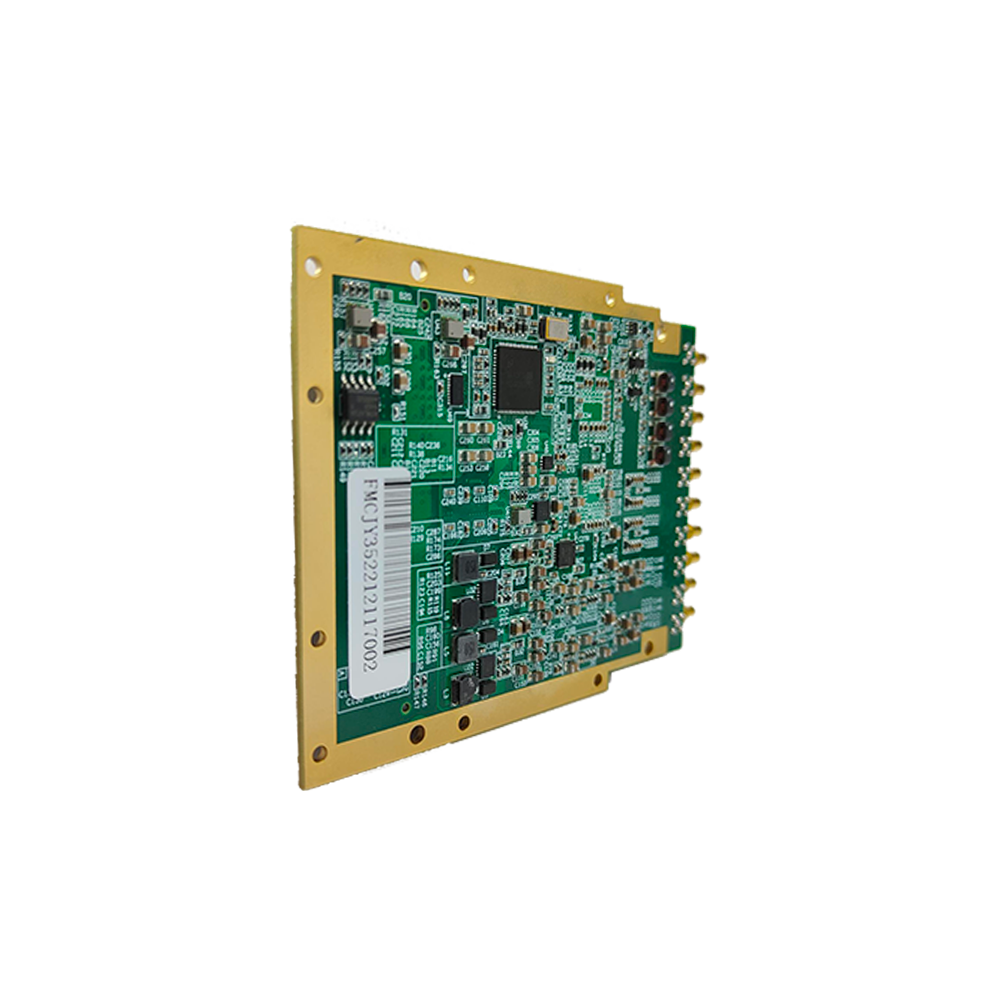

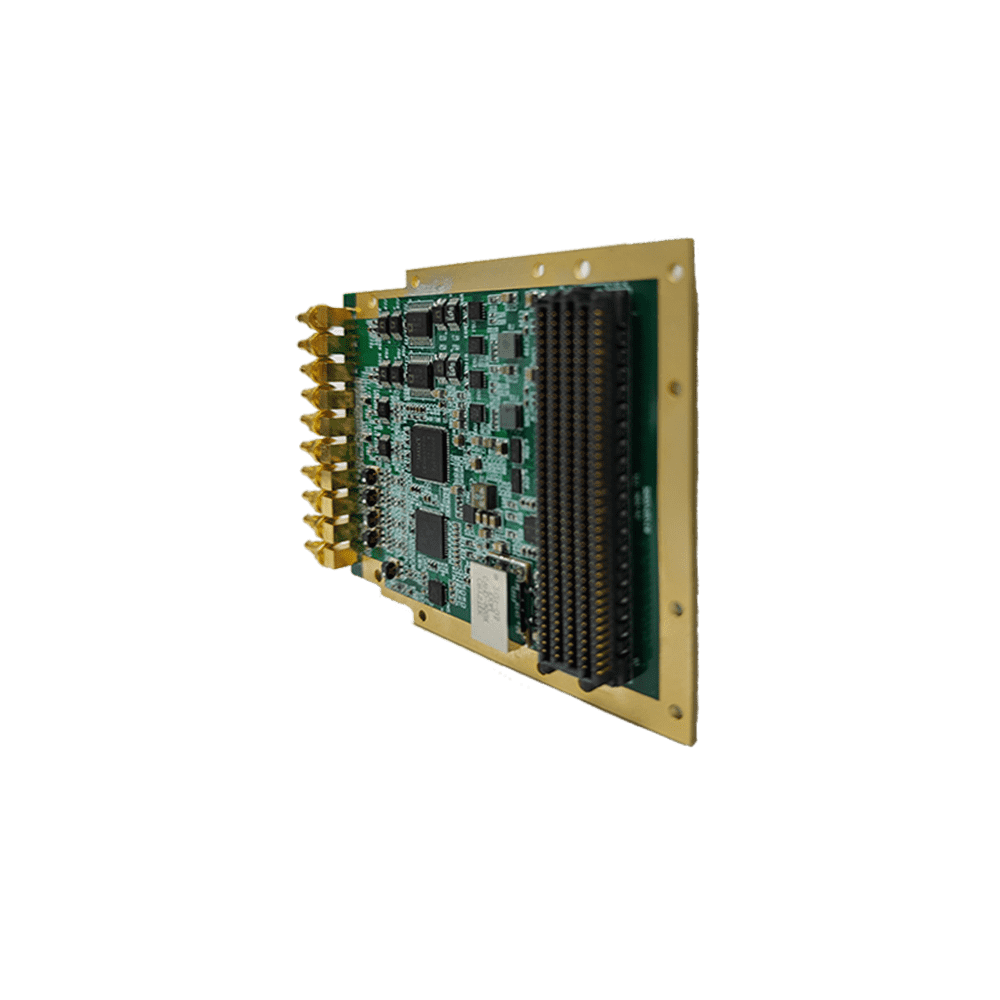

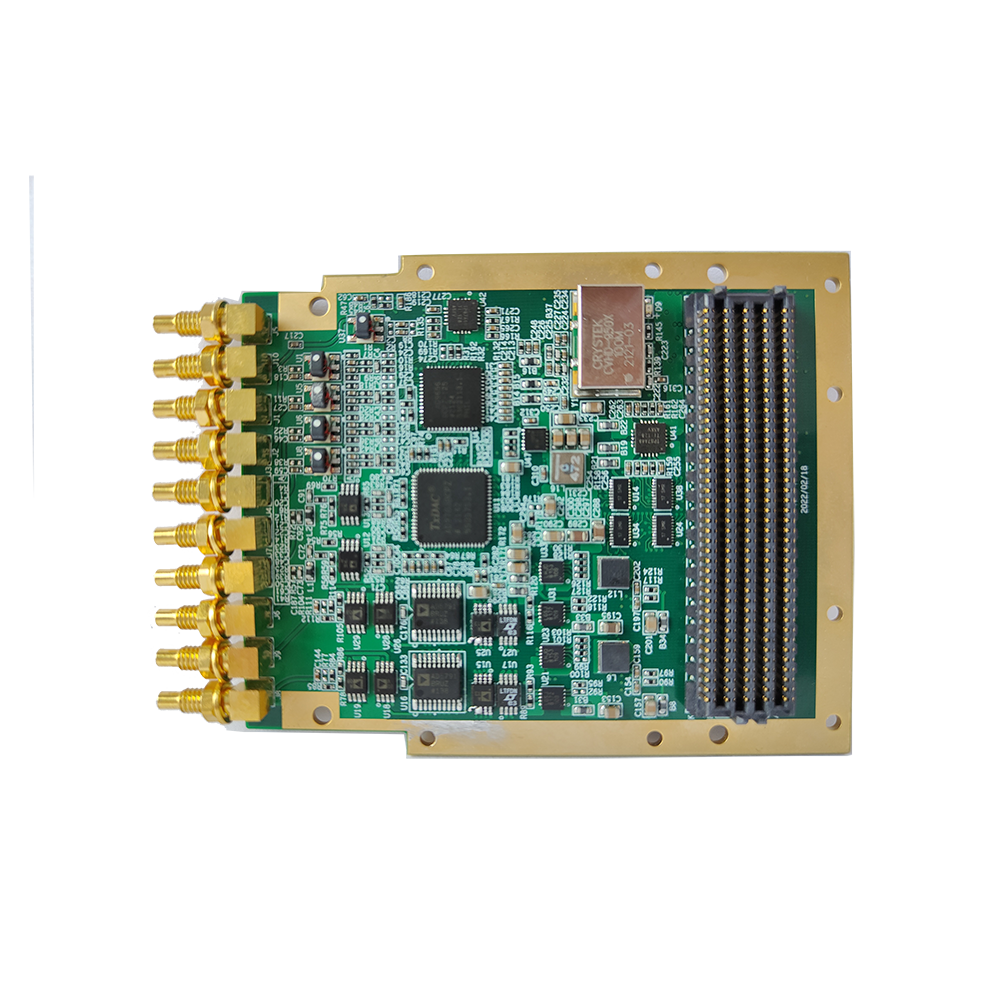

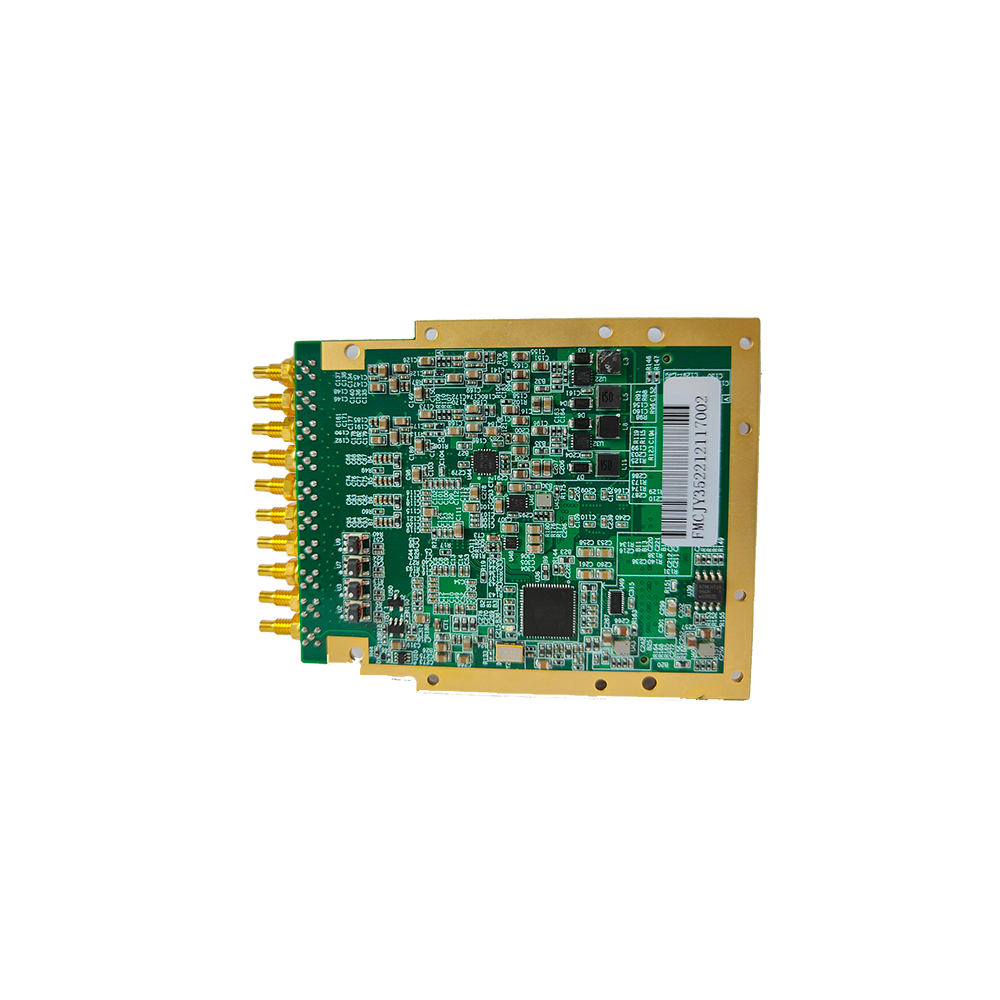

HGYV1是基于ADI公司的16bit-125MS/s高速模數轉換器芯片AD9656BCPZ-125和16bit-500MS/s高速數模轉換器芯片AD9783BCPZ以及20bit-1ppm精度的電壓輸出型數模轉換器芯片AD5791BRUZ而設計的標準單槽位,、支持導冷結構的FMC子卡,;HGYV1最大支持4通道交流耦合16bit-125MS/s的模擬輸入,,2通道直流耦合16bit-500MS/s的模擬輸出以及2通道直流耦合20bit-1ppm精度的電壓輸出(采樣率大于等于1MS/s),,輸入輸出阻抗均為50歐姆,。
HGYV1支持外部觸發(fā)輸入或者內部觸發(fā)輸出;時鐘模式支持內部參考時鐘輸入,、外部參考時鐘輸入,、外部采樣時鐘輸入三種,時鐘選擇可通過控制時鐘芯片實現,。
HGYV1的電氣與機械設計依據FMC標準(ANSI/VITA 57.1),,支持導冷,能夠滿足用戶在特殊環(huán)境下的使用需求,。
系統框圖
主要性能與指標
模擬輸入(AD0~AD3)
|
通道數量
|
4通道,,交流耦合
|
分辨率
|
16bit
|
輸入幅度
|
2Vpp
|
輸入阻抗
|
50歐姆
|
連接器類型
|
SSMC
|
全功率帶寬
|
650MHz
|
性能指標
|
FADC=125Msps,,FIN=9.7MHz@ -1.0 dBFS:
SNR:78dBFS;SFDR:99dBc,;ENOB:12.7bits
|
低速DAC通道模擬輸出(DA0~DA1)
|
通道數量
|
2通道,,直流耦合
|
分辨率
|
20bit
|
輸出精度
|
1 ppm
|
輸出幅度
|
±0.5V
|
輸出阻抗
|
50歐姆
|
連接器類型
|
SSMC
|
高速DAC通道模擬輸出(DA2~DA3)
|
通道數量
|
2通道,直流耦合
|
分辨率
|
16bit
|
輸出幅度
|
±1V
|
輸出阻抗
|
50歐姆
|
連接器類型
|
SSMC
|
性能指標
|
FDAC=500Msps,,Fout=20MHz,,SFDR:80dBc;
|
外部參考時鐘/采樣時鐘輸入(CLK)
|
輸入功率
|
0dBm~ +10dBm
|
輸入阻抗
|
50歐姆
|
連接器類型
|
SSMC
|
輸入頻率
|
參考時鐘:10MHz ~125MHz(小于20M時slew rate要足夠大)
采樣時鐘:40MHz ~125MHz
|
觸發(fā)輸入/輸出(TRG)
|
電平標準
|
LVTTL/LVCMOS
|
閥值
|
VIH >2.0V,、VIL < 0.6V
|
連接器類型
|
SSMC
|
頻率
|
最大200MHz
|
ADC(AD9656BCPZ-125)輸出
|
輸出電平標準
|
JESD204B x4
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
低速DAC(AD5791BRUZ)輸入
|
LVDS數據寬度
|
SPI
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
高速DAC(AD9783BCPZ)輸入
|
LVDS數據寬度
|
LVDS x 16
|
FMC連接器類型
|
HPC (ASP-134488-01)
|
時鐘模塊
|
內部參考時鐘類型
|
LVCMOS
|
參考時鐘頻率
|
10MHz(默認),,可選配
|
