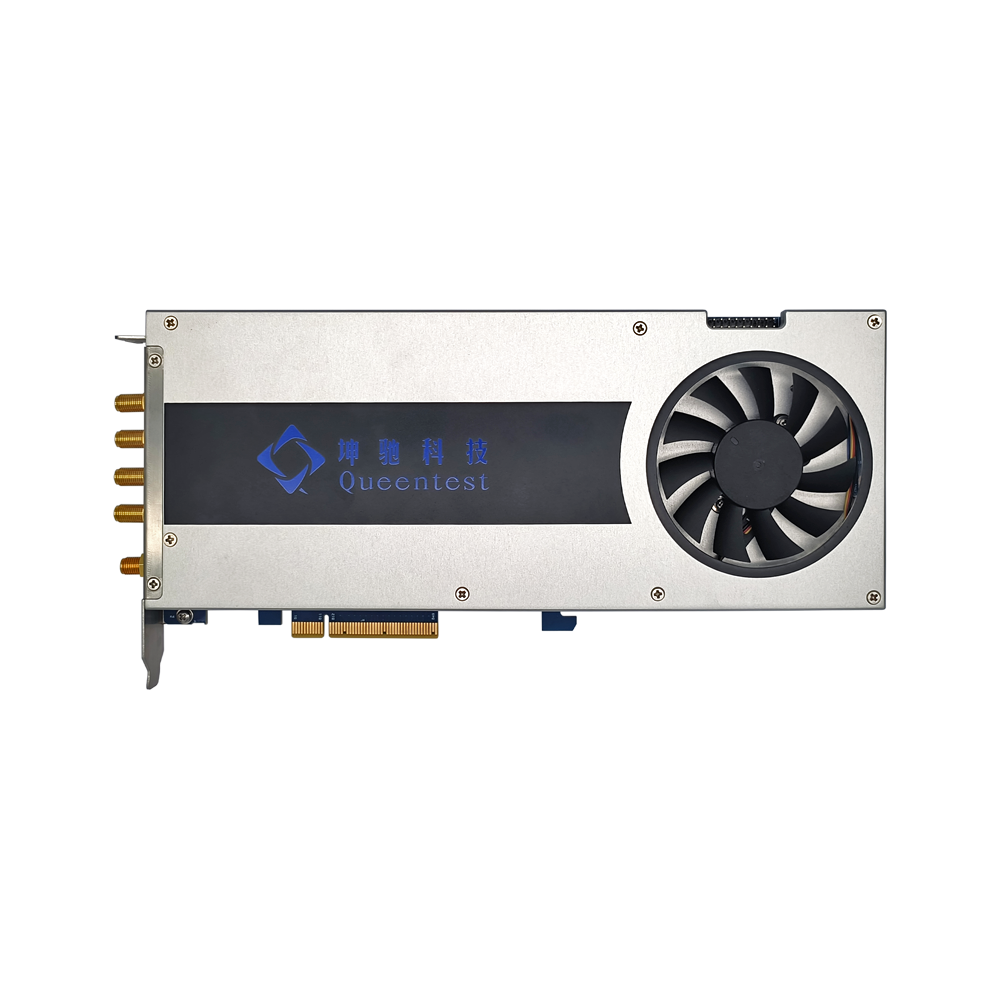

產品簡介
坤馳科技自主研發的QT1144是一款同時具備直流耦合程控放大器和支持單,、雙極性寬帶信號輸入的高速數據采集卡,；板載FPGA具備實時信號處理能力,，這些特性使QT1144成為激光雷達,、光電倍增管應用以及光纖傳感等領域進行信號采集和分析的理想工具,。QT1144提供快速的PCIExpress2.0x8數據傳輸接口,，以及靈活配置的硬件組合，獲得性能,、功耗和成本之間的佳平衡,，尤其適合于OEM應用。

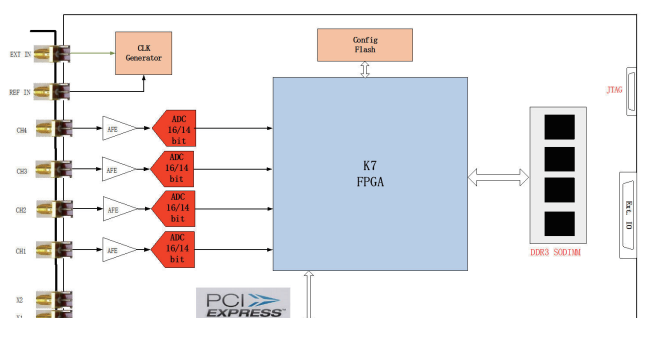

系統框圖
技術規格
——最大支持4通道同步采集
——最高250MSPS采樣率
——16bit/14bit轉換精度
——支持交/直流耦合,，50歐姆輸入阻抗
——支持4檔位程控增益控制
——板載4GBDDR3存儲器
——支持外部觸發輸入或輸出,，支持高級觸發功能
——支持多個用戶自定義擴展IO
——FPGA開放的高速數據采集卡
——FPGA支持用戶自定義邏輯開發
——PCIex8Gen2數據傳輸接口，連續傳輸率2.8GB/s
客戶價值
——4通道同步采集,；
——具有板載FPGA實時信號處理能力的高速16,、14bit采集卡；
——支持直流偏置控制,，提高單、雙極性高頻脈沖信號采集精度,；
——通過快速PCIe總線實時傳輸采集數據,，針對掃描系統特別優化DMA定時上傳功能；
——靈活的配置方案,；
——提供開放的QTex邏輯開發平臺,，用戶可快速集成應用模塊；
——大容量板載存儲器,；
——縮短開發時間,，加快上市速度；
——可定制開發的高級觸發功能；
——可集成滿足OEM領域應用的實時信號處理模塊：如累加,、峰值檢測,、DDC以及FFT等。
應用領域
——雷達采集系統
——激光雷達系統
——光纖傳感系統
——光電倍增管采集系統
——掃描采集系統
——雷電定位系統
