產品簡介

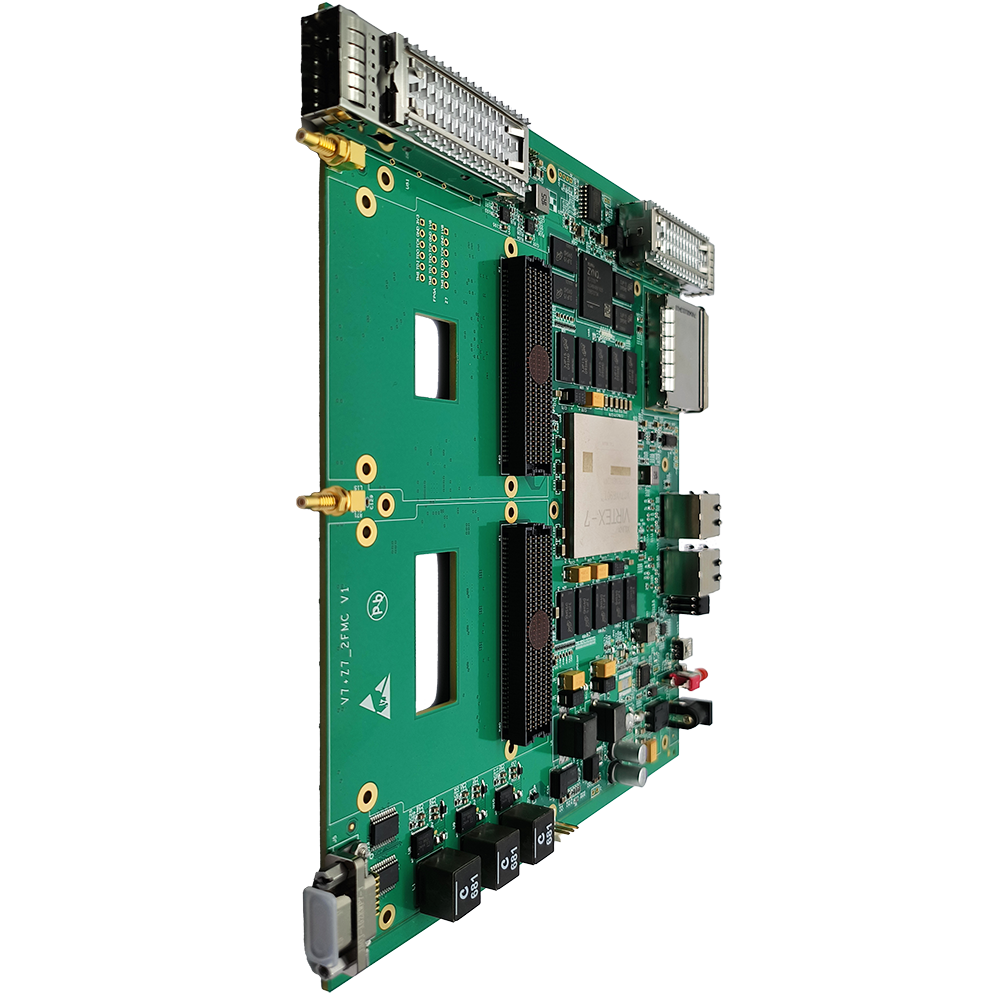

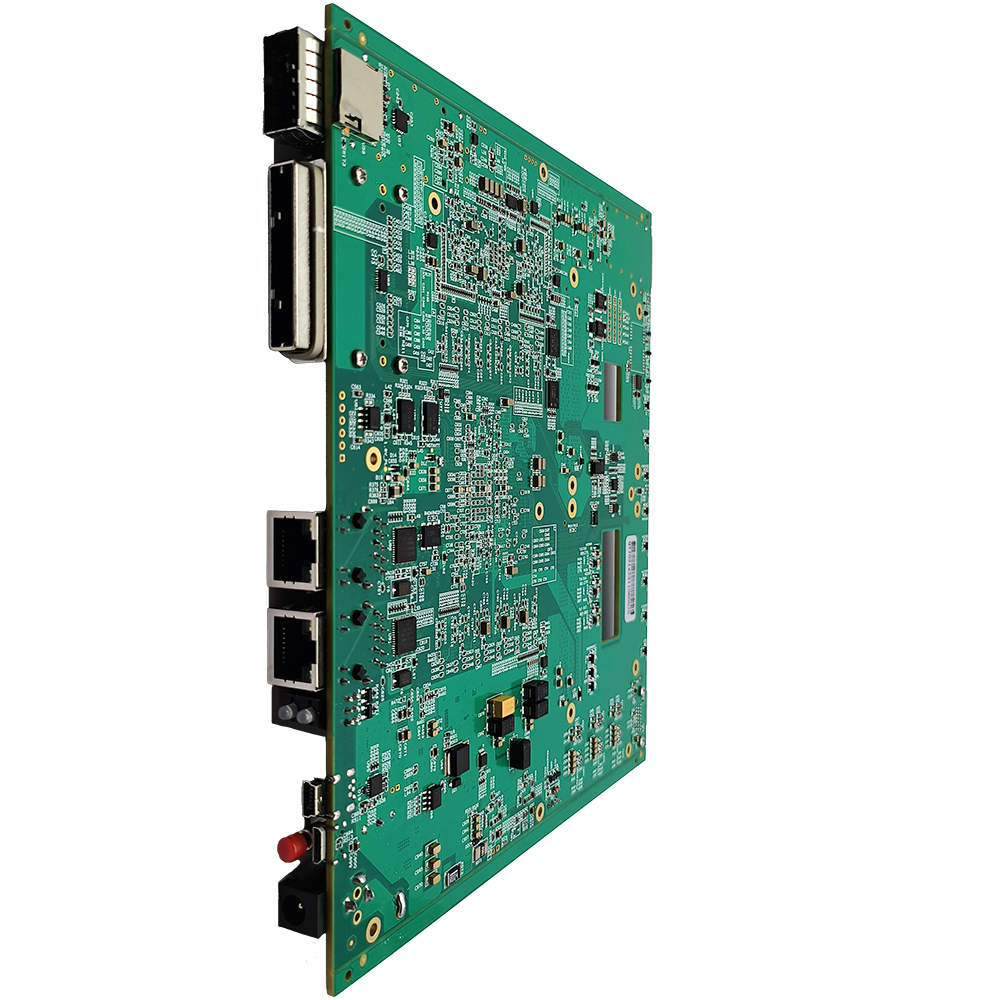

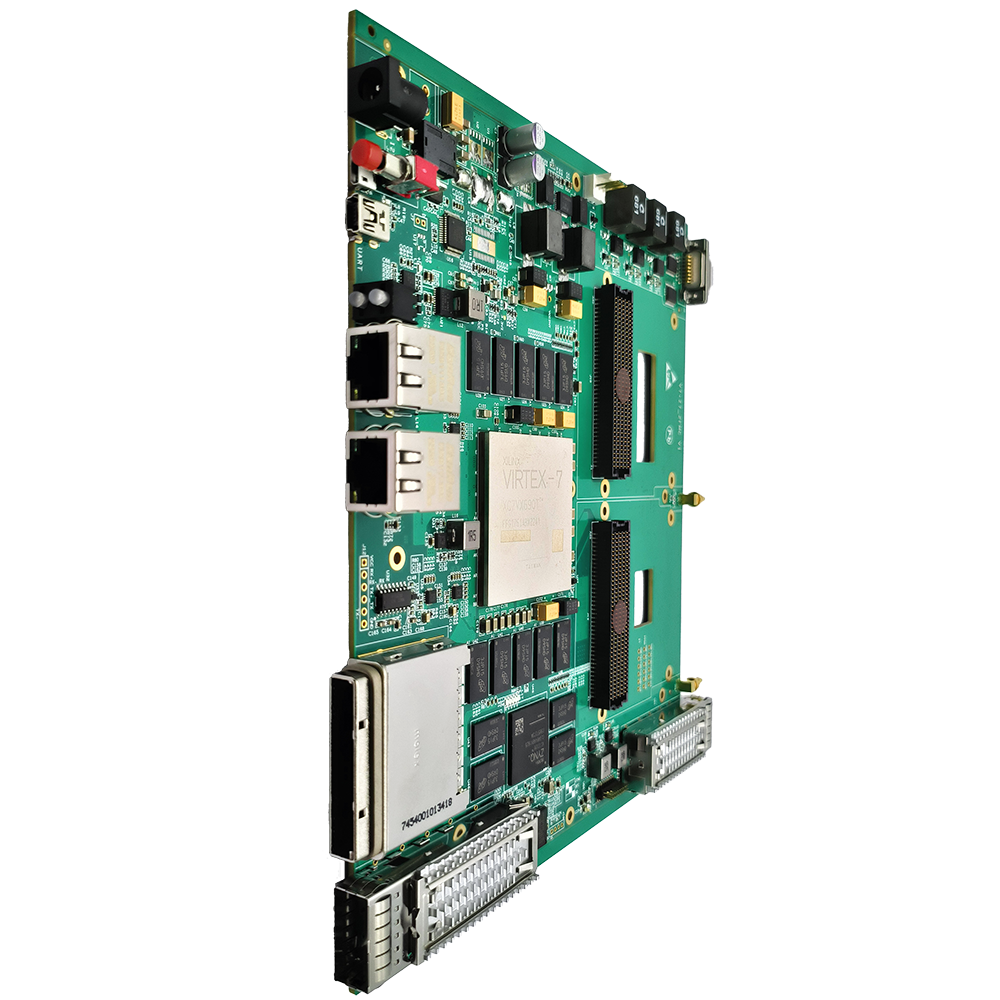

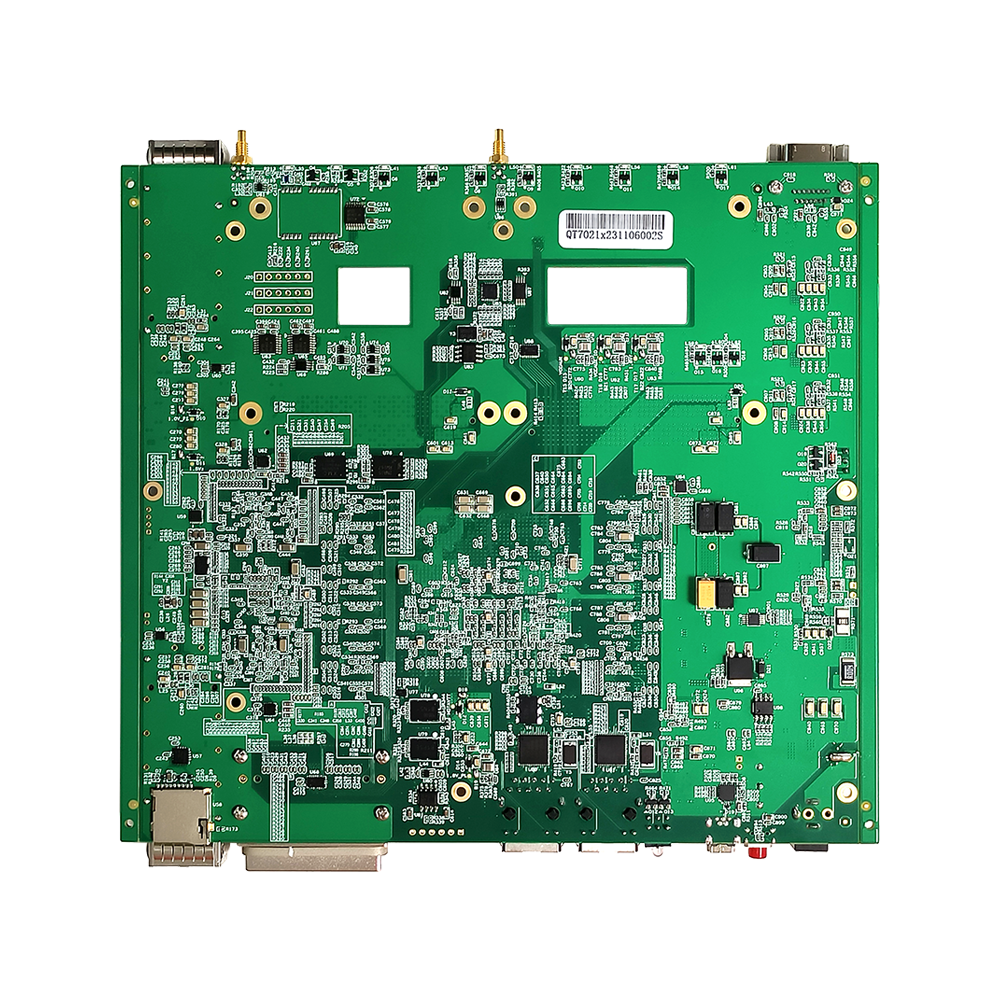

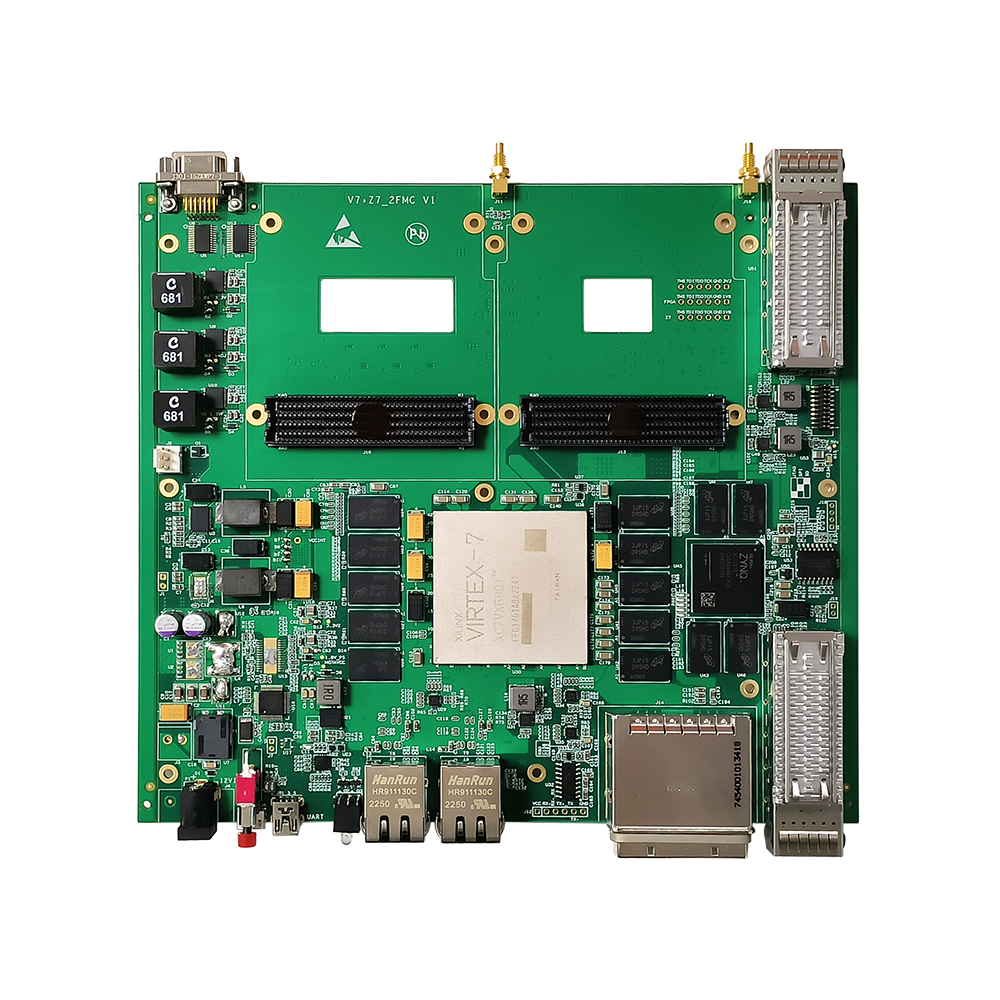

QT7021板卡是一款高性能的FMC載板。板載2個HPC形式的FMC連接器。板卡選用了1片Xilinx Virtex 7系家族中的XC7VX690T-2FFG1761芯片負責計算和處理,,另外搭配一顆Zynq系列的XC7Z020-CLG484作為系統控制,。XC7VX690T搭配了2組每組5顆16bit/512MB的DDR3-1866的SDRAM(其中一顆作為ECC校驗),還搭配了1顆256Mb的SPI Flash加載程序,,硬件預留1顆SPI Flash作為存儲,。XC7Z020的PS和PL分別搭配了2顆16bit/512MB的DDR3-1866的SDRAM,PS端還搭配了一顆256Mb的SPI Flash加載程序,。板卡還支持其他豐富的各種接口,,一個eMMC模塊接口(也可配置成GPIO/CAN/UART/IIC/SPI/PJTAG等接口),一個Micro SD卡槽,,2個標準RJ45的千兆網口,,一個Mini USB轉接UART接口,1個Micro USB轉接JTAG下載口和1個6pin的JTAG口,,1個6pin的422串口(預留支持選焊成232和485電路),, 2個QSFP+的光纖口,1個J30J形式的13路3.3V標準GPIO接口和2個SSMC形式的普通IO口(其中1個預留有GPS電路,,可支持RF信號輸入),。還有一個高速擴展口,可以支持PCIe 3.0x4的信號擴展,。
QT7021通過2個HPC的標準FMC (VITA 57.1)接口向外部提供豐富,、高速且可配置的數字I/O資源,其中每路FMC可提供82對高速差分線(含2對差分時鐘線),、10組共20對超高速DP差分對及2對超高速差分時鐘線,,客戶可以根據應用需求靈活地選擇FMC子卡,比如ADC子卡,、DAC子卡以及光纖子卡等,。同時可支持Windows,Linux上位機驅動,。便于構建靈活,、高效的開發及使用環境。

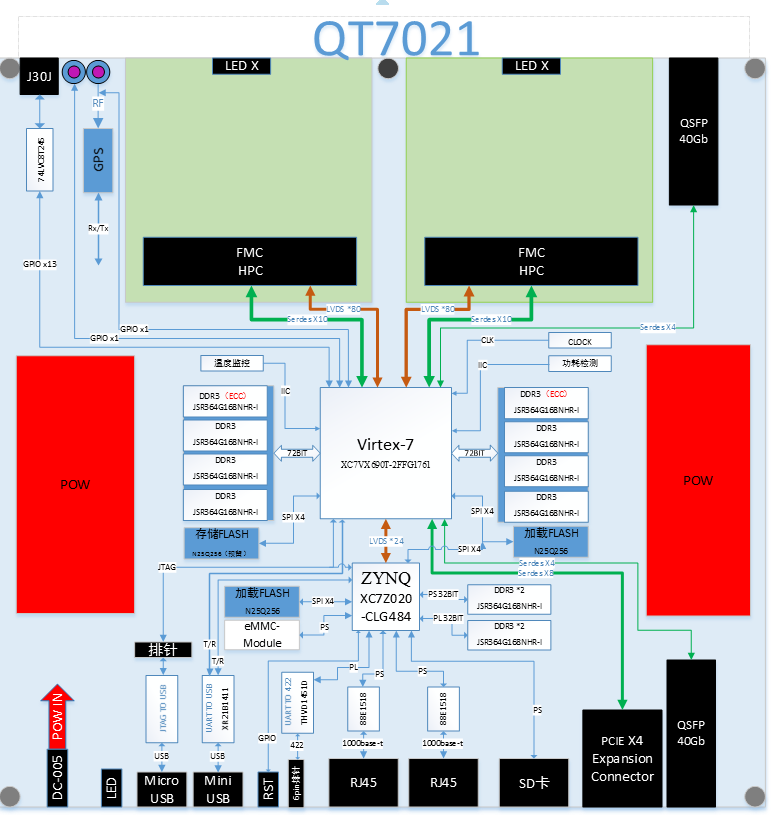

系統框圖
