產品簡介

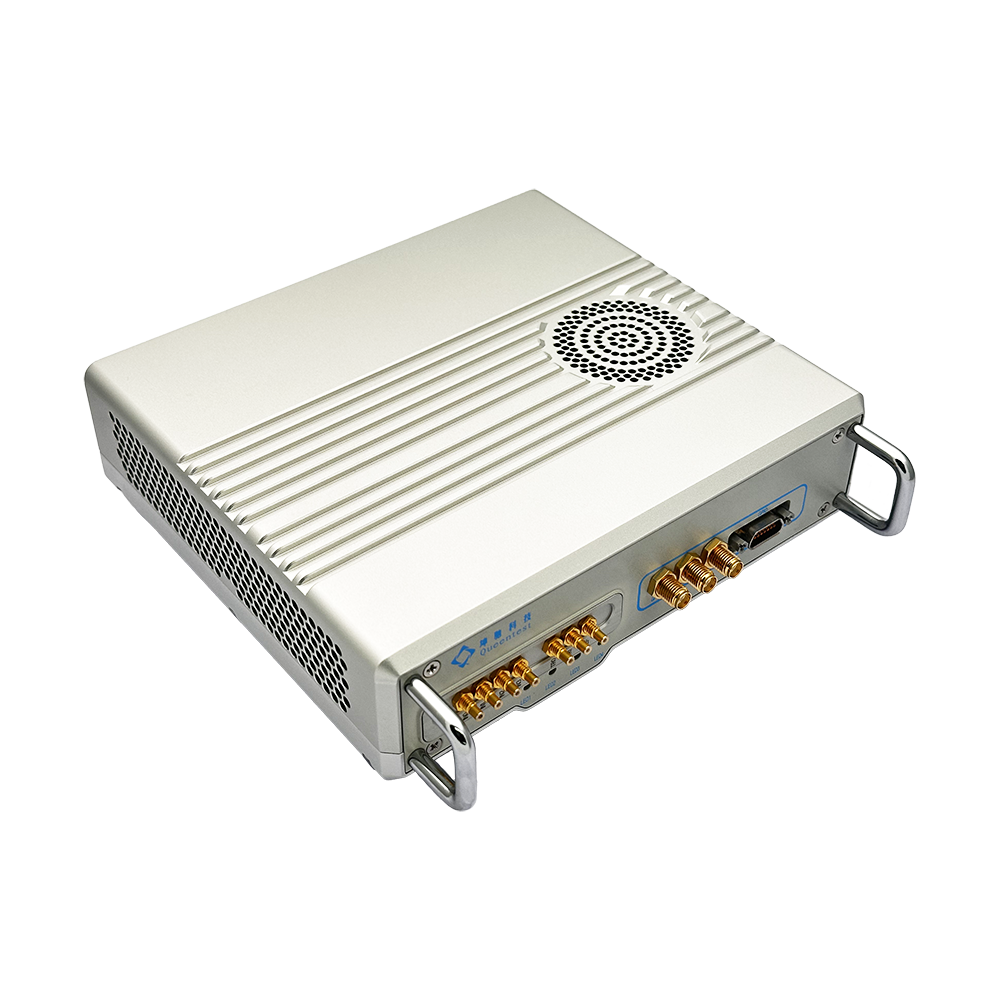

坤馳科技自主研發的QT20135是一款同時支持交流耦合與雙極性寬帶信號輸入的高精度高速數據采集卡,，它具有16bit分辨率,、2或4通道和1G/500MSPS采樣率的指標,。板載FPGA具備實時信號處理能力,，可以進行大數據量的實時信號處理，這些特性使QT20135成為中頻信號采集,、雷達,、復雜電磁環境、及無線頻譜應用領域進行信號采集和分析的理想工具,。QT20135提供靈活配置的硬件組合,，獲得性能、功耗和成本之間的最佳平衡,，其便攜式設計與以太網接口,，應用于場外、便攜式,、分布式應用的理想之選,。
技術規格
——最大支持4通道同步采集；
——最高1G/500M SPS采樣率,；
——16bit轉換精度,；
——支持交流耦合，50歐姆輸入阻抗,；
——1900mVpp輸入量程,；
——板載2GB DDR3存儲器；
——支持外部觸發輸入或輸出,；
——支持外參考或者外采樣時鐘輸入,；
——支持多個用戶自定義擴展IO；

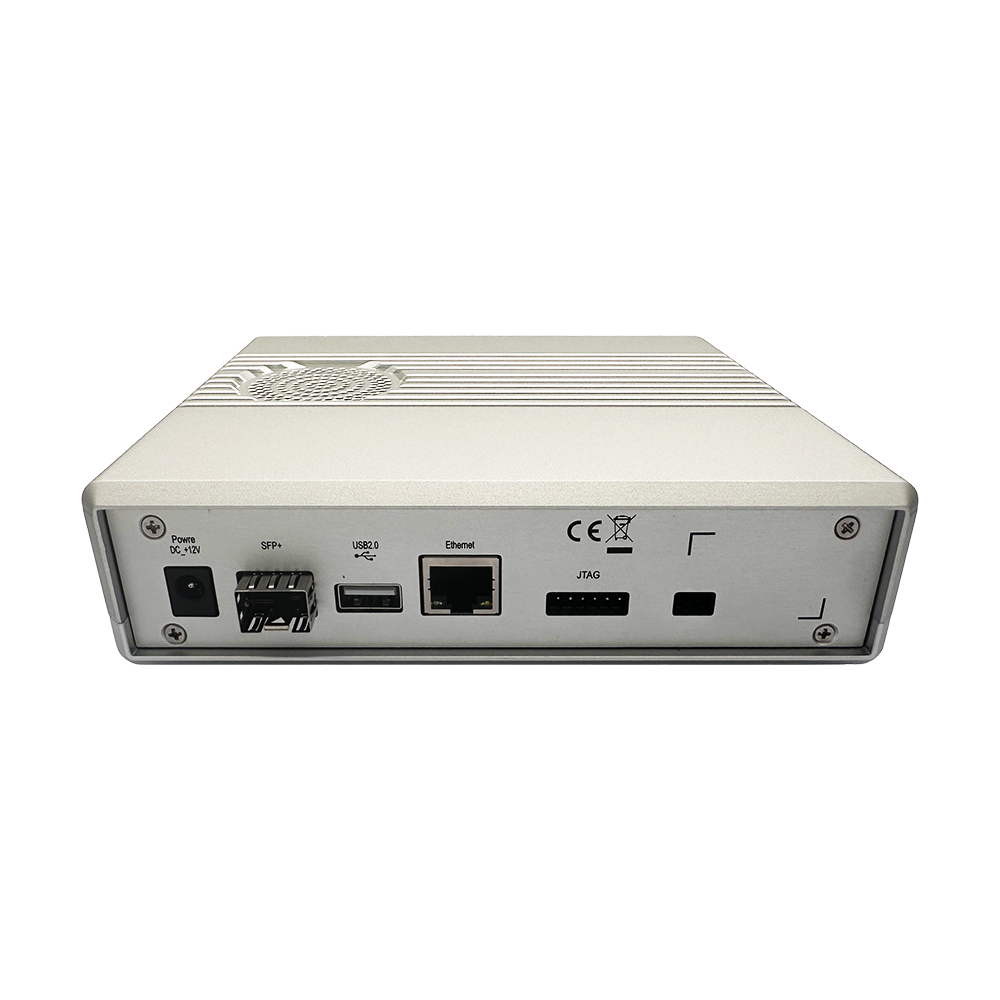

——SFP+,，千兆網等接口,；
——FPGA支持用戶自定義邏輯開發
應用領域
——雷達回波信號采集
——衛星中頻采集
——頻譜偵聽
——通信系統
——軟件無線電
客戶價值
——可實現多通道同步采集；
——具有板載FPGA實時信號處理能力的高速16bit采集卡,；
——板載M.2形式的SSD存儲數據,；
——小巧設計，多種外設接口設計,；
——大容量板載存儲器,；
——嵌入式應用理想之選；
——可集成滿足OEM領域應用的實時信號處理模塊：如累加,、峰值檢測,、以及FFT等。
軟件支持
Windows 設備驅動
QT20135提供64位Windows 7,、64位windows 10及Linux設備驅動程序?？梢允褂肰isual C++,，Visual Studio 201x進行二次開發,。
示波軟件
示波軟件運行即可開始進行測量，無需編程,。它集成硬件設置,、數據顯示、示波器,、瞬態記錄,、分析和保存數據等功能，并在易于使用的統一界面下完成以上所有功能,。
軟件開發包（SDK）
QT20135的SDK可以使用Visual C++,， Visual Studio 201x進行二次開發。
SDK包括操作板卡的所有QTAPI函數和典型應用的參考實例,。QTAPI編程參考手冊詳細描述了API函數的定義和使用方法,。
