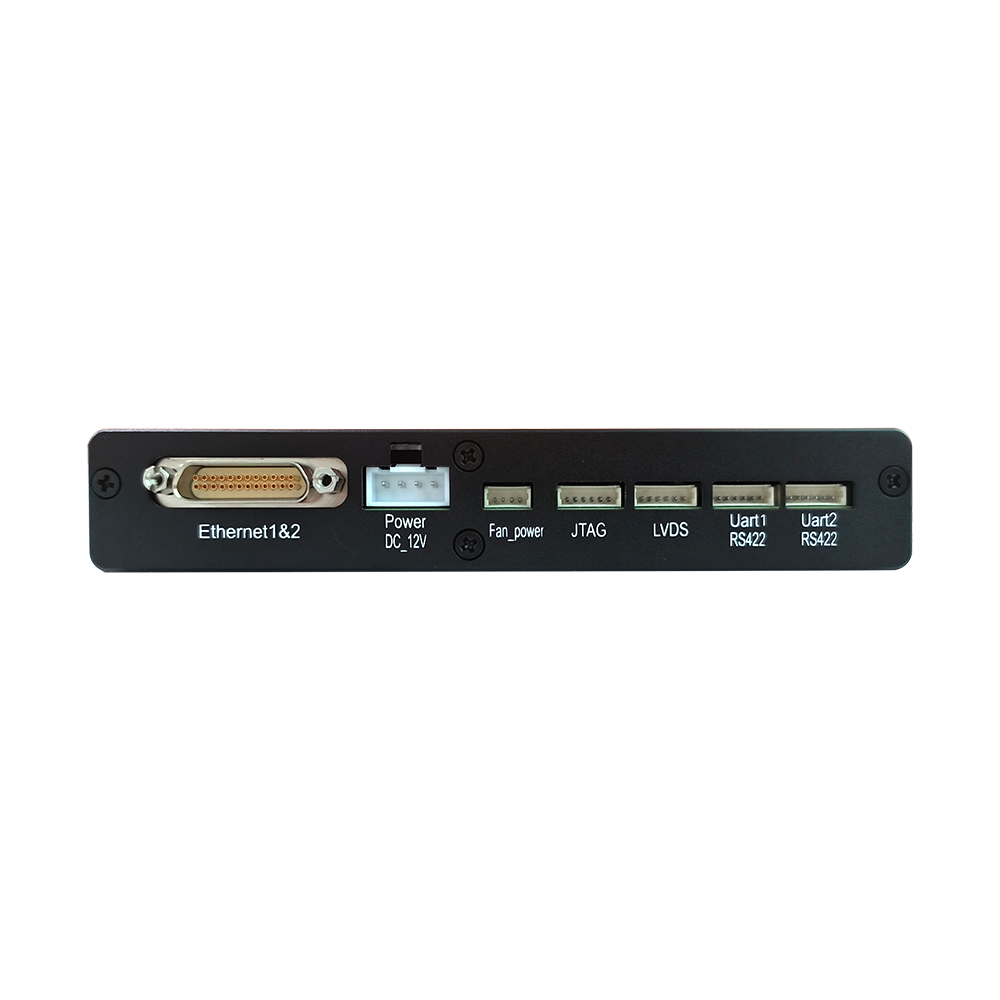

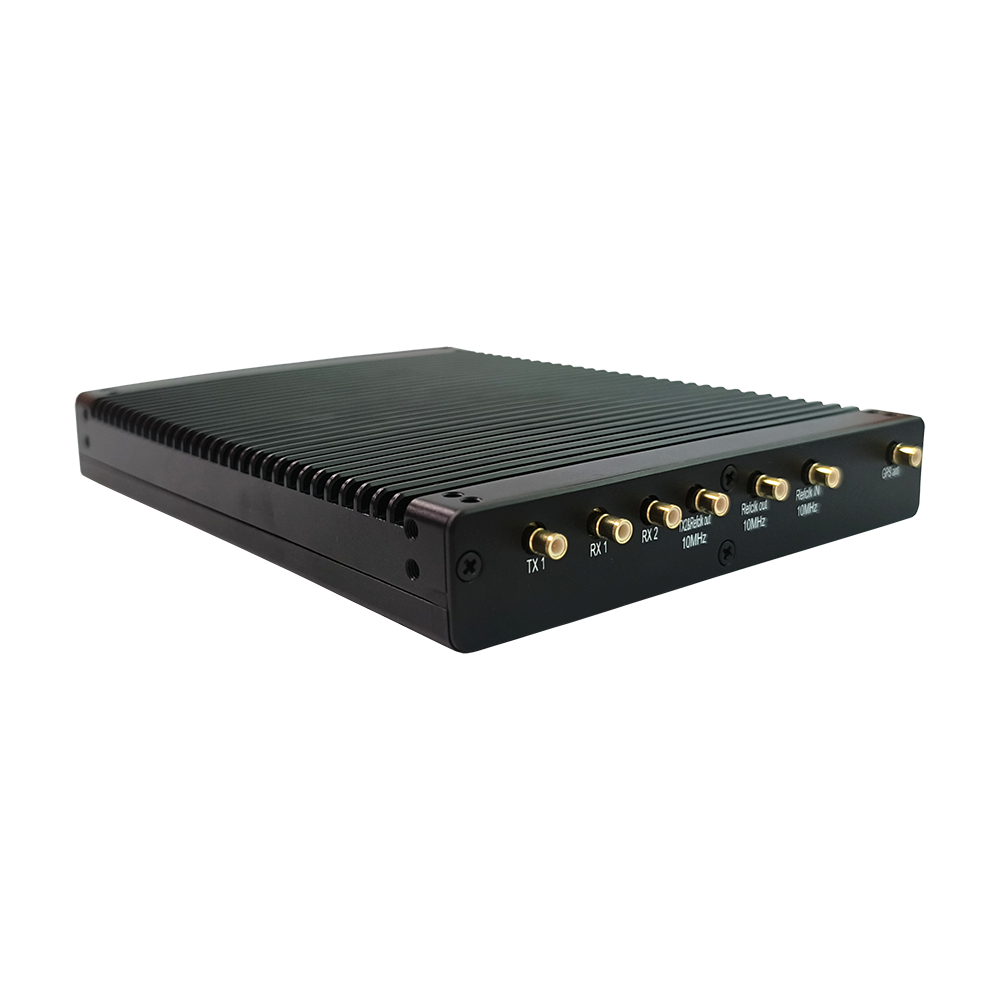

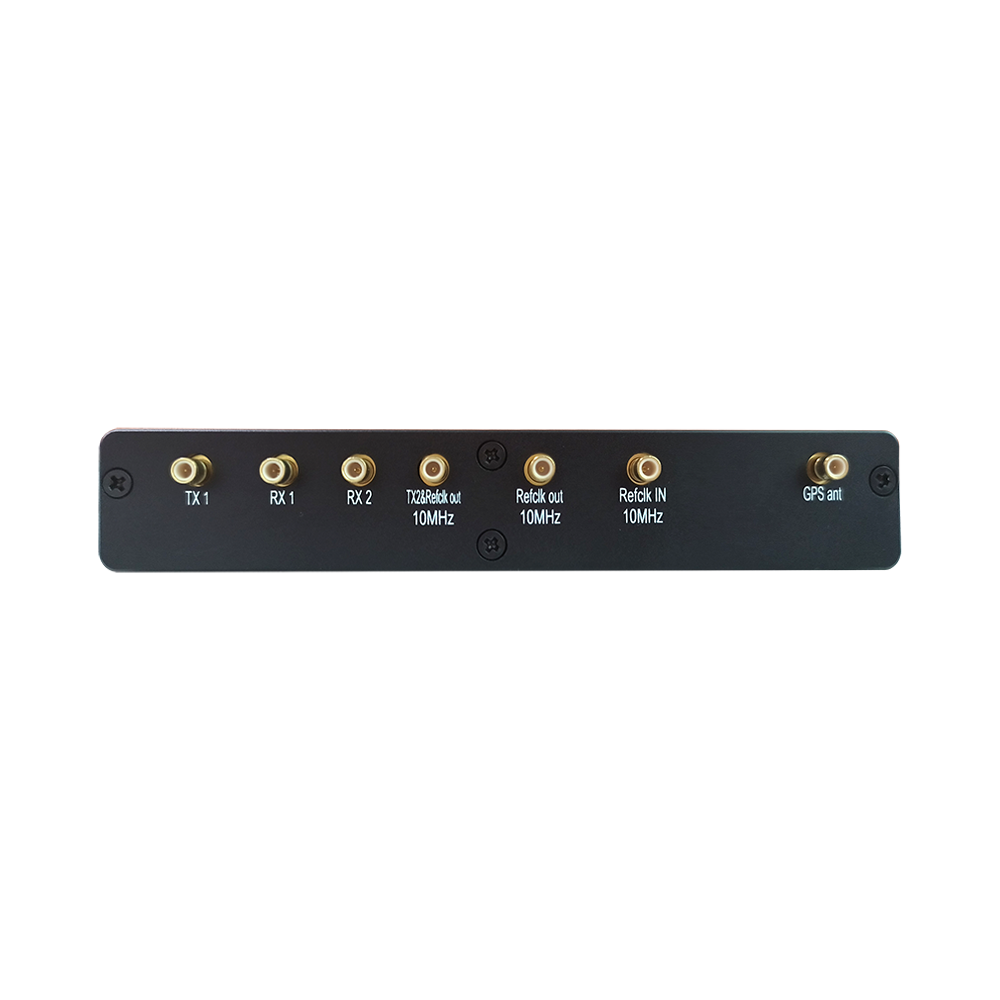

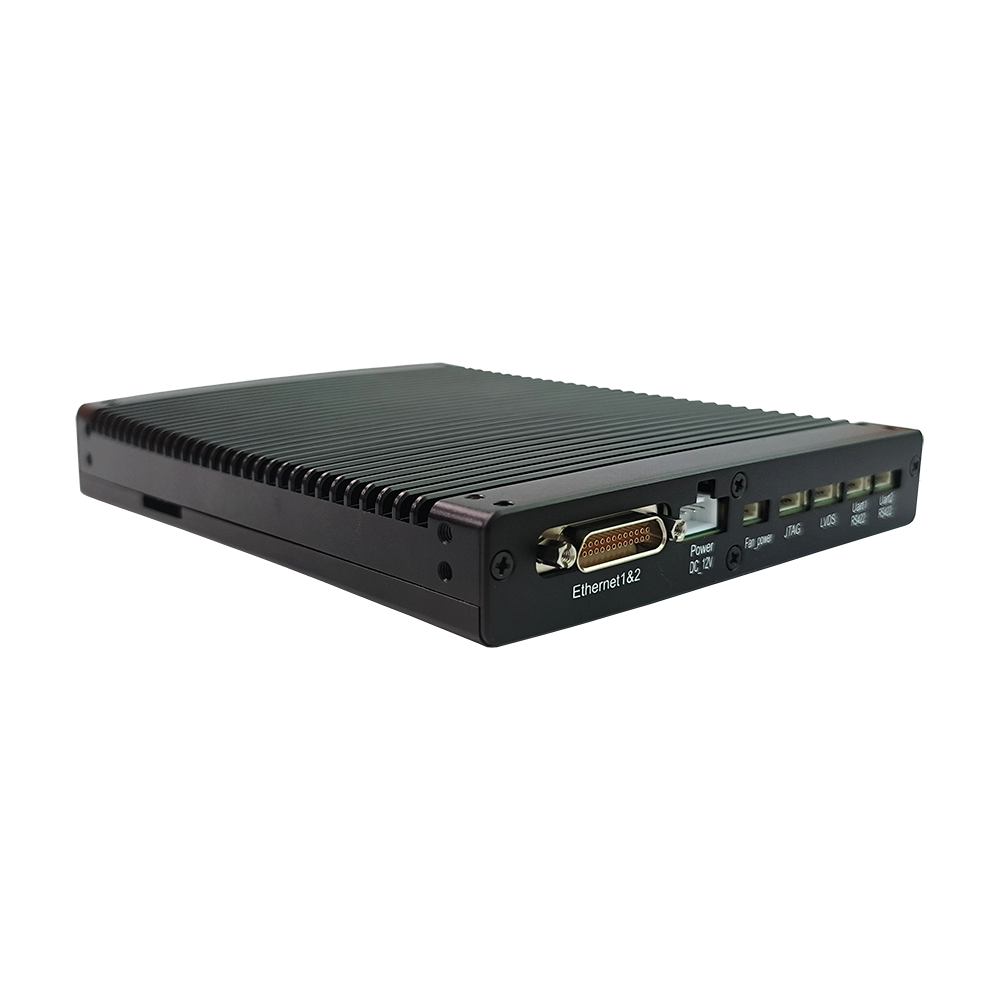

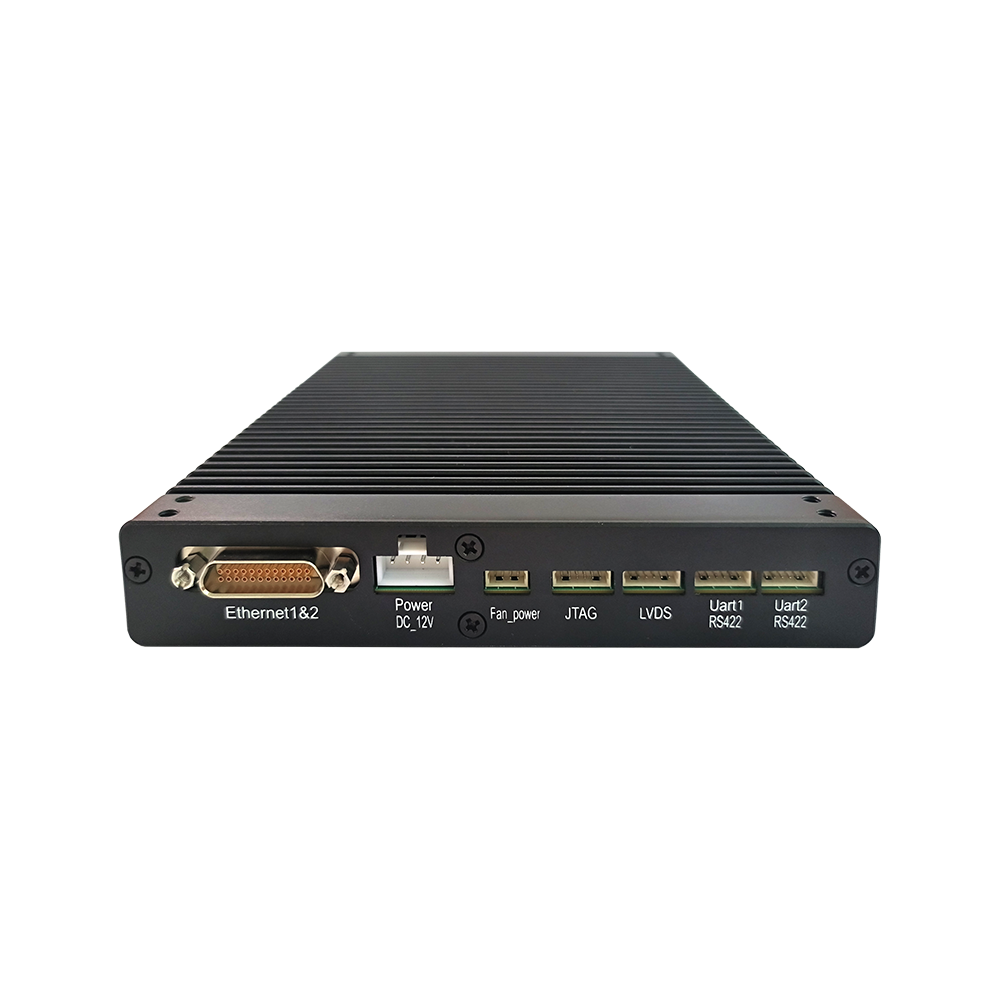

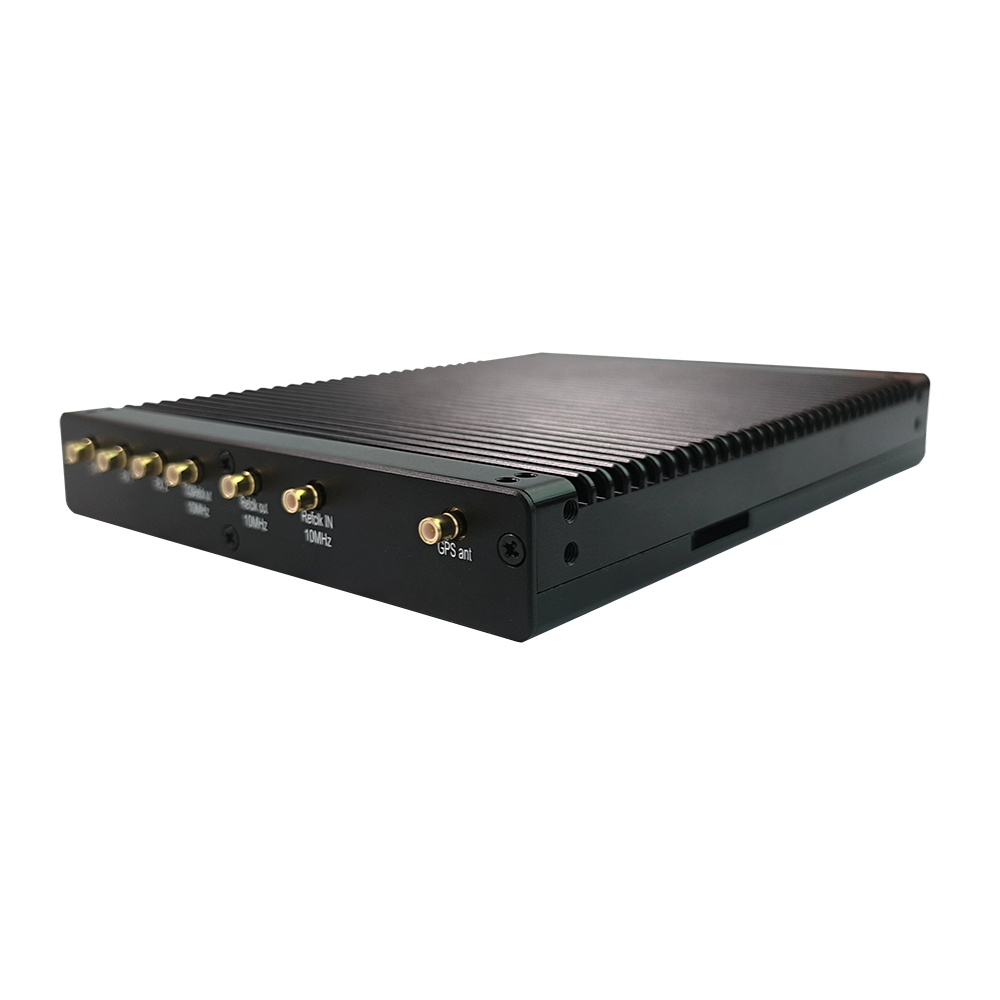

產品簡介
坤馳科技自主研發的QT2509RF是一款主要面向機載應用場景的衛星通信寬帶數據收發功能需求，在實現L波段的數據收發功能的基礎上,，增加GPS以及授權管理等功能的通信設備，同時具備將來可擴展頻段的能力,。設備主芯片采用Xilinx Zynq UltraScale+ MpSoC系列芯片,，支持嵌入式操作系統的同時,，可以根據不同的應用,，利用芯片的可編程部分完成通信數據的編解碼、濾波,、測量等功能,。設備包括常見的通信接口如以太網，串口,，可定制GPIO等,。為了便于機載應用，所有的接插件都采用了物理鎖緊結構,，能夠應付震動環境下的可靠連接,。
QT2509RF設備支持TDD應用方式（發射和接收采用同頻點）,，實現1路L波段接收通道和1路L波段的發射通道，為了適應有緣天線的應用,，兼顧減少機上線纜的考慮,，發射通道采用合路器耦合1路10MHz時鐘信號連同有用發射信號后通過發射端口采用1跟同軸電纜進行信號的傳輸。
系統框圖
技術規格
——設備主芯片：ZU15EGFFVB1156-2,，QSPI Flash加載方式
——1路發射通道,，射頻發射功率-40dBm～0dBm
——1路接收通道，射頻接收功率-30dBm～-60dBm
——支持瞬時信號帶寬200MHz
——10MHz時鐘信號合路輸出
——合路時鐘功率≥0dBm
——支持L波段的信號收發功能
——支持外部10MHz參考時鐘輸入
——板載PL側2GB DDR4內存,，數據位寬32bit,，數據速率2400MT/s
——板載PS側4GB DDR4內存，數據位寬 64bit,，數據速率2133MT/s
——板載2路千兆網口
——2路RS422電平的串口,，由芯片的PS側引出
——2對LVDS信號預留接口
——1路JTAG接口，方便進行設備現場調試
——板載GPS模塊,，實現時間和地理位置信息獲取,，采用外接GPS天線
——板載miniSIM卡座，支持SIM卡授權管理功能
——支持M.2 SATA SSD
——支持外部輸入電源輸入DC +12V,，整機功耗不超過50W
——支持嵌入式操作系統
——支持FPGA定制開發
客戶價值
——靈活的配置方案
——縮短開發時間,，加快產品上市速度
——可集成滿足OEM領域應用的實時信號處理模塊：如DDC、DUC以及FFT等
應用領域
——低軌衛星通信
——5G TDD通信
——L波段
軟件支持
設備驅動
QT2509RF提供64位驅動程序,。
Windows支持Windows 10,，Windows11，Windows Server 2019等主流版本,。
Linux系統支持Ubuntu,，Centos，Redhat等版本,，嵌入式Linux系統,，國產化系統上也能夠很好的支持。
采集回放軟件
通過采集回放軟件可進行信號分析,、測量,、回放，無需編程,。軟件集成了硬件設置,、數據顯示、示波器,、瞬態記錄,、分析和保存數據等功能，并在易于使用的統一界面下完成以上所有功能,。

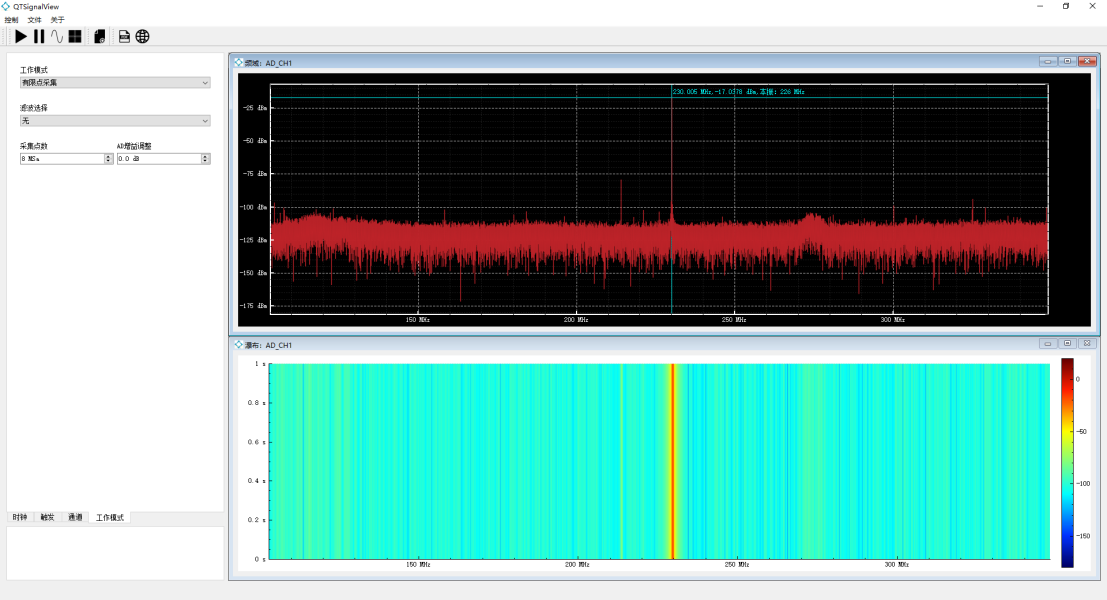

圖 24 采集回放軟件界面
軟件開發包（SDK）
QT2509RF提供計算機上使用的開發包,，通過軟件編程實現對板卡功能的控制,，提供開發接口文檔說明以及例程參考，能夠快速的將板卡功能集成到具體應用場景系統中,。開發語言支持C/C++,、C#、Python等主流開發語言,，支持Visual Studio,、QT Creator等多種開發環境。
主要性能與指標
