產品簡介

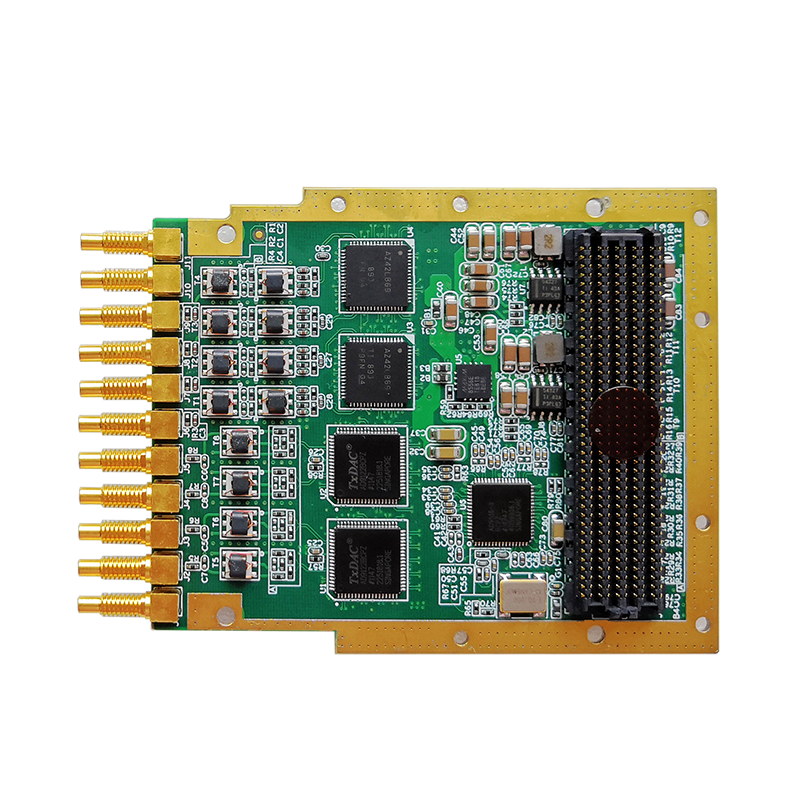

QT7351是一款高分辨率、高采樣率的ADC+DACFMC子板,。它同時支持4路16位250MS/s的A/D通道輸入和4路16位500MS/s的D/A通道輸出,。板卡支持觸發輸入和觸發輸出；內參考,、外參考,、外時鐘三種時鐘方式，可通過SPI總線實現時鐘源選擇,。通過參考時鐘可實現多個板卡的同步,。

QT7351板卡的電氣與機械設計依據FMC標準(ANSI/VITA57.1)，通過一個高密度連接器（HPC）連接至FPGA載板,。因?yàn)長PC形式的FMC連接器不具有HA和HB兩組BANK以及吉比特接口信號引腳DP,。如果載板為LPC連接器的話，只能支持ADC功能,，無法支持DAC功能,。前面板I/O裝配11個SSMC同軸連接器。QT7351設計了風冷和導冷版本,，可適應于坤馳的多種FPGA載板,，如QT7010、QT7011,、QT7020,、QT3011及Xilinx和Altera等通用載板，以進行高性能的算法計算,。

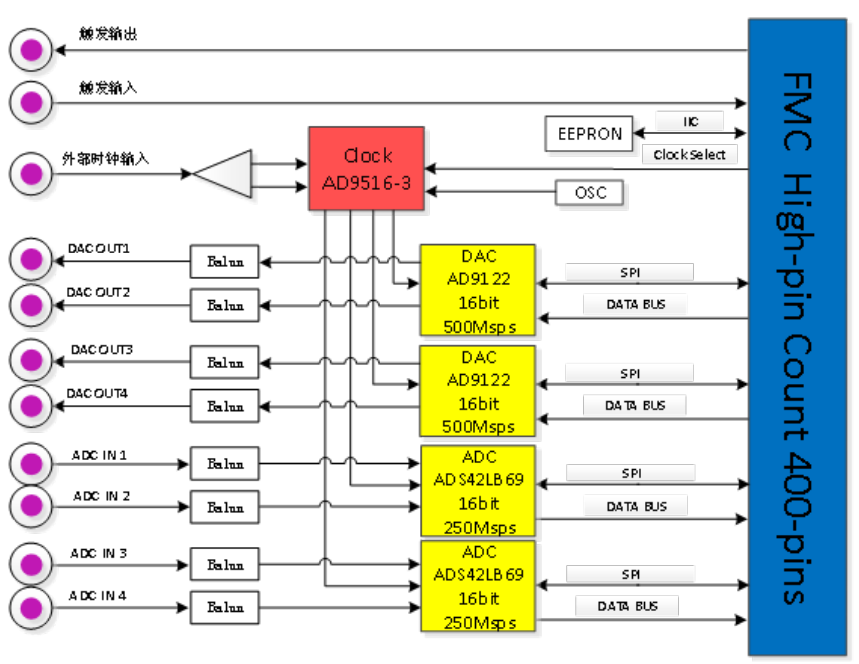

系統框圖

技術規格

——11個SSMC的連接器,，其中4個分別對應模擬信號輸入1-4；4個分別對應模擬信號輸出1-4；一個為外部時鐘輸入(CLK),；一個為觸發信號輸入,；一個為觸發信號輸出；

—— 采樣頻率：4通道 16bit 250MS/s AD輸入和4通道16bits 500MS/s DA輸出

—— 最大模擬輸入頻率:400MHz（2-Vpp時）;

—— 適應范圍：完全符合Vita57.1規范,，包括結構件,，子卡尺寸，面板連接器,，正反面器件的限高等,，大大提供了子卡的通用性和適配性

—— 多種散熱方式：風冷或?qū)Ю?

—— AC耦合輸入/輸出

—— 時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

—— HPC高引腳數連接器,，LPC僅支持部分功能

—— 工作溫度：商業級0℃～ +70℃ ,，工業級 -40℃～ +85℃

客戶價值

—— 快速交付

—— 可維護性好
—— 易于集成
—— 高速高精度選擇

應用領域

—— 軟件無線電
—— 寬帶MIMO應用
—— 數字波束成形
—— （雷達/聲納）電子戰
—— 物理實驗
—— 信號智能
—— 航空航天和測試儀器
