激光測距相對于其他測距,如微波測距,,往往具有探測距離遠,、測距精度高,、抗干擾能力強,、保密性好,、體積小,、重量輕的特點,。使用脈沖能量高、峰值功率大的激光器,,是衛星激光測距系統獲得較高測距能力的前提,,同時,系統的其他模塊也有相應配套要求,,如數據處理部分同樣要求速度快,、精度高。北京坤馳科技有限公司針對激光高速脈沖測距系統的特殊應用,,研制出了一款可用于衛星激光測距的高速數據處理解決方案。
系統簡介:
衛星激光測距技術集光機電于一身,涉及計算機軟,、硬件技術,光學,、激光學、大地測量學,、機械學,、電子學、天文學,、自動控制學,、電子通訊等多種學科。因此SLR測距儀系統十分復雜,消耗較大,故障率較高,同時受天氣因素制約,維護起來也比較困難,需要花費較大的人力物力,但它又是目前精度高的絕對觀測技術手段,。
其測距原理為:由激光器對被測目標發射一個光脈沖,,然后接收系統接收目標反射回來的光脈沖,通過測量光脈沖往返的時間來算出目標的距離,。

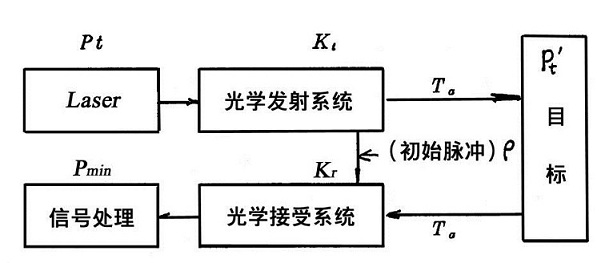

系統框圖:
系統組成:
衛星激光測距系統按照各部分用途大致分為:激光發射,、激光接收、信息處理和信息傳輸四大部分,。
-
激光發射部分的作用是產生峰值功率高,,光束發散角小的脈沖激光,,使其經過發射光學系統進一步準直后,射向所測衛星,。
-
激光接收部分是接收從被測衛星反射回來的微弱激光脈沖信號,,經接收光學系統聚焦后,照在光電探測器的光敏面上,,使光信號轉變?yōu)殡娦盘柌⒔?jīng)過放大,。
-
信息處理部分的主要作用是進行衛星測站預報,跟蹤衛星,,測量激光脈沖從測距系統到被測衛星往返一次的時間間隔t,,并準確顯示和記錄在計算機硬盤上,再由人工或自動方式形成標準格式,。
-
信息傳輸部分的作用是通過通訊網絡接收軌道預報參數和其它指令(下傳),,上傳觀測結果所形成的標準格式數據等。
硬件介紹
光學模塊
依據測量距離,、測量方法的不同用戶功能可選用各種不同性能的激光器,、發射望遠鏡、接受望遠鏡,、光電倍增管等不同光學部件與儀器,。

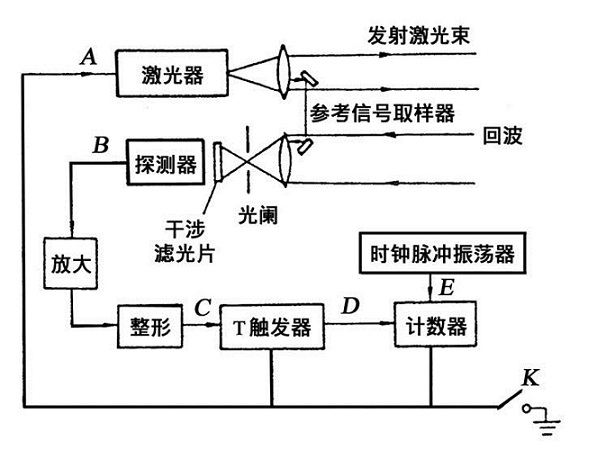

原理簡圖:
千赫茲皮秒激光器為第四代衛星激光測距之激光器。下一代衛星測距用激光器為雙波長激光器,。
數據處理模塊
性能指標:
-
10bit 2GSPS ADC,,單通道。
-
低噪聲模擬前端,,支持+/-5V~+/-200mV信號輸入,,50Ω阻抗 BNC接口。
-
板載128MB DDR2內存,。
-
16個可編程GPIO,,可用于系統控制。
-
高穩定度,,超低低抖動時鐘發生器,。
-
低噪聲電源設計。
-
LED顯示,,指示含有畸變信號的數量和狀態,。
-
FPGA實現實時信號特征檢測算法功能。
-
FPGA目標跟蹤,、距離實時計算算法,。
-
USB 2.0 接口,用戶可以通過USB進行參數配置以及接收計算結果,。
-
寬溫設計-20℃~+90℃
-
供電需求,,單電源12DC輸入,,1A電流。
-
外形尺寸:220mmX90mm

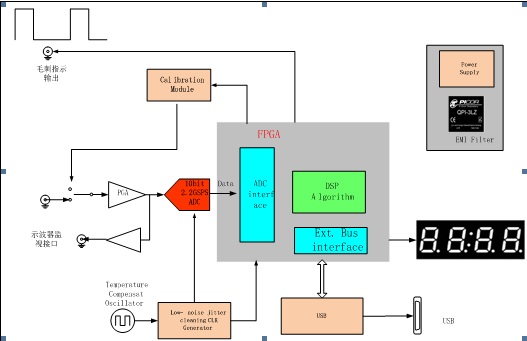

采集系統框圖:

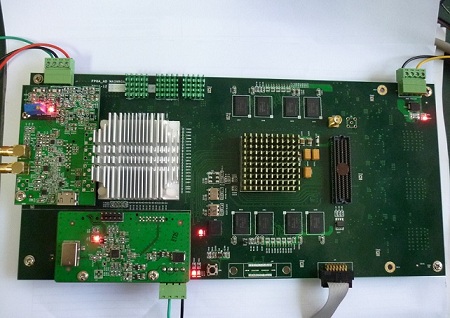

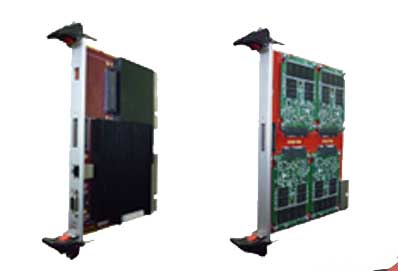

硬件外形:
性能保證:
1,、量化精度等指標:
Fs=2Gsps,; Fin=500MHz ; SNR:42 dBc; ENOB:7 bit; THD:45dBc,; SFDR:48dBc,。
2.Clock jitter的消除:
該方案中采用溫度補償晶體TCXO以及業內頂級的 Jitter cleaning CLK Generator芯片來保證clock的穩定性,Clock jitter的消除以及極低的Phase noise,。采用本時鐘解決方案,,其總的clock jitter在系統中完全能做到<1ps。< span="">
3.合理的設計方法

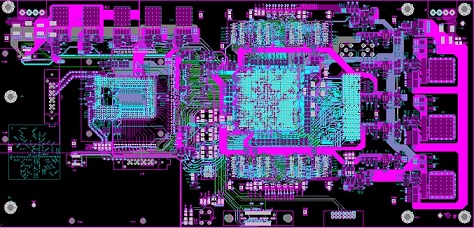

合理的高速數模混合PCB設計,,充分論證信號完整性和電源完整性,,PCB版圖如下:
衛星激光測距(Satellite Laser Ranging:SLR)是隨著現代激光、光電子學,、 計算機和空間科學發展而建立起來的一門嶄新觀測技術,。由于它具有獨特的測距方式和較高的測量精度,已在地學領域廣泛應用。目前,其觀測資料已可用于地球物理學,、地球動力學,、大地測量學、天文學和地震預報等多種學科應用,。
-
