技術指標：
-
超高速PXIex4 Gen2接口
-
1通道,，5GSS/s采樣率,；2通道,，2.5GSS/s采樣率；4通道,，1.25GSS/s采樣率,；
-
每通道獨立ADC和放大器
-
4個輸入范圍：±200mV到±2.5V
-
4G采樣（4GB）板載存儲器
-
窗口、Re-arm,、或/與觸發
-
每個系統可以同步8塊數據采集卡
-
觸發特征：單發,、流模式、多倍記錄,、門采樣,、ABA模式、時間戳
-
可工作在×4 PXIe插槽
-
與PXI軟件兼容
-
高達1.7GB/s的持續流模式
-

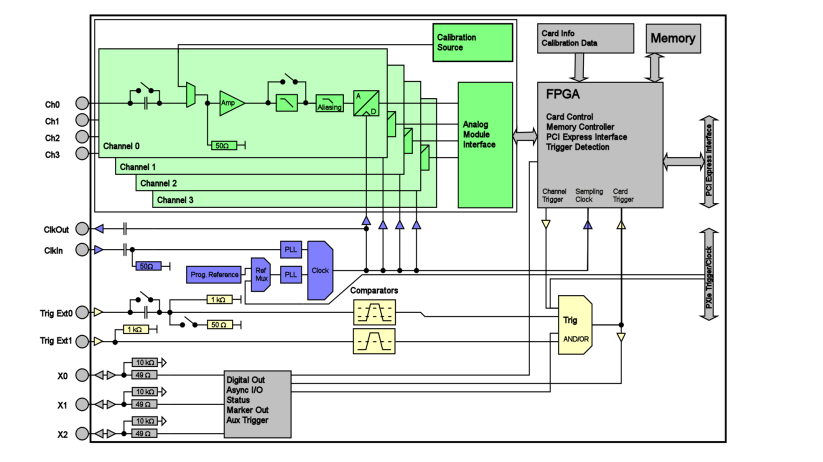

關于M4x.22原理框圖：
關于M4x系列軟件：
|
操作系統
|
建議軟件
|
驅動
|
|
WindowsXP,Vista,7,8,10
Linux內核2.6,3.x,4.x
Windows/Linux32/64位
|
VB,，VC++,，Borland C++,GNU C++, Borland Delphi, VB.NET, C#, J#, Python
SBench 6
|
Matlab, LabVIEW,
LabWindows/CVI, IVI
|
關于M4x系列板卡：
M4x.22xx-x4系列數字化儀擁有PXIe×4 Gen2接口，支持非常的數據流模式,。擁有獨立ADC的雙通道或者四通道提供8bit分辨率,，將滿足高質量的信號采集需求。該板卡采用了新的生產技術,，它的軟件架構依然是Spectrum板卡的經典軟件Sbench驅動,。所以一塊已經問世10年的200KS/s多通道PCIe采集卡和5GS/s單通道PXIe高精度數字化儀可以采用同樣的軟件進行操作。
產品選型：
|
產品
|
通道
|
大采樣率
|
大帶寬
|
|
M4x.2234-x4
|
4
|
5 GS/s
|
1.5 GHz
|
|
M4x.2221-x4
|
2
|
2.5 GS/s
|
1.5 GHz
|
|
M4x.2212-x4
|
4
|
1.25 GS/s
|
500 MHz
|
|
M4x.2211-x4
|
2
|
1.25 MS/s
|
500 MHz
|
|
M4x.2210-x4
|
1
|
1.25 MS/s
|
500 MHz
|
板卡模式
ABA模式
可選的ABA模式結合了慢速連續的數據記錄和快速采集事件,。ABA模式工作起來就像一個緩慢的數據記錄器結合快速數字化儀,。觸發事件的確切位置會在一個額外的內存中存儲為時間戳。
段平均
段平均模塊提高了嘈雜的重復信號的保真度,。帶有很小空載時間的多個重復采集數據會被積累和平均,。通過平均處理可降低隨機噪聲，提高重復信號的可見性,。
循環緩沖區模式
循環緩沖區模式是所有采集板的標準模式,。檢測到觸發事件后，數據寫入板卡的的循環內存,。事后posttrigger值記錄下來,。因?yàn)閿?shù)據連續記錄到一個循環緩沖區，使得觸發事件前的數據也能采集到,，即:Pretrigger=內存大小- Posttrigger,。
FIFO選項
FIFO模式專門用在測量板和電腦內存之間或測量版與硬盤之間的連續數據傳輸(高245MB/s在PCI-X槽,125MB/s在PCI插槽和160MB/s在PCIe插槽)。數據流的控制是由帶有中斷請求的驅動程序自動完成,。完整的板載內存用于緩沖數據,使連續數據流非?？煽?。
分塊統計
分塊統計和峰值檢測模塊在硬件內實現了一個廣泛使用的數據分析和還原技術。掃描每一塊的小和大峰值,，將包括小,、大、平均,、時間戳和位置信息存儲在內存中,。
時鐘
外部時鐘
使用一個專用連接器可以從外部系統輸入采樣時鐘。也可輸出內部采樣時鐘,，使得外部設備同步到這個時鐘,。
高精度PLL
板卡內部采樣時鐘利用高精度鎖相環生成。這個強大的設備通過精細的步長調整選擇采樣率,，可以完美適應到不同的測量任務,。市場上大多數其他板片只允許設置的固定采樣率如100MS/s,50MS/s,25MS/s,10MS/s，不能設置這些采樣率之間的任何值,。
參考時鐘
使用一個精準的外部參考時鐘(通常10MHz)是高質量的測量工具與外部設備(如信號來源)同步工作的保證,。也能提高采樣時鐘的質量。驅動程序自動基于參考時鐘的所需采樣時鐘,。
AD輸入
可選AC/DC耦合輸入
每個模擬通道都有軟件操作的AC/DC耦合選項,。當使用直流耦合，信號的所有頻率都包括了直流偏置,。選擇AC耦合,，只會采集信號的超過定義小帶寬的頻率部分。
同步采樣
所有的Spectrum采集卡基于完全的同步設計,。每個通道都有自己的獨立的輸入放大器以及一個獨立的ADC,，允許程序?qū)λ械妮斎胪ǖ赖倪M(jìn)行獨立的設置,。
板上校準
板上校準可以在用戶請求后運行,，并用內部專用的高精度校準源校準放大器。然后校準數據永久保存在板上EEPROM,并在進一步采集時自動使用,。
可選輸入路徑
每個模擬通道用戶可以在兩個模擬輸入路徑選擇,同時提供輸入范圍內高的靈活性,。“緩沖”路徑1M歐姆匹配阻抗允許標準的示波器探頭與采集卡連接。“HF”路徑有50歐姆的匹配阻抗,可提供高的帶寬和好的信號完整性,。
可選低通濾波
每個模擬通道都有選擇限制輸入帶寬的低通濾波軟件選項,。減少模擬輸入帶寬的結果是降低總噪聲,對低電壓輸入信號特別有效。
多用途I/O
所有M4x板卡提供三個通用的多用途I/O線,可分別可編程為輸入或輸出,。用作輸出時,這些線可輸出卡狀態信號如trigger-armed或?qū)⒂|發信號輸出去同步外部設備,。
軟件
第三方驅動程序
Spectrum驅動支持很多的第三方產品，可選LabVIEW,MATLAB,LabWindows/CVI,IVI.所有驅動程序附帶例子和詳細的文檔,。
程序?qū)嵗?/strong>
Microsoft Visual C++, Borland C++ Builder, Gnu C++ (CygWin), Borland Delphi, Microsoft Visual Basic, C#, J#, VB.Net, Python,，LabWindows/CVI的程序?qū)嵗及诮桓兜尿?qū)動程序包中，由于驅動接口簡單,可快速集成到其他編程語言或特殊測量軟件。
Linux
所有交付的卡都完全支持Linux,。預編譯的內核模塊包括常見的分布如RedHat,Fedora,Suse,Ubuntu或Debian,。支持Linux的SMP系統,32位和64位系統,Gnu c++的通用的編程例子以及可獲得自行編譯的驅動源。
遠程服務（選項）
使用遠程服務,，可使安裝在一臺PC的板卡與其他的PC通過當?shù)鼐W(wǎng)絡（LAN）相連接,，與digitizerNETBOX的遠程服務是一樣的。遠程服務器選項能被遠程系統中任何一塊Spectrum板卡的軟件許可激活,。
Sbench6
Sbench6是一款強大的直觀交互式軟件,。除了可迅速開始測量任務,無需編程，SBench6在一個易于使用的界面結合了硬件的設置,數據顯示,示波器,瞬態記錄儀,波形發生器,分析功能,導入和導出功能,。
Windows
板卡交付時,，帶有標準的驅動程序包含，并可以免費從我們的主頁得到新版本的驅動程序,。典型的文本編程沒有額外的SDK費用,。所有的板卡交付時都帶有WindowsXP,Windows Vista,Windows7,Windows8和Windows10,all32bitand64bit對應的驅動文件.
