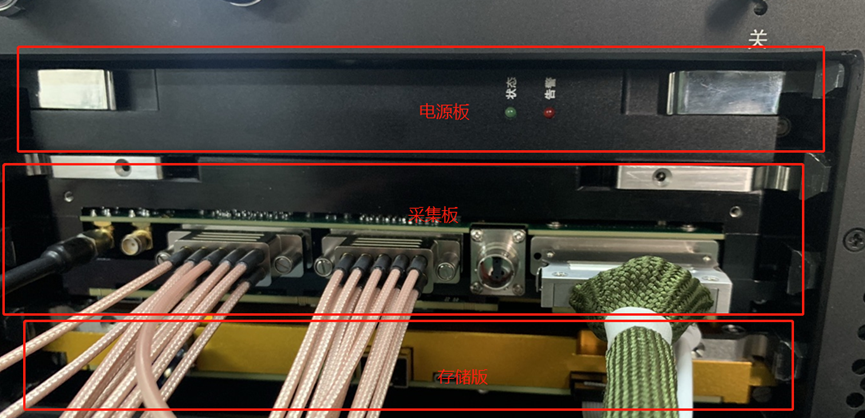

各部件功能介紹
電源板

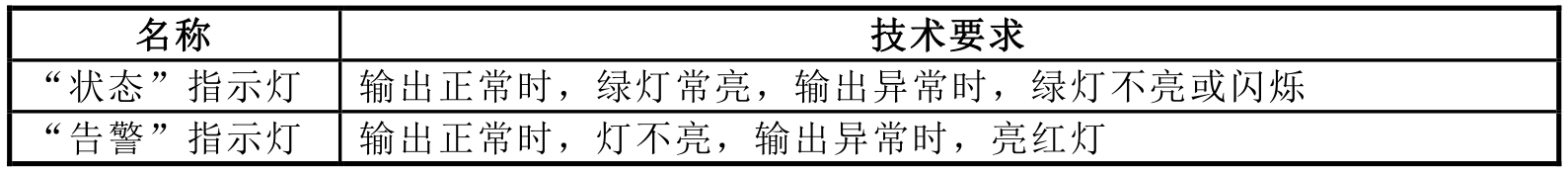

電源板負責將輸入的機載28V電源轉換為其他功能模塊需要的各種電源,。其前面板有2顆LED指示燈,,分別表示狀態(tài)如下,。
采集板

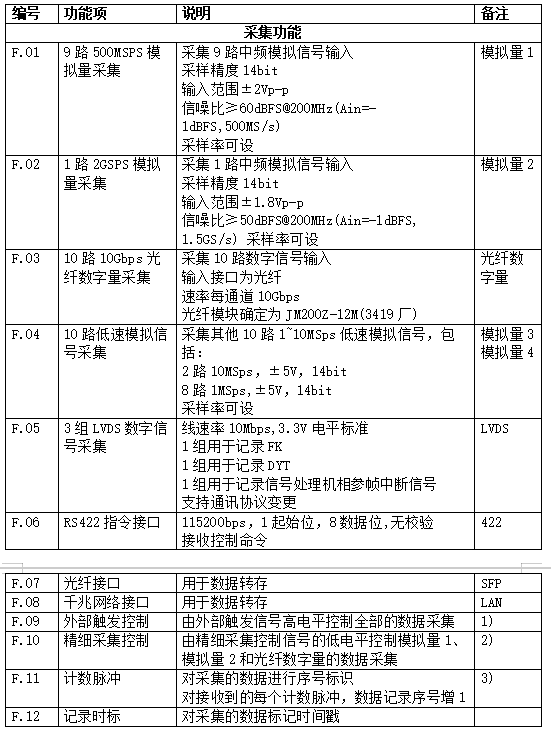

將所有需要的數據采集下來并存儲到存儲板上。包括下表中的各通道數據,。下表中的各通道數據可以同時也可以單獨,,前提是數據總帶寬不能超過存儲板的存儲帶寬限制。

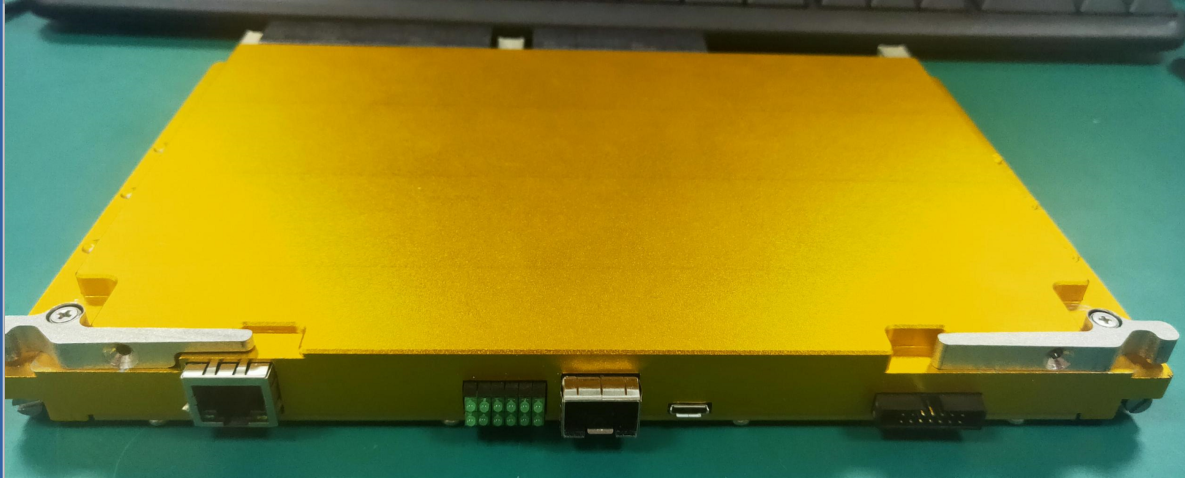

存儲板
存儲板是所有實驗數據的中轉存儲地,,存儲帶寬最高可以達到5GB/s,。帶有一個千兆網口和一個SFP形式的萬兆網口,千兆網可支持控制和數據導出(導出速度大于60MB/s),,萬兆網可支持數據導出(導出速度大于400MB/s),。

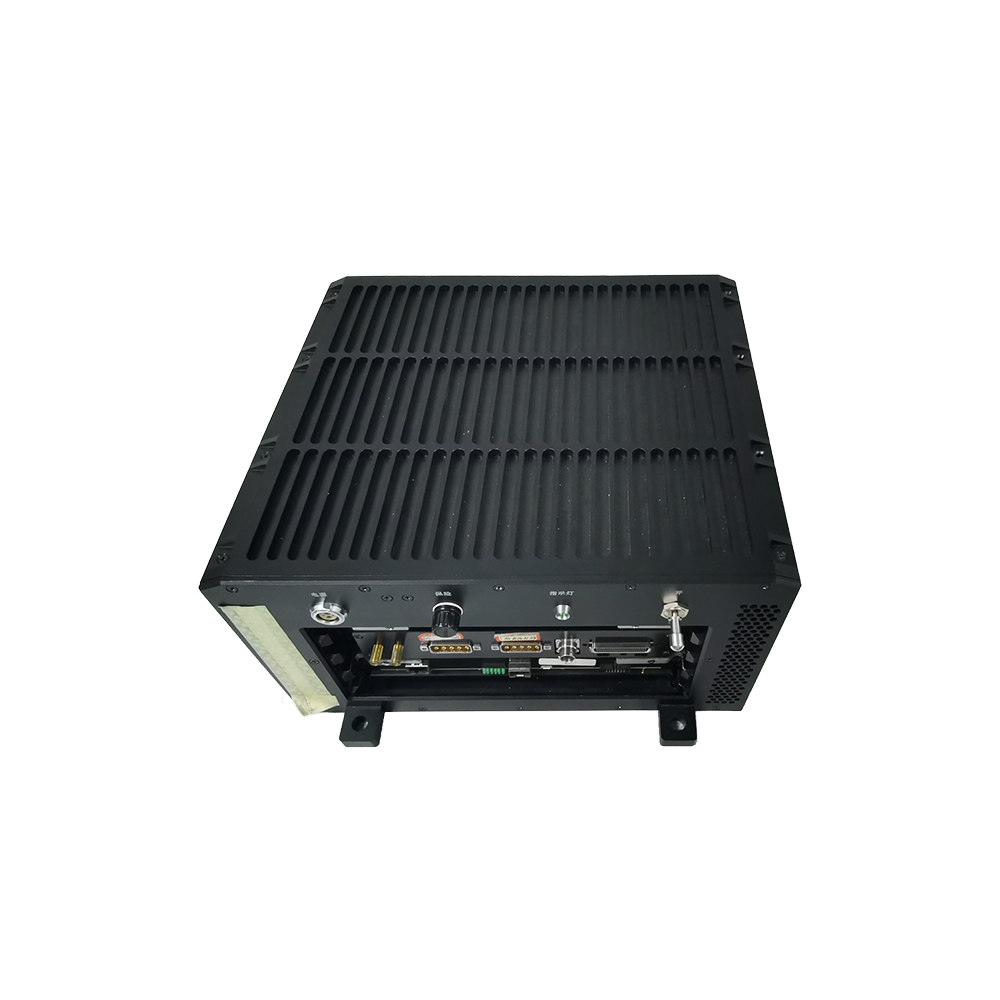

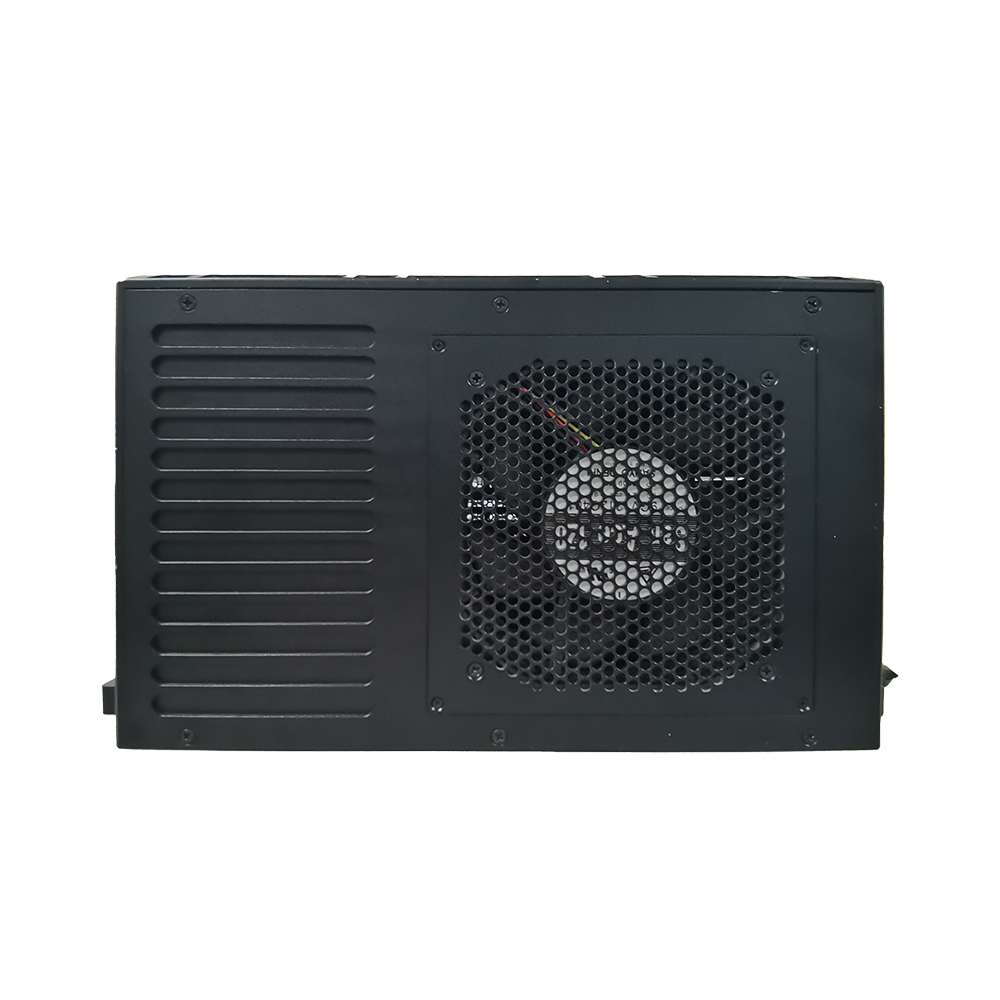

機箱

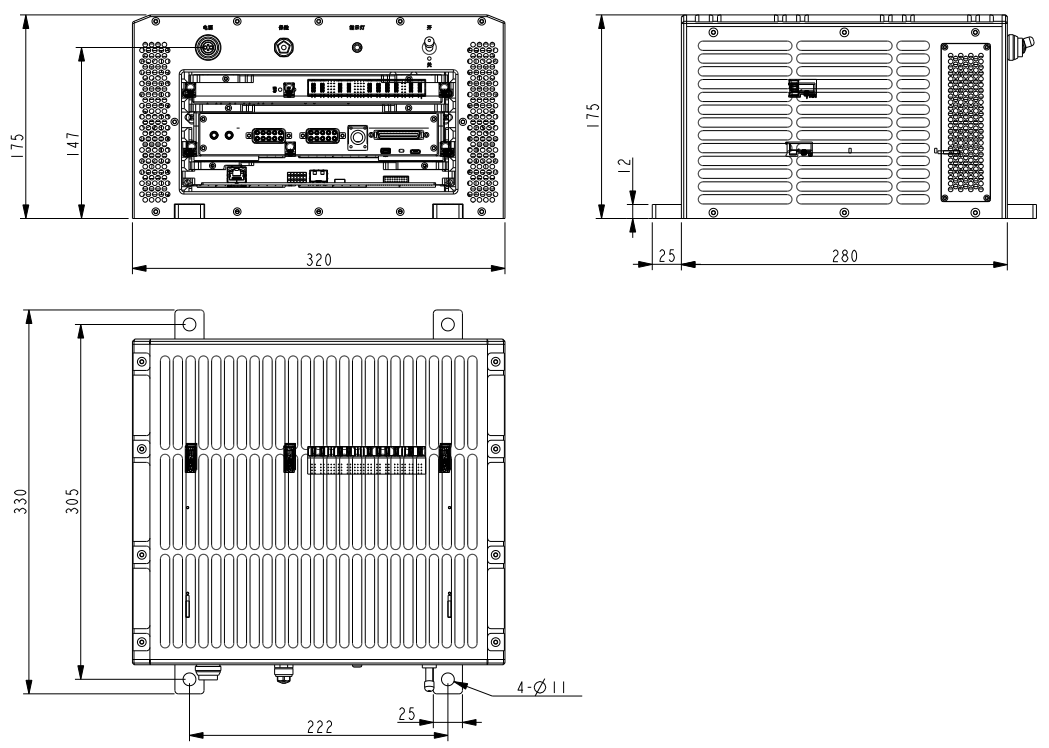

機箱與電源板、采集板,、存儲板和背板一起組成吊艙記錄儀,。機箱為標準4槽位6U VPX機箱,不含固定孔的尺寸為:320mm(長) x 280mm(深) x 175mm(高),。下圖為外形尺寸圖,。

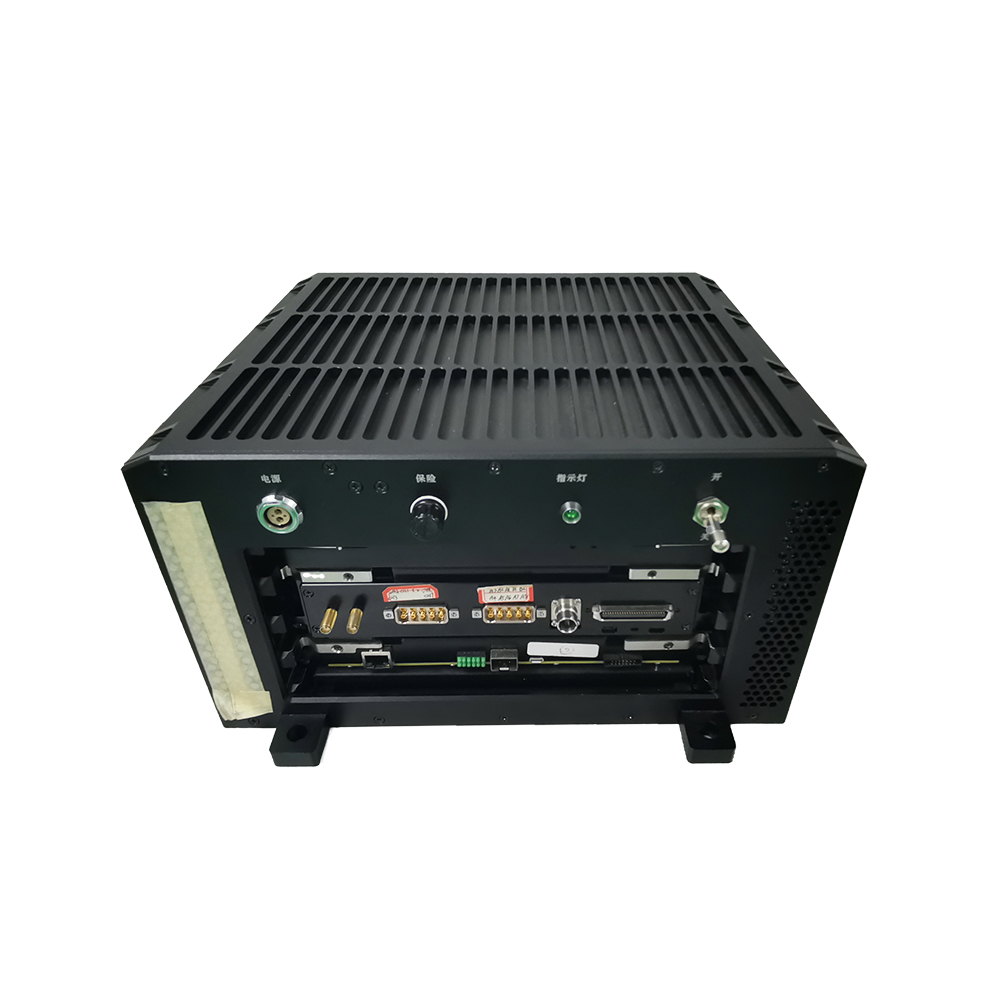

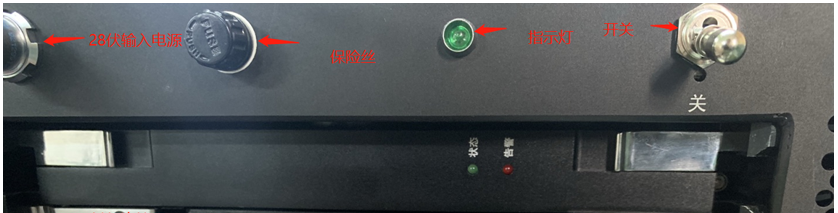

機箱最上面有4個零件,分別為電源接口,、保險絲盒,、電源指示燈、電源開關。見下圖,。
背板

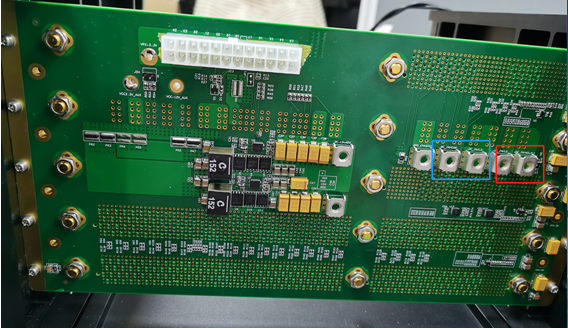

如下圖所示,,藍色方框內的接線柱連接28V的電源,藍色方塊內的接線柱連接地,,用4顆M4*6的螺絲擰緊即可。注意吊艙記錄儀機箱的背板上電方式與地面導出設備不同,,連接錯誤會燒壞電源板,。

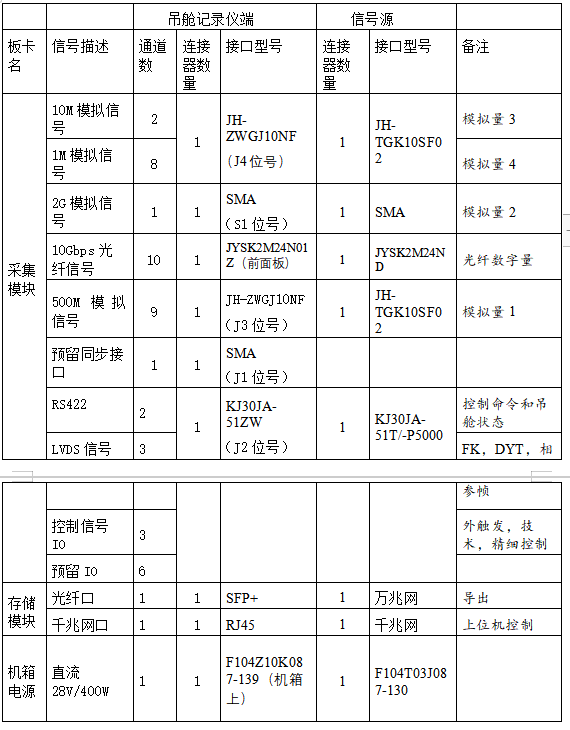

接口介紹

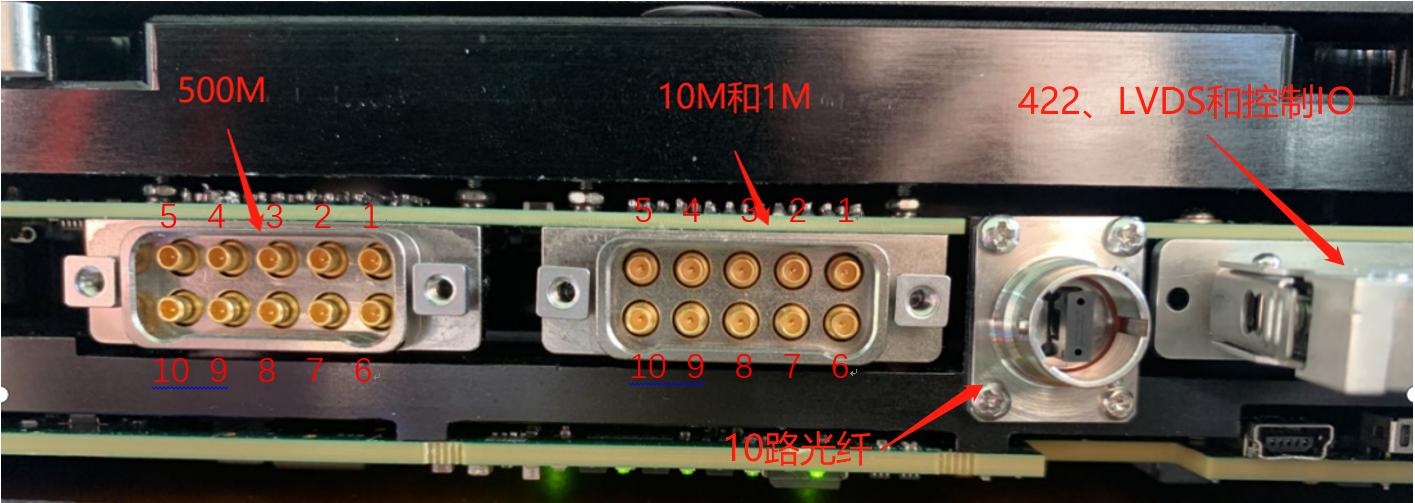

各個模擬輸入信號對應的物理通道分布如下圖所示。
其中,,500M采樣信號使用上圖左側的500M通道組,,10M和1M采樣信號使用右側通道組。500M通道組模擬采樣信號通道編號與上圖物理輸入信號通道編號之間的對應關系如下表所示:
注:表中第2行中的模擬通道編號即上位機軟件配置的實際輸入采樣信號所對應的通道編號,。
1M和10M通道組模擬采樣信號通道編號與上圖物理輸入信號通道編號之間的對應關系如下表所示:
*表中A表示1M采集通道
B表示10M采集通道
注:表中第2行中的模擬通道編號即上位機軟件配置的實際輸入采樣信號所對應的通道編號,。
