產品簡介

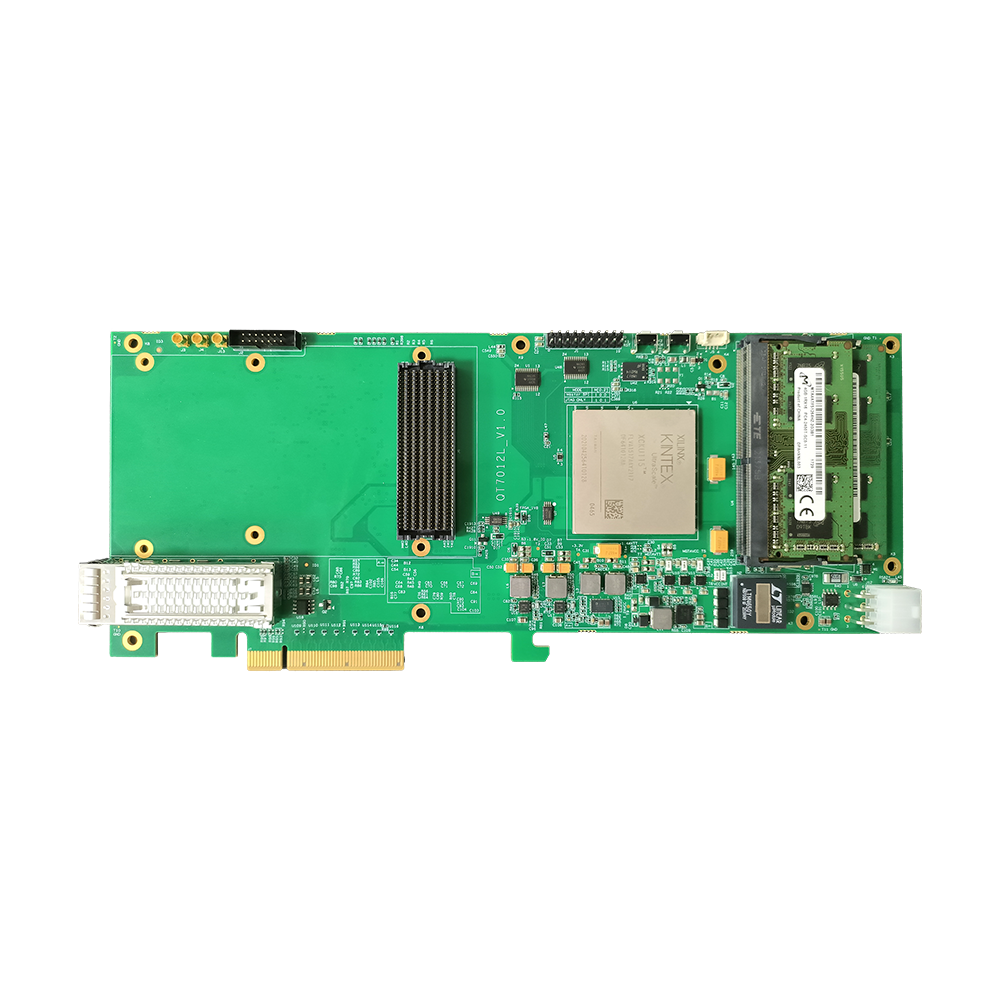

QT7012L 板卡是坤馳科技一款適配L 系列中射頻子卡的高性能的PCIe 3.0 X8 載板,。主控芯片采用Xilinx 公司Kintex UltraScale 系列FPGA 家族中的XCKU115-FLVA1517（兼容XCKU085-FFVA1517）,。板載可支持2 組32bit 8Gb
的DDR4 內存條,，支持Micro USB 轉接串口或者JTAG 口,，支持QSFP+光纖接口以及FMC+擴展接口,。
QT7012L 板卡提供一路560Pin（40*14）的HSPC 連接器（ASP-184329-01）作為標準FMC+接口,，該連接器符合 ANSI/VITA 57.4 標準,，可以根據應用需求靈活地匹配FMC 或者FMC+子卡,，比如 ADC 子卡、DAC 子卡以及光纖子卡等,。

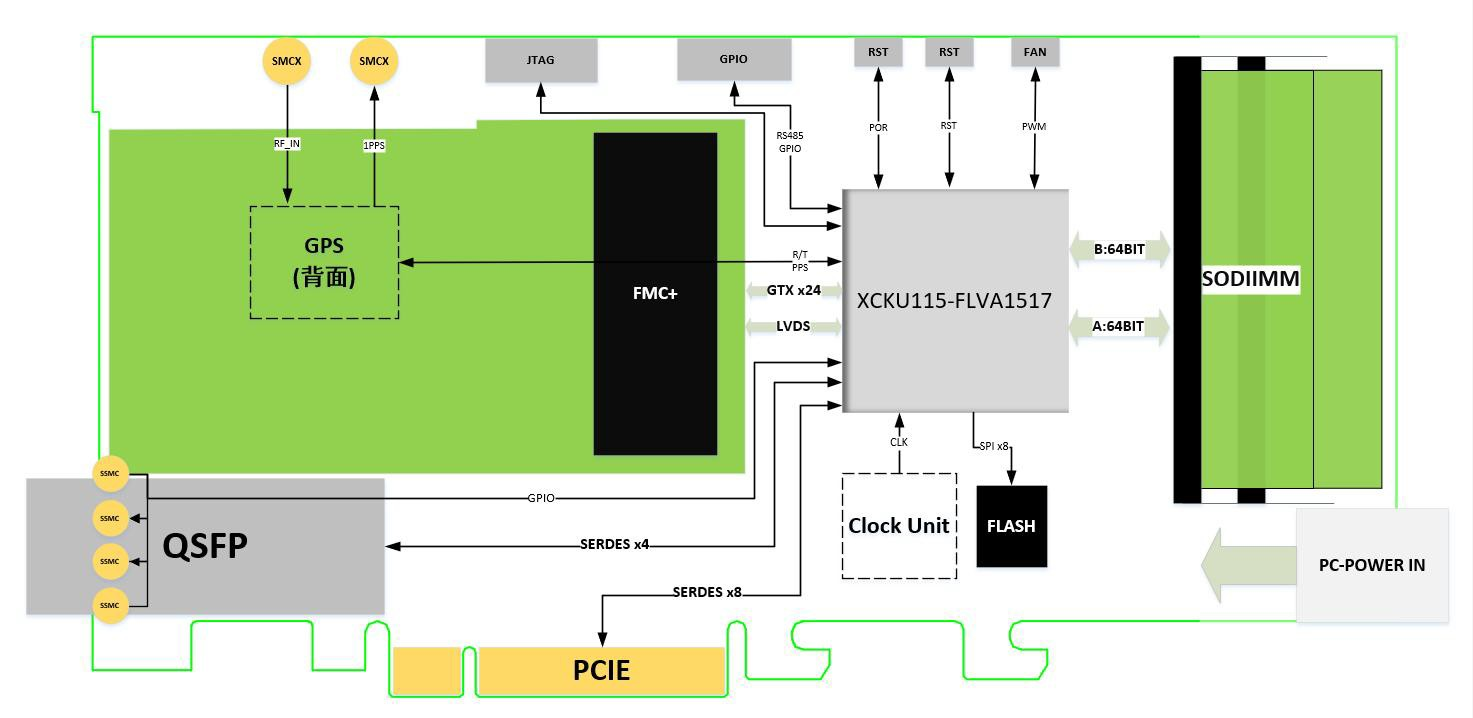

系統框圖
技術規格
——兩種兼容 FPGA 芯片,，可根據需要靈活選擇；
——支持排針 JTAG 調試,，支持 SPI 和 IIC,；
——4 個 SSMC 形式的 IO 接口，1 個 QSFP+接口,；
——1 個 FMC+擴展連接器,，1 個 20Pin 的 IO 擴展連接器；
——支持溫度監控和電源電壓功耗監控,；
——工作溫度：商業級 0~+55℃,；工業級-20℃~+65℃；
——存儲溫度：-40℃~+85℃,；
——支持 PCIe 3.0 X8 接口,，支持與 PC 的高速數據交互功能；
——PCB 大?。?8.4mmx254mm,；
——支持 Windows/Linux 驅動。
應用領域
——軟件無線電
——FPGA 信號處理
——雷達圖像處理
——衛星通信系統
——圖像與視頻處理
——基帶通信接收
——多通道數字接收
軟件支持
——硬件,、設計工具,、IP,、以及預驗證參考設計,；
——提供了嵌入式C/C++應用開發體驗，包括了Eclipse IDE 和完整的設計環境,， 同時集成了 Vivado 設計環境,；
——FMC+可插接各種符合 VITA 57 規范的標準高速 ADC，DAC 等子卡,；
——可提供 FMC+或 FMC 子卡演示程序,。
