產品簡介

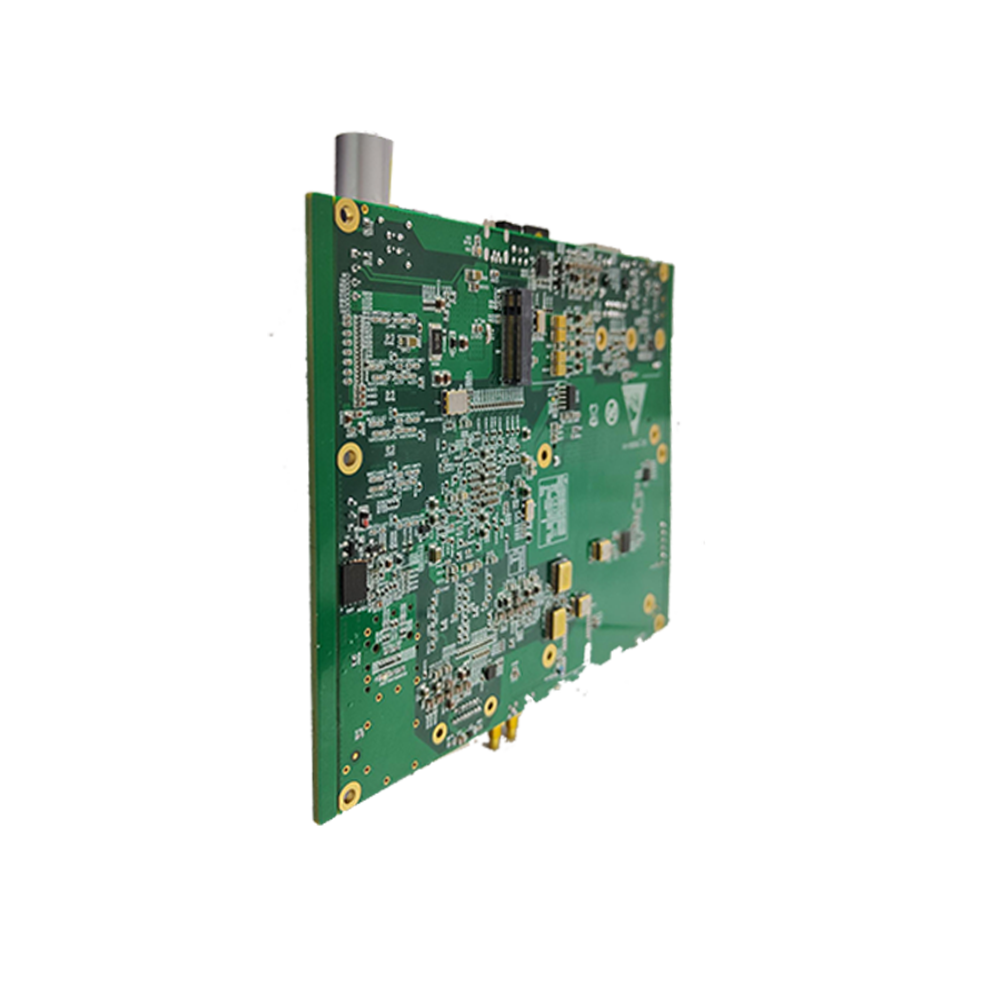

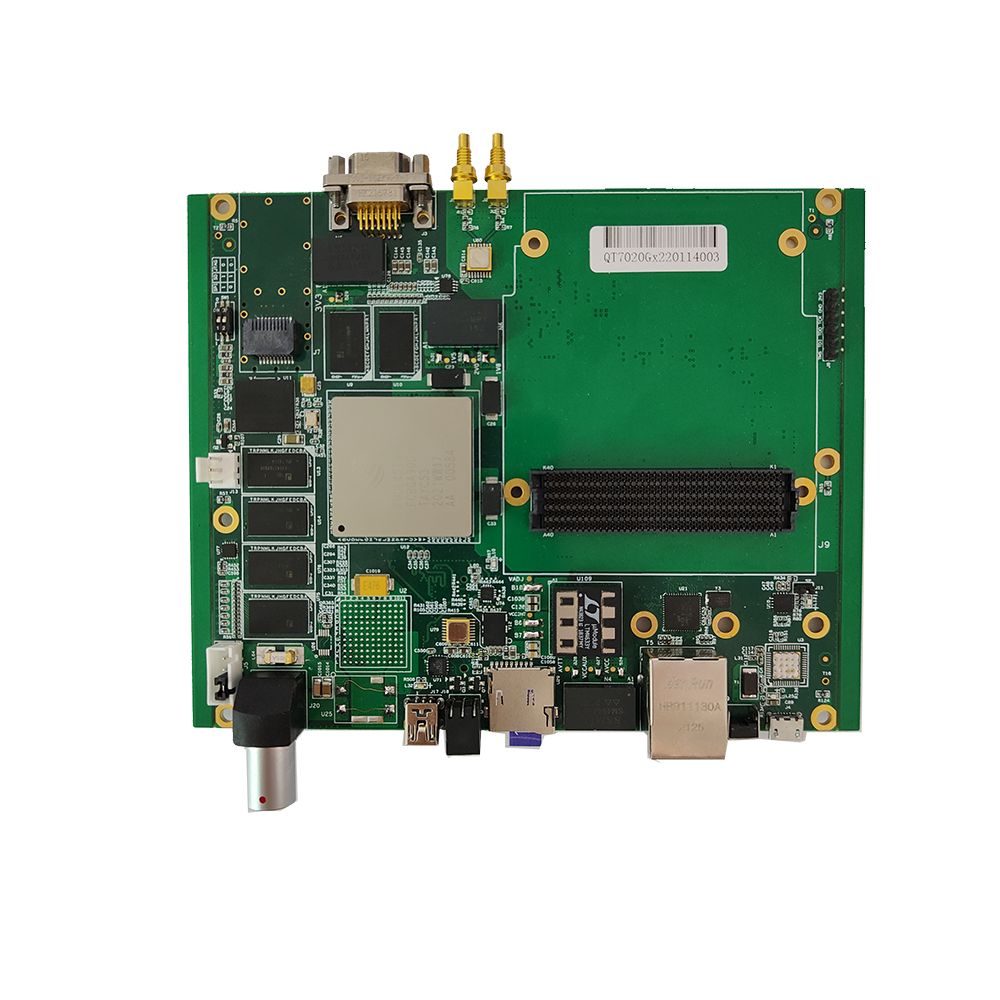

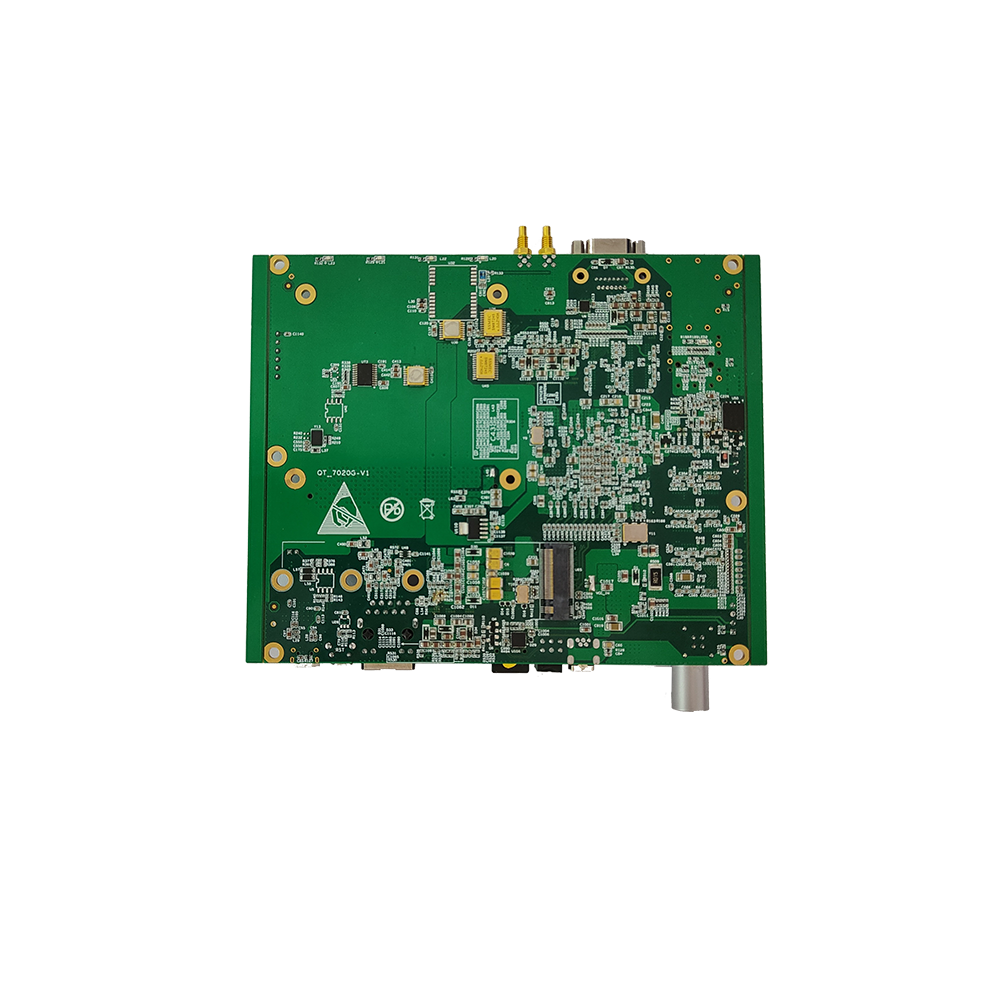

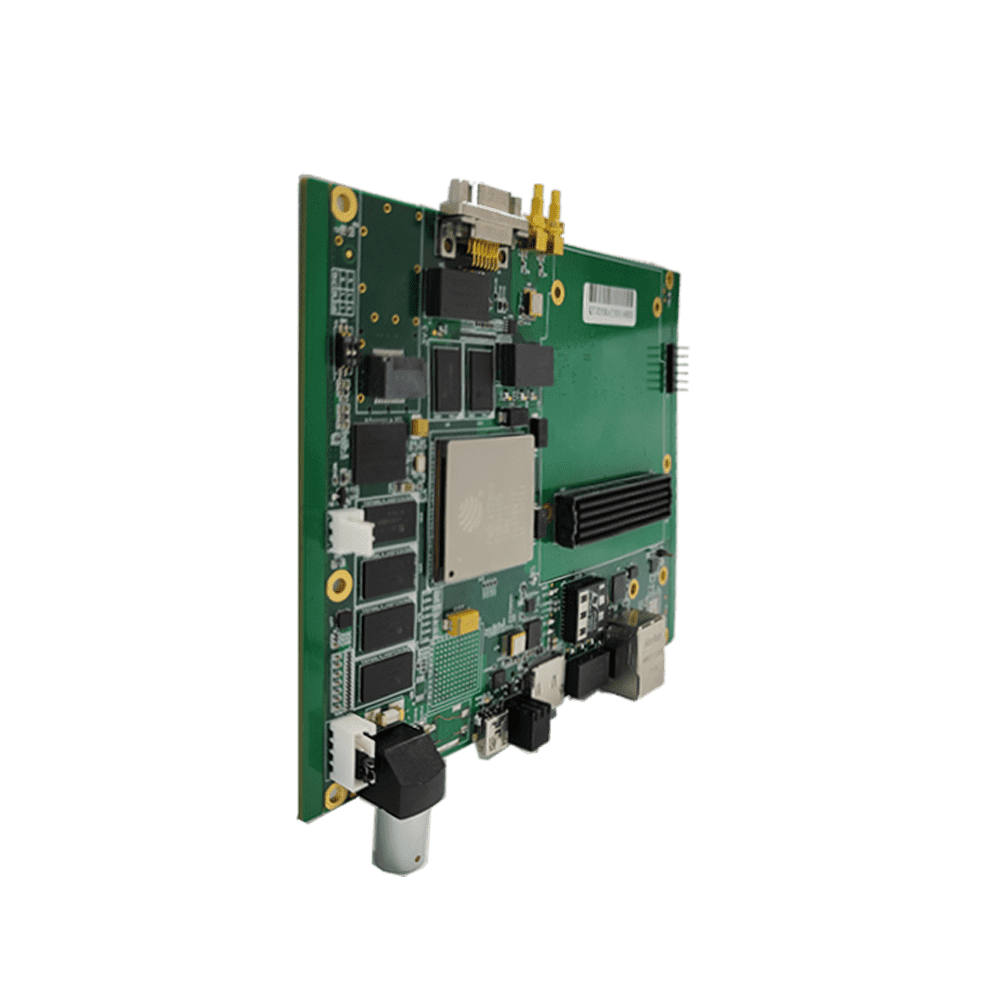

QT7020G板卡是一款高性能計算模塊,。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容XC7Z045-2FFG900，國產FMQL45T900,，和XC7Z035-2FFG900）,。
其內含ARM公司的Cortex-A9MPCore處理器系統與Xilinx的Kintex-7系列FPGA。芯片PL部分支持4片16bit-1866的512MBDDR3SDRAM,，PS部分支持2片16bit-1866的512MBDDR3SDRAM和一片eMMC,。板卡支持一路MicroUSB轉JTAG口，一個6PinJTAG口,，一路MiniUSB轉UART口,，一個支持13路GPIO的J30J連接器，1個RJ45千兆網口,，1個MicroSD接口,，2個SSMC形式的GPIO接口（其中一個可以支持GPS信號接入以提取PPS信號，默認不焊接）,，另外還支持一路M.2SSD接口,，SFP+光纖接口以及FMC擴展接口。
QT7020G板卡提供一個HPC連接器作為標準FMC接口,，該連接器符合ANSI/VITA57.1標準,，可以根據應用需求靈活地選擇FMC子卡，比如ADC子卡,、DAC子卡以及光纖子卡等,。此外，F(xiàn)MC接口的電氣與機械設計依據FMC標準,，可適配HPC和LPC接口的子板,，能夠滿足用戶適配多種子卡的使用需求。

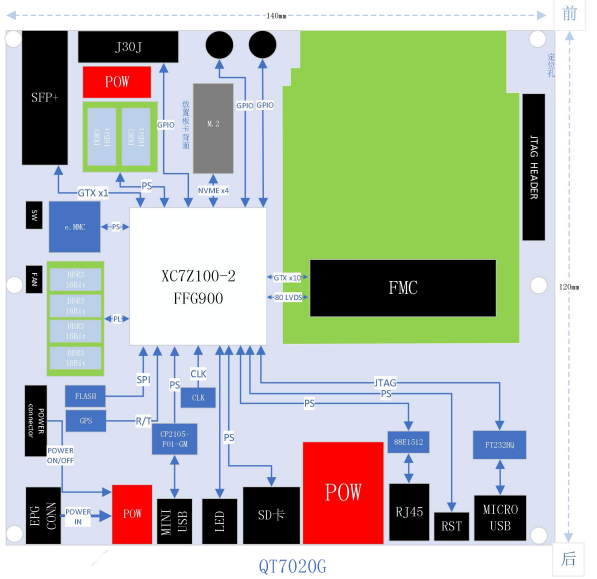

系統框圖
