產品簡介

坤馳科技自主研發的QTS1509RF是一款基于RF-IC芯片的射頻收發記錄儀,，提供雙通道發射器和接收器、集成式頻率合成器以及數字信號處理功能,。廣泛應用于衛星,、雷達、導航,、通信,、遙測、對抗等多種環境下高速信號的采集,、記錄,、分析與回放,。接收鏈路由兩個獨立的帶寬、直接變頻接收器組成,，具有出色的動態范圍,。發射鏈路采用直接變頻調制器完成高精度低噪聲信號調制。射頻通道具備程控增益控制電路,，能夠自動增益控制功能,，配合基帶的數字濾波功能，使得該記錄儀可提供靈活增益控制模式以及對應的濾波器配置,。

QTS1509RF記錄儀配備QT Spectrum Analyzer軟件實現頻域圖和瀑布圖動態頻譜分析,。采用一體化便攜式設計，并能提供不低于2GB/s的持續穩定的信號記錄與回放,，以及不小于4TB數據存儲空間,。適用于高鐵、機場,、野外等外場實驗環境下采集真實電磁環境,，對電磁環境進行錄制后在實驗室中回放采集到的真實信號。

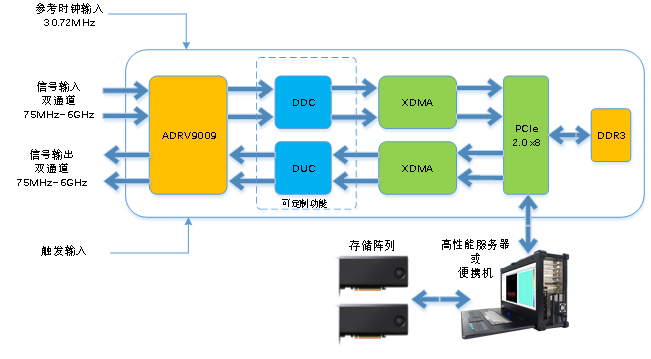

系統框圖

技術規格

—— 2個射頻接收通道,，頻率覆蓋范圍75MHz~6GHz,，信號瞬時帶寬200MHz

—— 2個射頻發射通道，頻率覆蓋范圍75MHz~6GHz,，信號瞬時帶寬200MHz,，最大合成帶寬450MHz

—— 支持內部參考時鐘和外部參考時鐘30.72MHz

—— 支持TDD應用模式，同一時刻接收和發射頻點相同

—— 支持信號數據流盤模式

—— 連續存儲速率2GB/s,，存儲容量可選4TB,、8TB、16TB

—— 集成GNSS授時模塊,，支持采樣時戳功能,，支持BDS、GPS等系統

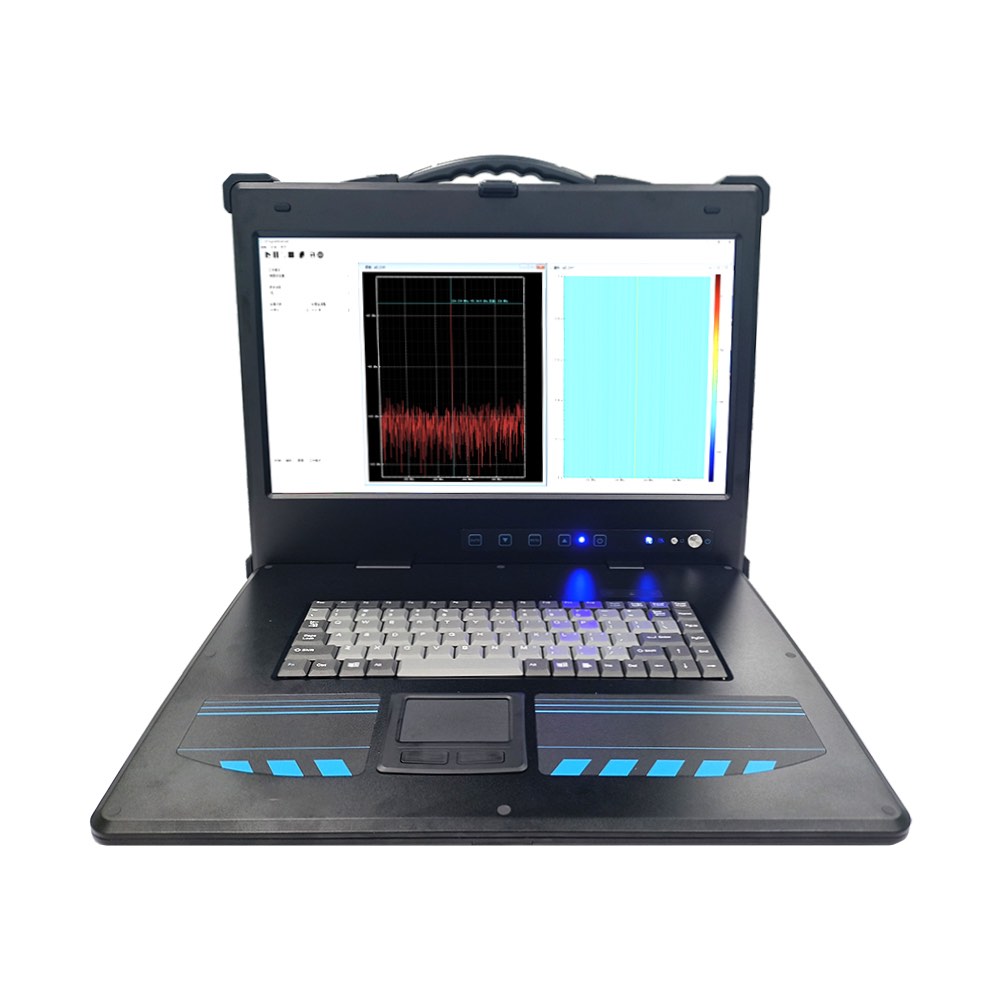

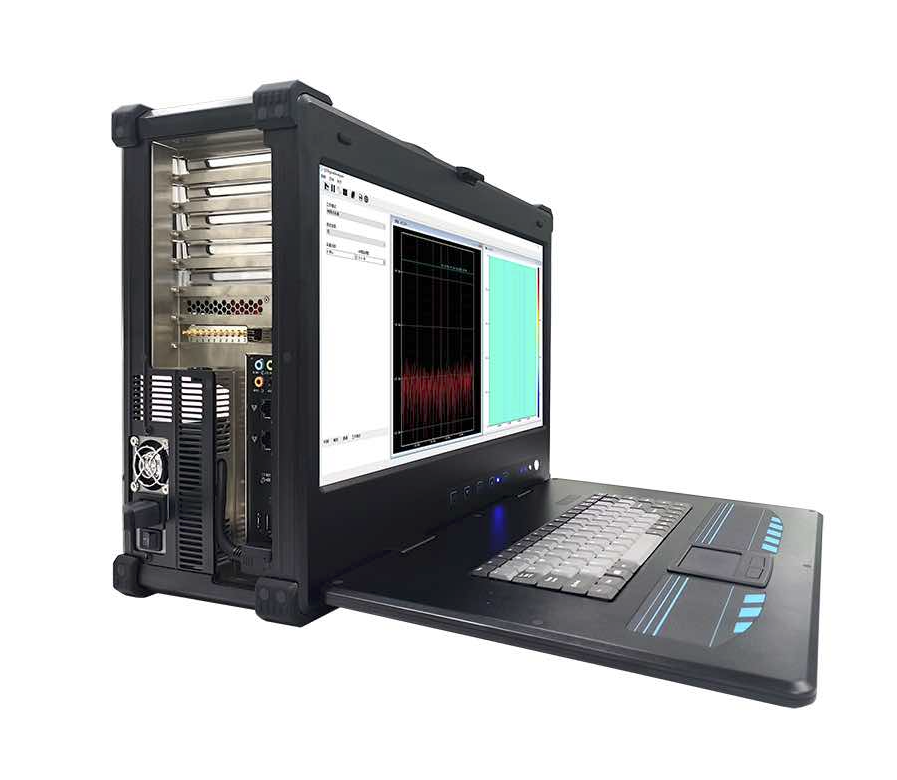

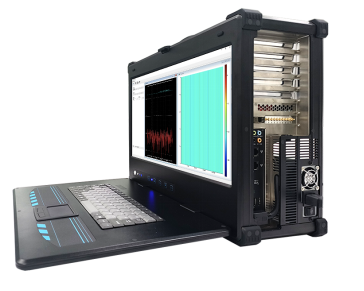

—— 鋁鎂合金加固型便攜機,，超輕便設計

—— 顯示屏：17.3″TFT LCD,、分辨率：1920×1080，亮度：300cd/㎡

—— 機箱尺寸：427×340×186 (mm)

—— 工作溫度：0℃～50℃ ,，存儲溫度：-20℃～60℃

客戶價值

—— 實現電磁信息的采集,、存儲、分析和回放功能

—— 縮短開發時間,，加快產品上市速度

—— 可定制實時信號處理模塊：如DDC,、DUC以及FFT等

—— 便攜式設計靈活適用多種工作環境

應用領域

—— 軟件無線電
—— 寬帶MIMO應用
—— 復雜電磁環境
—— 衛星、導航
—— 雷達
—— 遙測
—— ATE測試

軟件支持

系統支持

QTS1509RF可選預裝Windows 10（默認）,，Windows11,，Windows Server 2019等主流操作系統,。支持Ubuntu，CentOS,，Redhat等版本,，嵌入式Linux系統以及國產化系統。

采集回放軟件

QT Spectrum Analyzer是一款信號頻譜分析和顯示的專業軟件,，用于信號的采集,、存儲、分析和回放,。QT Spectrum Analyzer具備數據分析與處理,、頻域圖顯示、瀑布圖顯示,、文件存儲,、文件預覽和硬件設置等功能,。QT Spectrum Analyzer通過計算相關頻段內的信號頻譜,，直觀的顯示出信號在頻域中的分布情況、信號能量及其他頻譜信息,，并采用絕對值與相對值結合的方式,，通過瀑布圖表達數個特定數值之間的數量變化關系，直觀地反映出數據的增減變化過程,。

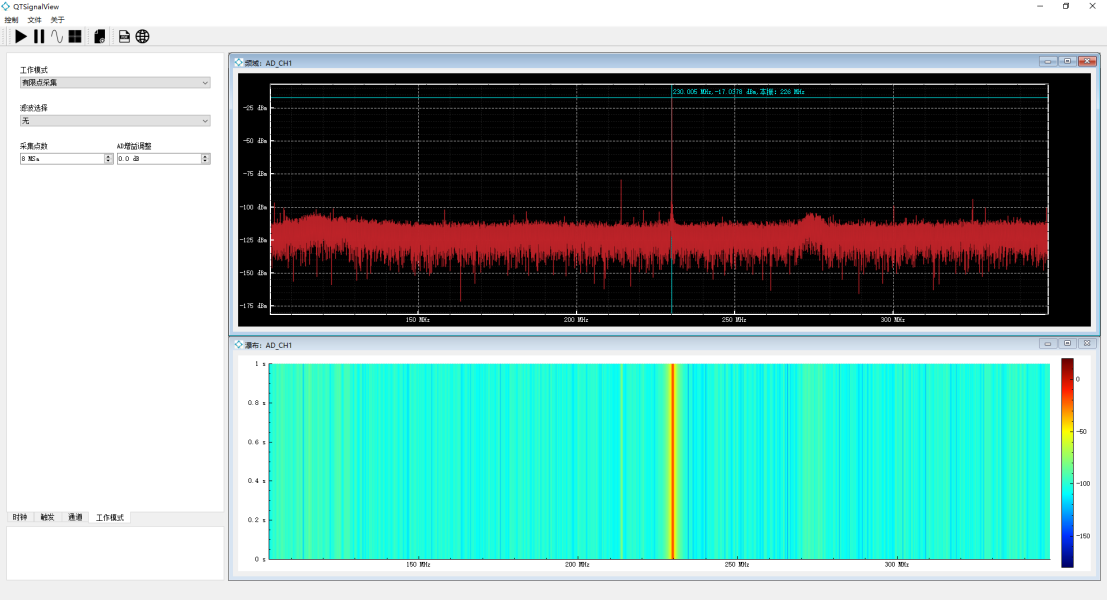

圖 6 QT Spectrum Analyzer

主要性能和指標

模擬信號輸入（RX）

模擬信號輸出（TX）
