產品簡介

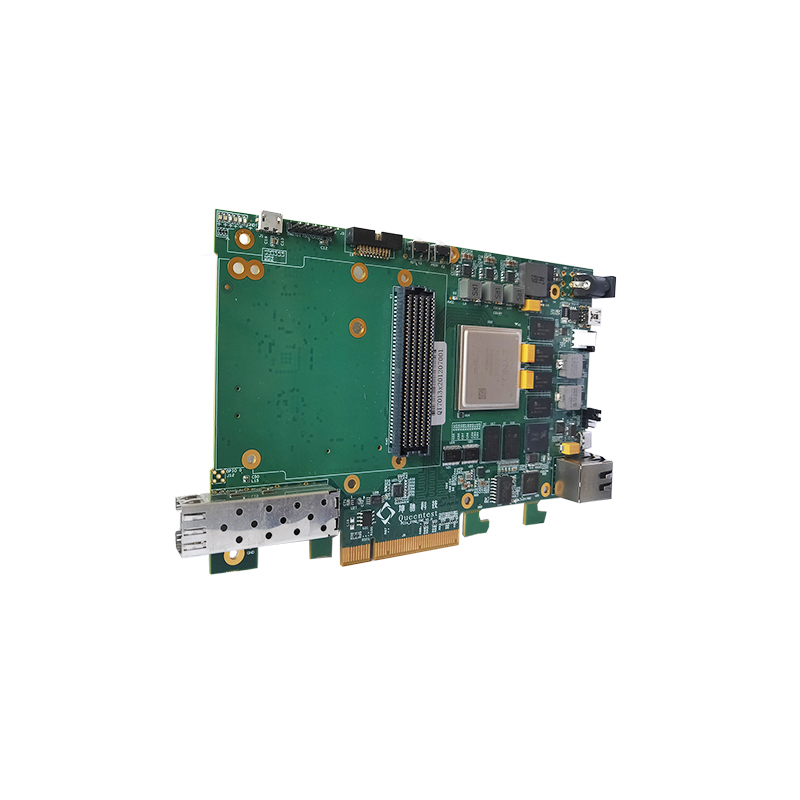

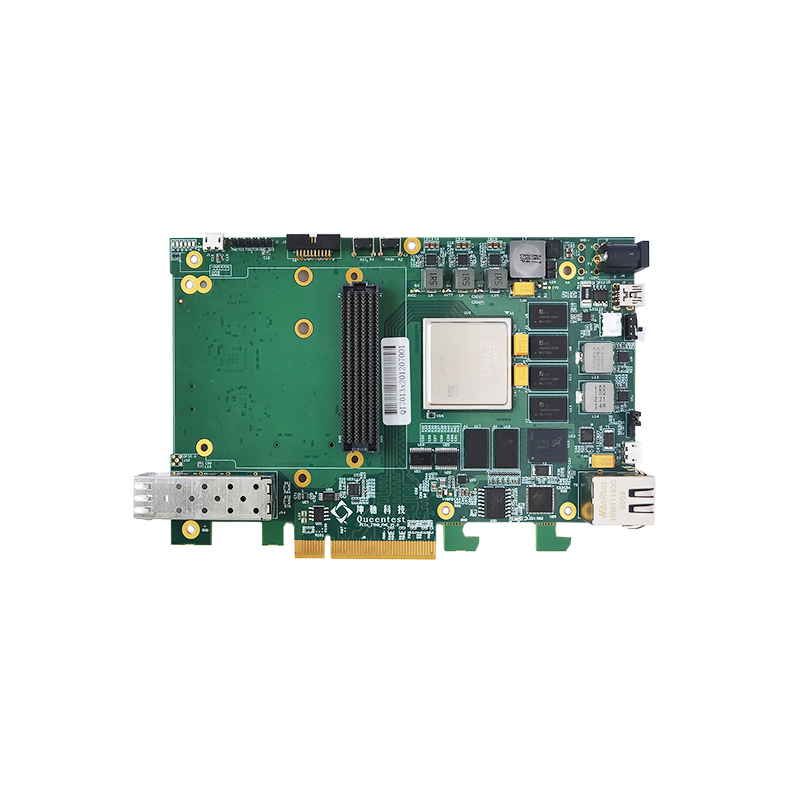

QT7013板卡是一款高性能PCIe2.0X8的載板,板載1個HPC形式的FMC連接器,。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900I(兼容XC7Z045-2FFG900和XC7Z035-2FFG900),。其PS搭配2顆16bit-1866的512MBDDR3SDRAM和一片256Mb的QSPIFlash,,PL搭配4顆16bit-1866的512MBDDR3SDRAM。板卡支持一片8GB的eMMC,,一路MicroUSB轉JTAG口,,一個6PinJTAG口,,一路MiniUSB轉UART口,,一個支持13路GPIO的20pin牛角插座,1個RJ45網口,、1個MicroUSB形式的USB2.0,、1個MicroSD等外設接口,硬件預留4個SSMC形式的GPIO接口(其中一個可以支持GPS信號接入以提取PPS信號),,另外當只需要支持PCIeX4的時候還可以支持一路M.2SSD接口和一個SFP+光纖接口,。
QT7013板卡提供一路HPC連接器作為標準FMC接口,該連接器符合ANSI/VITA57.1標準,,可以根據應用需求靈活地選擇FMC子卡,,比如ADC子卡,、DAC子卡以及光纖子卡等,。同時可支持Windows,Linux上位機驅動,。

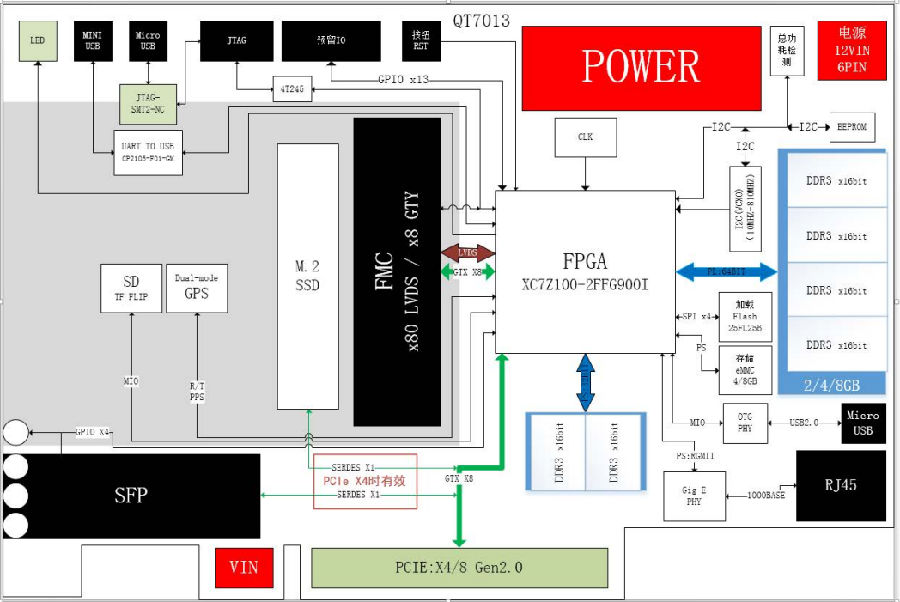

系統框圖
