您的當前位置:首頁 >子系統產品
  • Tera-Store高速采集存儲系統
Tera-Store高速采集存儲系統
連續(無丟失)數據記錄 傳輸度高達3 GByte/s 一體化系統解決方案 從1到32T的數據存儲空間 單發和多(分段)倍記錄模式
  • 產品咨詢:李工
  • T:186 1200 3632(微信同號)
  • E:[email protected]
  • 服務熱線:010-82894332-808
李工 碼上聯系

連續(無丟失)數據記錄
可保證的傳輸流速高達3GByte/s

一體化系統解決方案

從1到32T的數據存儲空間

單發和多倍記錄(分段)模式

采樣率可達3GS/s(分段)和2.5GS/s(單發)

PC機箱可配置1到96個通道

采用擴展塢高可配置256個通道

SBench6軟件,,易于控制,、顯示和和分析

工業級集成,、性能測試



系統簡介:

集合Spectrum的M2i,M3i或M4i PCIe數字化儀與卓越的T級數據存儲傳輸解決方案相結合,,能夠長時間采集和存儲瞬態,、復雜信號,,可以滿足用戶的針對性需求,。系統可以以高3GB/s的速度,數小時,、不間斷地?cái)?shù)字化和存儲數據,,達到1到32T的存儲容量。

系統的中心是一款經仔細挑選的性能卓越的基礎計算機,,它是配備有8或16個驅動器托架和6個PCIe插槽的超微4U塔式機,并擁有2.4GHz四核處理器,,板載圖形處理器,,8GB RAM,專門用于系統安裝的256GB固態硬盤,,一個DVD光驅,,Windows7操作系統等配置。機箱上自帶的865W電源采用風扇靜音冷卻配置,。

如果用戶需要更多的采集通道,,可不再基于PC系統,,帶有16個插槽的擴展塢可以實現多256通道的同步數據采集,。

系統配置Spectrum公司的SBench6專業軟件,可為硬件控制,、數據采集,、顯示、分析提供簡單高效的一站式解決方案,。

對于大型的多數字化儀系統,,Spectrum也提供Star-Hub,一個獨特的時鐘和觸發分配系統組件,,能夠使一個系統內的所有安裝板卡使用同一個時鐘源,,并共享一個觸發源,該Star-Hub已經集成在系統內,,用戶只需簡單的增添數字化儀板卡即可,。

存儲系統可提供從500MB/s到3GB/s的不同數據傳輸率,和從1TB到32TB的存儲容量。選項還包括一個高性能RAID控制器和多個固態硬盤或硬盤驅動器(SSD/HDD),,來為支持所需的不同傳輸速率和存儲次數來配置,。



Spectrum集成了整個系統,提供了工廠配置和性能測試:如PC組裝,,軟件和硬件安裝和數字化儀的校準,。為了保證特殊的數據流速率,硬件和軟件都進行了針對性的優化和測試,。



無丟失單發記錄

Spectrum數字化儀利用一個由硬件或軟件產生的觸發,,能將數字化信號以FIFO(先入先出)模式直接從PCIe總線傳到Tera-Store存儲系統,沒有任何中斷或丟失的采集數會連續地存儲,。中斷機制下,,驅動程序自動完成數據流控制,數字化儀的全部板上內存用于緩沖數據,,連續的數據傳輸過程非??煽俊?

在信號連續采集的工程中,,若要求沒有任何信息丟失,,無丟失單發模式記錄是非常有效的。例如通信,、無線電話,、移動電話、監視,、電子戰,、測井、地震,,功率監測和輻射監測等,。



多倍(分段)記錄模式

多倍記錄模式圖


多倍記錄模式允許獲取多個觸發事件而無需重啟硬件。板載內存被分割成若干個存儲片段,,每個片段存儲一個觸發事件,,存儲片段大小和預、后觸發設置可以自由定義,。極短的Re-arming時間和FIFO模式可輕松應對幾乎所有測量任務,。



在存在信號突變或應激反應方式的應用中,多倍記錄模式能夠取得非常理想的效果,。如雷達、激光雷達,、聲納,、超聲,、醫學成像、射頻識別,、無線通信、生物力學,、激光成像,、閃電研究、核物理和射電天文學等,。



ABA模式

ABA模式與多倍記錄模式相類似。不過在采樣片ABA模式段之間加入了一些低速采樣的片段,,例如用作監控目的的應用。ABA模式工作方式類似于數據記錄器與設備內部瞬態記錄器的組合,。



配置



Tera-Stroe數據流系統包括三部分:

1,、目前有兩個基礎系統,都包括安裝了操作系統和驅動程序的高性能PC和SBench6軟件,。基礎系統設計可裝載6塊Spectrum板卡,、star-hub和SBench6專業使用授權軟件。兩個基系統的唯一一點區別是數據流選擇的可用空間不同,。



·SPcB8-E6運行SBench6軟件,,帶有8塊SSD或HDD時,數據流速度高達3.0GByte/s。



2,、一個系統多可裝6塊數字化儀板卡,。請注意數據流選擇速度為表明向SSD/HDD陣列的寫傳輸率,單卡和硬盤陣列之間的傳輸率取決于單卡本身的總線數據傳輸能力,。大多數Spectrum數字化儀可運行的采樣速度要高于其通過總線接口連續傳輸時的速度,。



3、數據流選項包括一個磁盤陣列(RAID)控制器,,針對快速HDD的(低速傳輸,、較大存儲空間)或快速的SSD的(高速傳輸,較小存儲空間)。有一些預定義的標準數據流模式選擇,,但其他選項也可以定制滿足,。所有預定義選項都羅列在了說明書的尾頁。

數據流選項選取代碼看起來像SPc-Str(XX)T(YY),,(XX)代表持續數據流速度和(YY)代表TByte級存儲大小,。數據流選項SPc-Str30T8會讀到3.0GByte的持續數據流并帶有8TByte的存儲空間,。

? M4i PCIex8 Gen2系列數據采集率:3.0GByte/s
? M4i PCIex8 Gen2系列數據回放率:2.5GByte/s
? M2p PCIex4 Gen1系列:125MS/s

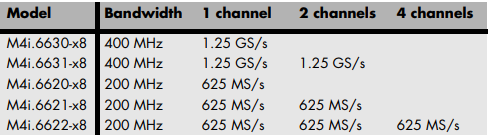

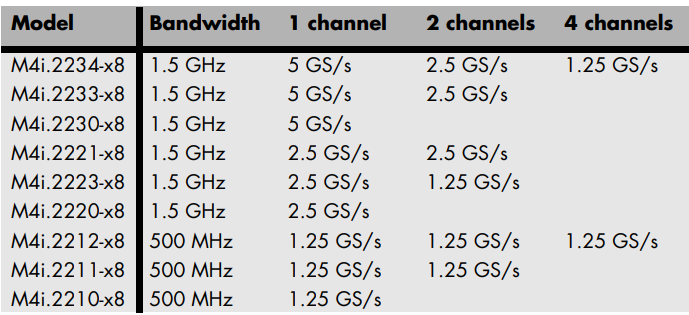

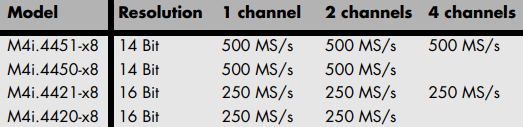

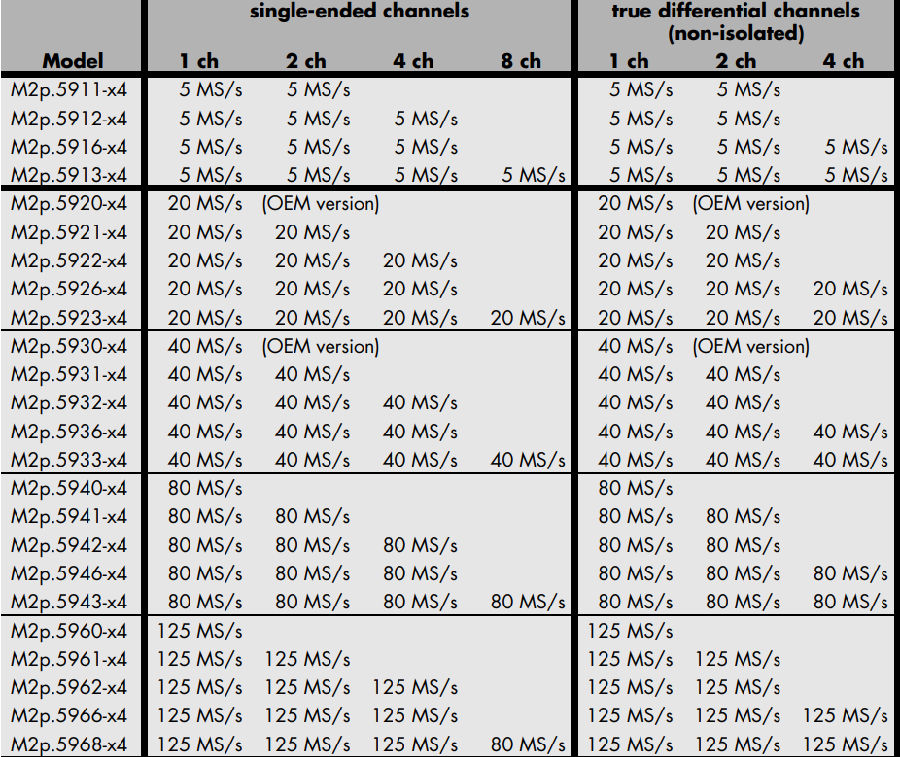

型號

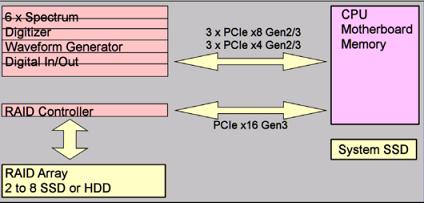

硬件框圖:

硬件框圖

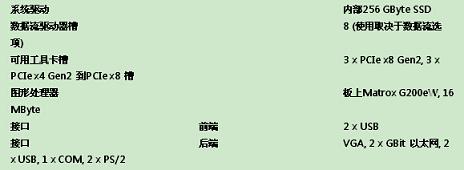

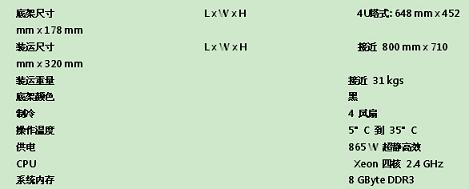

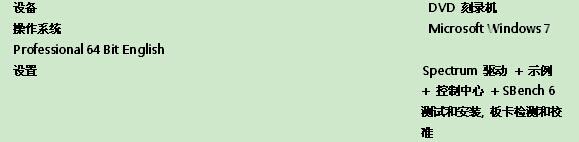

技術數據



SpcB8-E6基礎系統規范

此處規范主要針對文檔打印,,為提升穩定性和維護時,,可能會更換損耗的組件或更換高性能部件時。規范會發生更改,,可能會另行通知,。請檢查報價細節,關注當前系統配置,。

技術數據







交貨內容

基本系統帶有數據流模式選擇,、安裝卡、電源線
SBench6專業版+許可證(安裝在系統)
Star-hub,,以便多板卡(M2i,M3i或M4i)同步使用,。
主板,數字化儀板卡,,SBench6軟件手冊
系統和板卡驅動程序光盤
沒有鍵盤,、鼠標、顯示器和沒有額外的電纜,。



SBench6軟件操作



SBench6專業版軟件包括在數據流系統內,,在一定的數據流速下,實現存儲,,查看,,回放數據文件。



簡介

SBench6為Spectrum硬件使用者提供有一個強大和靈活的軟件包,,實現采集信號的觀測,、記錄、后期處理,。無需編程,,將硬件安裝后,數據顯示,、示波器和瞬態記錄器,、分析功能和導出功能都已集成在一個易用界面之下。



?旨在獲取和處理幾個GB級以上數據

?快速數據采集包括支持RAID磁盤陣列
?大文件快速數據預覽功能,隔離區域和放大
?處理模擬信號,、數字信號和頻譜數據
?Y(t),,F(xiàn)FT和邏輯分析儀顯示
?帶有動態X Y值的增強顯示指針功能
?集成信號分析功能
?數據文件導入、導出過濾器
?先進的拖放技術
?交織基本程序結構

?載入視窗和歷史菜單易使



SBench6是一款強大的,、直觀的交互測量軟件,。用戶無需編程,可快速開展測量工作,。SBench6在一個易用界面完美結合了硬件安裝,數據顯示,、示波器,、瞬態記錄儀、分析函數和導出函數等功能,。支持當前Spectrum所有M2i,,M3i,M4i板卡,。

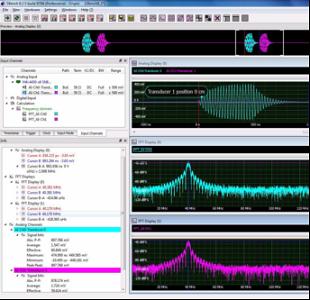

SBench6軟件

數據存儲


數據存儲

所有配置,、采集數據、報告,、計算結果和存儲文件都會單獨放在獨自的項目路徑下,,可以用來生成、存儲,、歸檔和共享完整的數據集,,包括所有計算和顯示細節,或?yàn)樘囟ǖ臏y(cè)量工作生成默認設置和寫保護項目模板。一個項目可存儲為一系列可以單獨訪問子文件夾,,或者存儲為可以易于交換的zip文件,。

自定義的附加信息字段,擴展項目和采集數據文件信息,。當采集文件需要細節說明時,,附加信息字段就可使用。細節信息字段可以保存環境信息如溫度,、使用設備,操作員,,額外的測試設置,也可以用來描述被測器件,。

一個項目可以保存單次采集數據和一定數量的自動或者手動存儲信息,。所有的采集事件都可以在項目數據瀏覽器找到,旁邊會即時顯示相關采集信息,。



硬件設置窗口

硬件設置窗口


系統的所有硬件設置都可以通過精巧的選項卡設置窗口進行設置,,如時鐘速率,樣本數量,觸發器類型和卡捕獲模式(短捕獲或連續數據流),。板卡通道放大和阻抗也可以設置,,任何通道不能降低內存需求。數據存儲位置可選卡內存或電腦內存,。在多個卡的系統中,,單卡的采樣率可以設置,內存可以分配(SBench6-Multi選項),。



項目結構

項目結構

所有配置,,采集數據、報告,、計算結果和存儲文件都會單獨放在獨自的項目路徑下,,可以用來生成,、存儲、歸檔和共享完整的數據集,包括所有計算和顯示細節,或?yàn)樘囟ǖ臏y(cè)量工作生成默認設置和寫保護項目模板,。一個項目可存儲為一系列可以單獨訪問子文件夾,或者存儲為可以易于交換的zip文件,。

自定義的附加信息字段,擴展項目和采集數據文件信息,。當采集文件需要細節說明時,,附加信息字段就可使用。細節信息字段可以保存環境信息如溫度,、使用設備,操作員,,額外的測試設置,也可以用來描述被測器件,。

一個項目可以保存單次采集數據和一定數量的自動或者手動存儲信息,。所有的采集事件都可以在項目數據瀏覽器找到,旁邊會即時顯示相關采集信息,。



觸發設置

多模式的觸發選項是Spectrum系統的主要優勢之一,。SBench 6可以選擇包括邊沿,水平,門限、梯度,脈沖和窗口觸發等方式,。新版本的SBench 6說明窗口可幫助選擇觸發類型,、級別和時間(脈寬)。觸發設置

所有觸發源可從SBench 6訪問,,包括單通道,、多通道組合或外部觸發。系統自帶觸發源就像包含在SBench6的基本的執行輸入輸出一樣,,只是可供選擇的選項,,系統允許用戶設置任何硬件支持的觸發組合。

報告

SBench6具有強大的報表編輯器和生成器功能,,可生成SBench6所有組件的個人使用報告,。

一份報告可包含模擬、數字,、FFT,、直方圖、散點圖和x-y顯示,。此外,所有的測量結果,光標位置,項目信息,、硬件信息和完整的硬件配置可以以單值或概述表的形勢添加到報告中。

自由文本字段,、線條和圖片可以添加到報告的備注信息中,。

報告模板本身是xml代碼,可以手動改變或利用標準代碼管理軟件歸檔。


報告內容可以生成pdf,,可以在任何安裝打印機上打印或存儲為pdf文件,。不同的歐洲和美國的紙張都支持邊界,頁眉和頁腳區自定義設置,,打印方向可以選擇橫向或縱向。

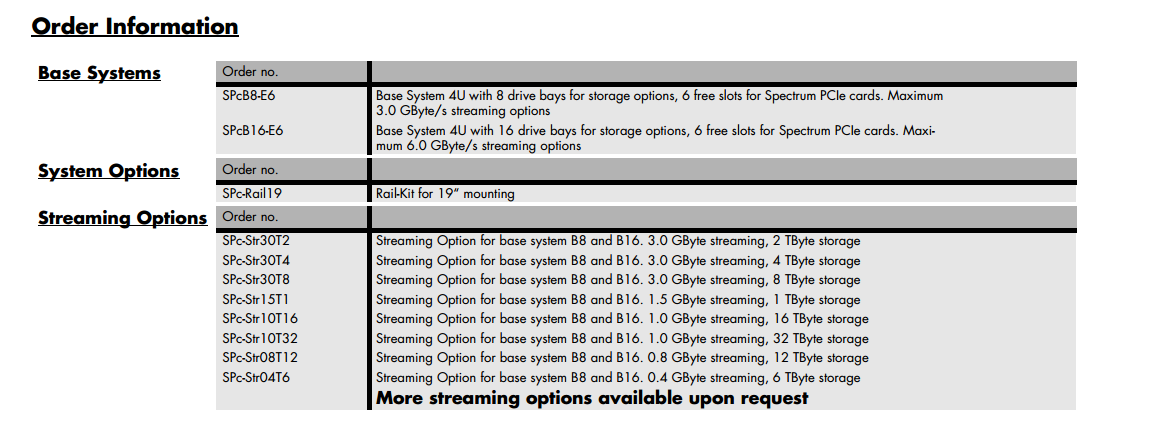

訂單信息


可能的技術更改和打印誤差
