關于DDR3在調試過程中遇到的問題

返回列表 來源：坤馳科技 查看手機網址
掃一掃!關于DDR3在調試過程中遇到的問題掃一掃!
 瀏覽：- 發布日期：2014-08-29 15:15:00【大 中 小】
近在做DDR3的邏輯開發,。由于需要測試電路板上的DDR3是不是正確，需要先用MIG核生成的 example design 來測試一下,。但是 example design是需要修改一下的,。
（1）將example design 中的 系統時鐘sys_clk 和iodelay 參考時鐘clk_ref 注釋掉,，引入板上125MHz差分時鐘 clk_125M_p （clk_125M_n）,。
（2）125MHz板上時鐘 clk_250M_p（clk_250M_n）經過 PLL產生出500MHz的sys_clk時鐘和300MHz的iodelay 參考時鐘,。
（3）將系統復位 sys_rst 注釋掉,，引入系統復位 sys_rst_n;sys_rst_n為低電平復位，而DDR3 example design 中的sys_rst為高電平復位,。因此 sys_rst_n需要取反,。
（4）修改UCF中的相應管腳約束,。

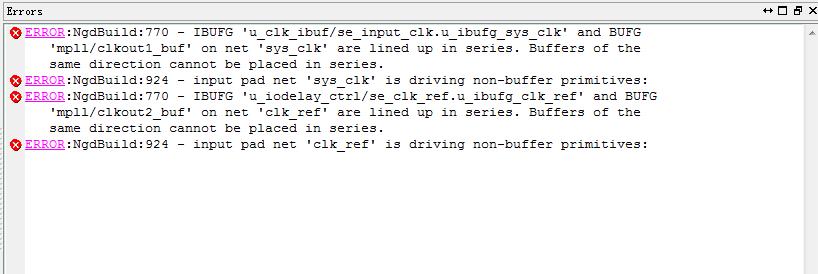

按照上述步驟修改之后,，在“translate”時出現錯誤,。如下圖：

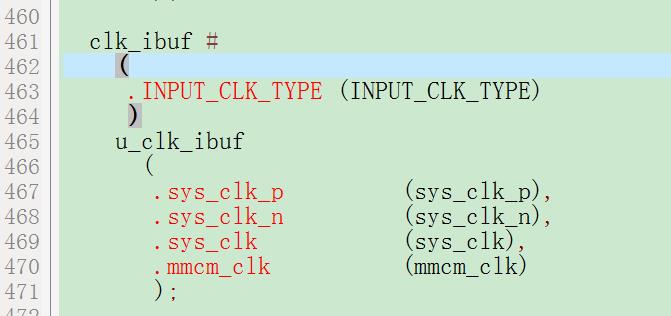

大概意思是說sys_clk 上有兩個BUFG串聯,，clk_ref上也有兩個BUFG串聯,。于是查找程序發現程序如下：

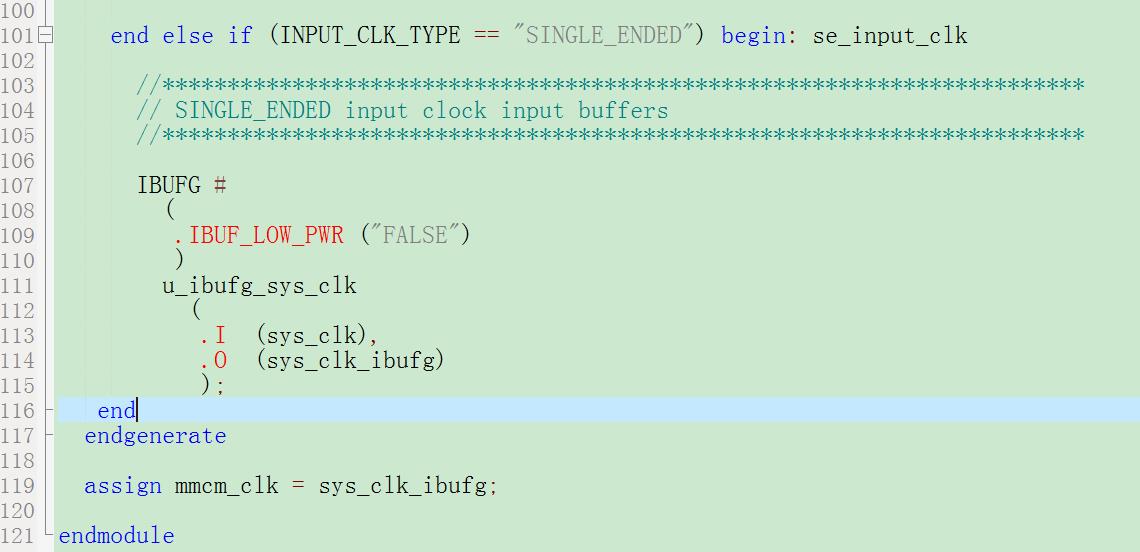

Sys_clk經過clk_ibuf 模塊之后產生出mmcm_clk。Clk_ibuf中的相關程序代碼如下：

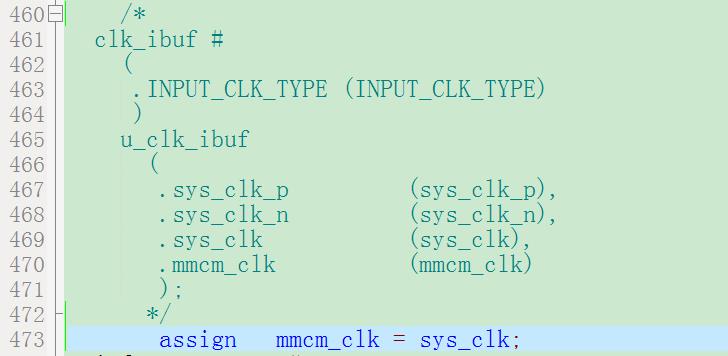

發現sys_clk時鐘信號經過IBUFG，因此在top文件中作如下修改：

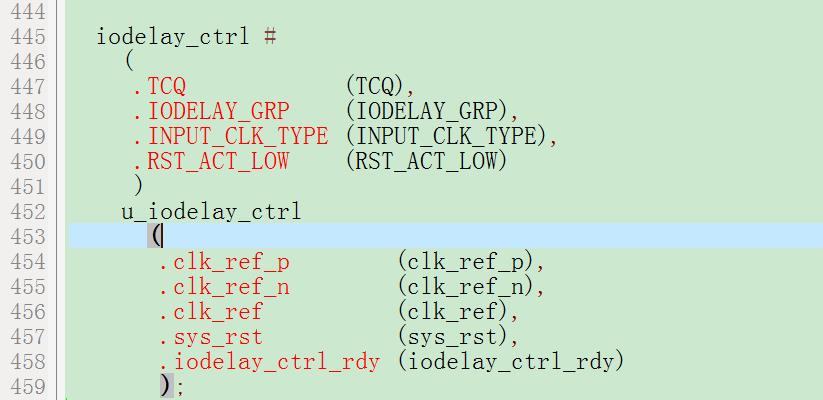

接下來查找clk_ref的問題,，在top文件中與clk_ref相關的模塊如下：

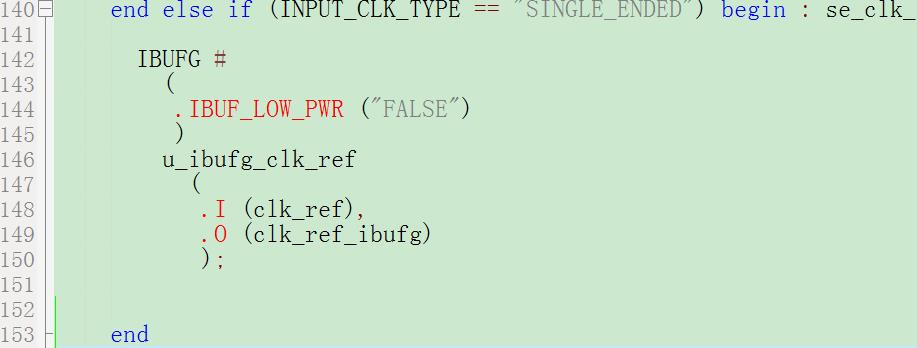

Clk_ref進入了iodelay_ctrl模塊。Iodelay_ctrl模塊中的相關內容如下：

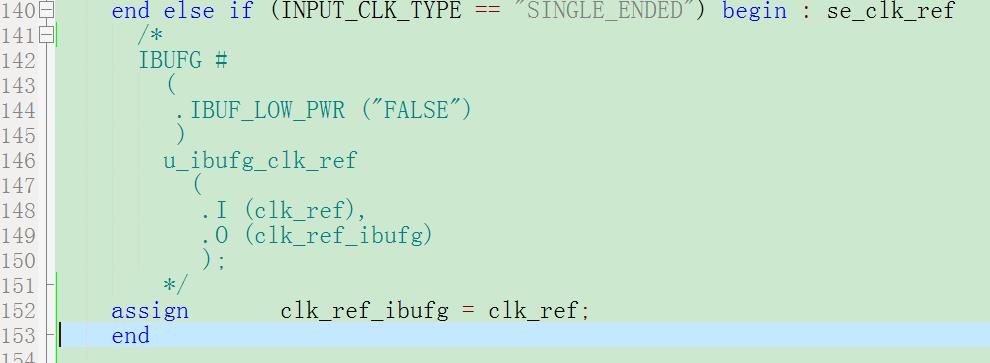

Clk_ref時鐘信號也經過了一個IBUFG,，因此做如下修改：

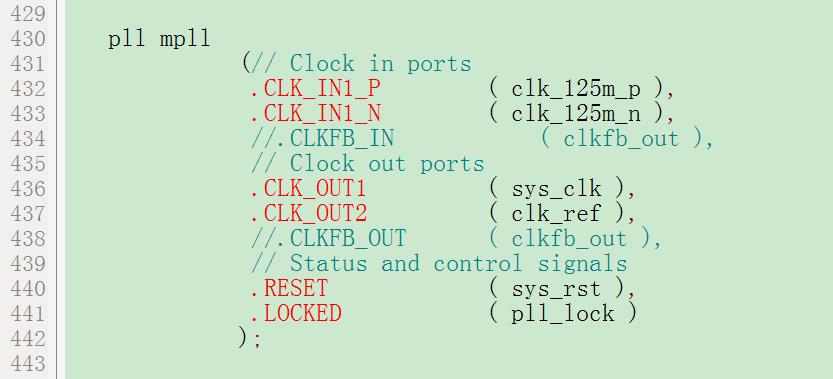

另外,，由clk_125M_p產生sys_clk和clk_ref的程序如下：

修改后編譯順利通過,。
