當今高速AD采樣頻率單片可達幾個G,，這樣高的采樣頻率一般是通過多個AD CORE并行分時采集實現的,，如此一來,，單通道AD采樣率也可上GHz,。但是面對這種情況,，F(xiàn)PGA時鐘的采樣點很難定位到數據的中心穩定部分,，而可能正好處于采樣的AD變化區域,，并且AD芯片多跟數據線到達FPGA的延遲會有不等的值,。這跟AD數據線分配在同一BANK還是同時分在不同的BANK上有關,，一般分在相同的BANK上并且通過手動布局可以使數據線相互之間的延遲差異很小,。

  因此，AD數據經過FPGA端口后首先要進行IODELAY的調整,，使AD數據線對齊,，即保證FPGA時鐘上升沿定位到AD數據線的中心，也保證后續數據處理能夠提供準確的數據,。

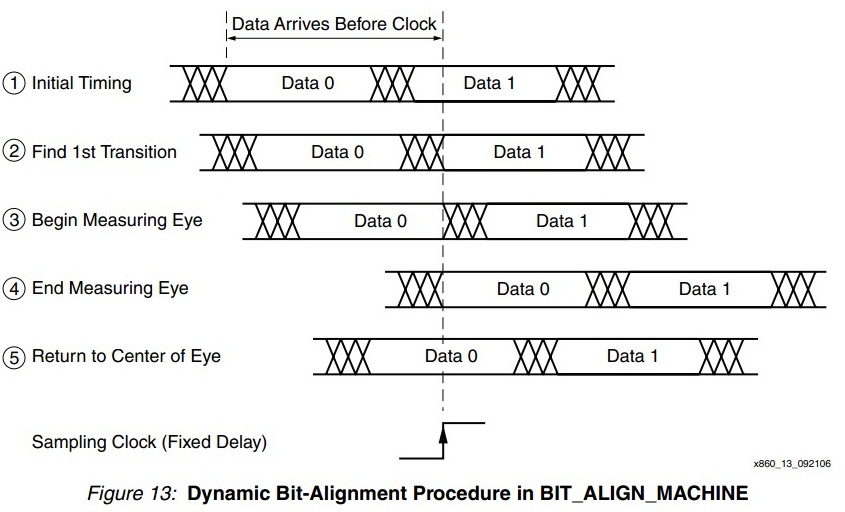

  下圖為不同頻率下,，數據線與時鐘線的相對延遲。可見,，在數據線速率達到800MB/s時,，時鐘的采樣數據與真實數據已經差了一個周期。

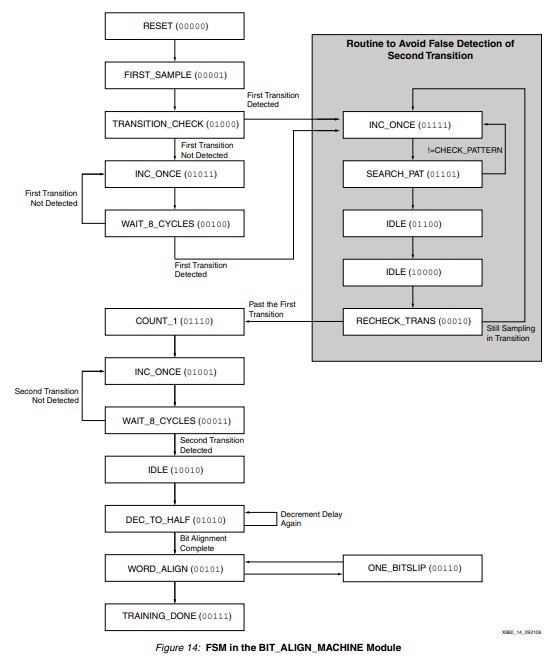

  下圖為IODELAY調節流程及流程圖：
  首先,，進行位調節,，其次，進行字調節,。



  更多關于高速數據采集產品設計的中IOdelay問題,，歡迎您進一步探討交流。
