芯片選型心得

返回列表 來源：坤馳科技 查看手機網址
掃一掃!芯片選型心得掃一掃!
 瀏覽：- 發布日期：2015-08-26 17:41:00【大 中 小】

針對TPS7A4700與TPS7A7100

  首先我的目的是給AD9912芯片供電，需要3.3V和1.8V的電壓源。現能提供+5V的電壓,。將問題轉化成：通過某種芯片將5V電壓轉換成3.3V和1.8V的電壓,。
  經過資料的搜索后選出兩種芯片可以滿足要求：一種是TPS7A4700一種是TPS7A7100。終是選擇哪一種呢,？這就需要仔細的研究其datasheet，看哪一種芯片功能特性更合適。下面我將我的選型方法簡要給大家分享一下,。

比較依據

TPS7A4700

TPS7A7100

Output Voltage Range:

+1.4 V to +20.5 V

0.9 V to 3.5 V

VIN Range

+3 V to +36 V

1.5 V to 6.5 V

Output Voltage Noise

4.17 μVRMS (10 Hz, 100 kHz)

100 Hz to 100 kHz RMS Noise

0.9 V: 36.26 μVRMS

1.2 V: 39.57 μVRMS

3.3 V: 84.67 μVRMS

Output Curren

1 A

1 A

Dropout Voltage

307 mV at 1 A

140 mV at 1A

Package

5-mm × 5-mm QFN

3-mm × 3-mm QFN-16 and 5-mm × 5-mm QFN-20 Packages

Electrostatic Discharge Rating

1KV

2 kV

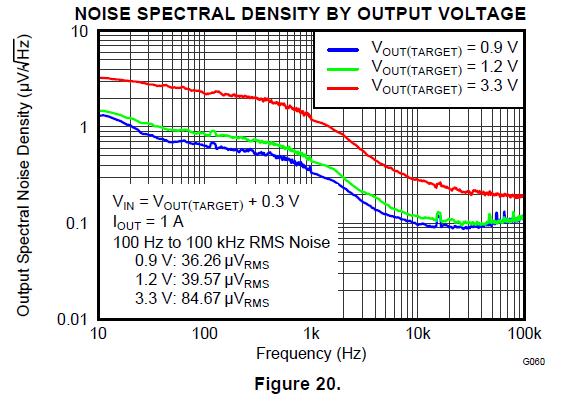

  上圖幅圖片是TPS7A4700芯片的噪聲與頻率關系圖第二幅圖是TPS7A7100的噪聲頻率關系圖。
  綜上比較可得,，TPS7A7100和TPS7A4700都能同時滿足初5V轉3.3V和1.8V的應用要求,，經過價格對比相差不大。TPS7A7100是低壓差的線性穩壓電源模塊,，而TPS7A4700是低噪聲的射頻線性穩壓電源模塊,。因為我們是給ad9912供電,，所以對噪聲方面要求比較高。所以終確定選用TPS7A4700,。
  我們這里是北京坤馳科技有限公司,，專注于做高速數據采集卡。這里有很專業的工程師,，設計的電路中每一個小芯片,，電容電阻都是經過精心選型，匹配后選擇優的方案做出的產品,。如果您有關于高速采集方面的知識需要咨詢或者需要采集卡方面的產品請聯系北京坤馳科技有限公司,，這里的工程師會為你量身設計穩定，可靠,，性能良好的電路,。還會為你提供軟件邏輯方面可靠的解決方案。
