在軟件無線電中,，射頻采樣普遍采用欠采樣的方式處理信號，也叫中頻采樣,。

  模擬信號的帶寬為Δf,，中心頻率為IF。ADC的采樣率為fs,。在欠采樣處理時,，需要滿足：ADC采樣速率fs大于等于2Δf,。

  fs ≥ 2Δf

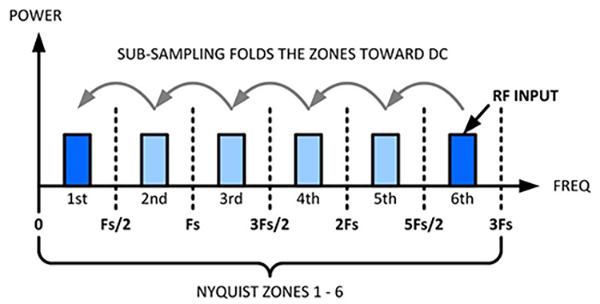

  以適當采樣速率對IF頻率進行采樣的過程會導致 Δf的混疊分量之一出現在dc到fs/2奈奎斯特帶寬。接著,，可以通過FPGA技術對數字基帶信號進行處理,。

  示例如下：

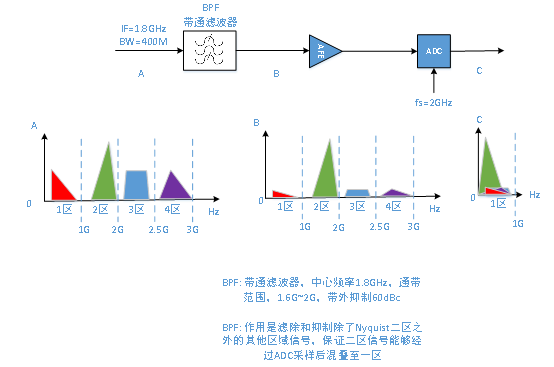

  中頻信號為中心頻率1.8GHz，帶寬400MHz的模擬信號,。ADC采樣率為2Gsps,。通過帶通采樣，fs=2GHz,，大于信號帶寬400M*2=800MHz,。滿足帶通采樣要求。中頻信號處于Nyquist二區（綠色三角形所示）,。Nyquist一區存在紅色三角形干擾,；Nyquist三區存在藍色體型干擾；Nyquist四區存在紫色三角形干擾,。上圖示意從頻域?qū)π盘?hào)濾波及采集過程的描述,。

  中頻信號經過帶通濾波器，濾除和抑制除了Nyquist二區之外的其他區域的模擬干擾信號,，保證二區信號能夠在ADC采樣后完成無衰減混疊至Nyquist一區,。1.8G中心頻率的中頻信號經過ADC采樣后，在0~fs/2頻率范圍內,，頻譜會發生翻轉,。Nyquist一區、三區,、四區等其他區域的信號也會混疊至0~fs/2頻率范圍內,。由于模擬帶通濾波器的作用，這些“不感興趣區域”的信號會得到有效衰減,。

  ADC采樣之后的數字信號,，無須再進行其他數字帶通濾波處理。（可視情況增加低通濾波器,，限制信號頻率為0~400M范圍內）
