電子科技大學通信學院經過半年的調研,、考察,，終選擇坤馳科技提供的OFDM系統,。系統規格如下：

  系統提供2套上行和下行收發模塊,，每個下行模塊分別包括4路ADC（接收兩對I/Q基帶信號）,，每個上行模塊分別包括4路DAC（發送兩對I/Q基帶信號）,。
  系統中下行模塊選用兩塊InnovativeDSP的X5-210M4通道14bit高速ADCPCIe采集模塊,。
  l每塊卡有四個獨立可調節的14bitADC通道,，高采樣率達到250MSPS。
  lFPGA為XILINX的V5SX155T,，用戶可編程,，廠家提供全部數據采集/波形發生邏輯和系統架構，用戶可以在此基礎上添加自己的算法邏輯,。
  l每塊板上標準配置512MB內存,，可作為FIFO，將數據傳入計算機中,。
  l系統總線接口為PCIEX8,傳輸速率可以大于1GB/S。

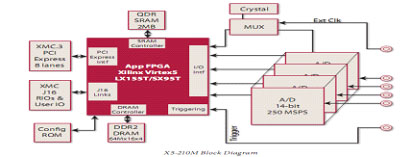

  X5-210M架構圖

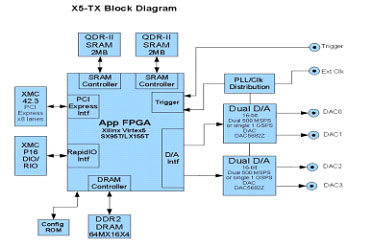

  上行通道選用兩塊InnovativeDSP的X5-TX4通道16bit高速DACPCIe采集模塊,。
  l每塊卡有四個獨立可調節的16bitDAC通道,，高采樣率達到500MSPS。
  lFPGA為XILINX的V5SX95T（由于上行通道邏輯量比較少）,，用戶可編程,，廠家提供全部數據采集/波形發生邏輯和系統架構，用戶可以在此基礎上添加自己的算法邏輯,。
  l每塊板上標準配置512MB內存,，可作為FIFO，將數據傳入計算機中,。
  l系統總線接口為PCIEX8,傳輸速率可以大于1GB/S,。


  電子科技大學張教授表示：坤馳科技對通信測試系統的深厚理解是我們合作的基礎。我們很滿意此次的合作,。
