高速數據采集卡被廣泛應用于各類科技領域,，其涵蓋了激光,、雷達、通信,、電子對抗,、高能物理、質譜分析,、超聲,、醫療等。根據不同行業的特殊區別,，高速數據采集卡也衍生出不同的輸入,、輸出和信號處理特點。于是形成了龐大的數字化儀,、虛擬儀器家族,。范圍、精度,、尺寸,、價格、軟件,、服務各不相同,。產品的多樣化也同樣也給使用者帶來一個問題：如何選擇適合自己的高速數據采集卡？這并不難,，北京坤馳科技有限公司憑借專業的技術團隊和8年自主研發經驗,，教您快速選擇、定制屬于自己的高速數據采集卡,。

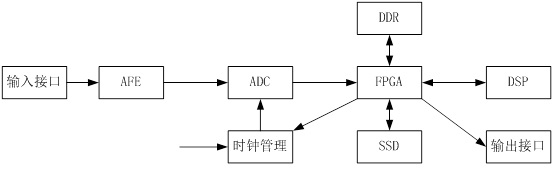

首先,，讓我們簡單了解一下高速數據采集卡的工作原理

用戶可以根據具體需求，對其中的每一部分進行選擇,，此外,，坤馳科技也可根據用戶需求進行高速數據采集卡的定制，具體的可定制參數如下：

輸入接口：

連接器：SMA,、SMB,、MMCX、BNC或者其他,；

輸入方式：AC/DC耦合,；

通道數量：2通道,、4通道、8通道,、16通道等,。

AFE模塊：

高速數據采集卡中的信號調理模塊可根據用戶實際需求，采用衰減,、濾波及程控增益放大器等對信號進行處理,。

ADC模塊：

高速數據采集卡的ADC芯片可根據用戶的具體需求進行選擇。其涉及到產品的采樣率,、分辨率,、帶寬、輸出信號等,。

交織采樣技術：

在分辨率一定的情況下我們可以通過交織采樣技術進行采樣率提升,。

時鐘管理模塊：

傳統的高速數據采集卡可選擇外時鐘和內時鐘及參考時鐘；坤馳科技提供的高速數據采集卡 時鐘發生器采用獨立的屏蔽模塊,，其中多種型號支持板載參考源,、外部參考、時鐘源以及同步接口參考時鐘輸入,。

時鐘發生器模塊采用超低相位噪聲,、超低抖動的恒溫晶體，及超低抖動PLL芯片,；

可選擇觸發模式及時間戳功能,。

FPGA模塊：

FPGA芯片一般采用的V5、V6或者K7平臺,。這一系列芯片廣泛用于高速數據采集卡中,。其中可開放編程的FPGA模塊也會成為科研型用戶的。

DDR模塊：

高速數據采集卡一般都會配有DDR緩存,，存儲分配采集過程中的數據流。根據采集數據量和速度,，其大小不等,。512M、1G,、2G等,。大可以達到4GBDDR。

SSD模塊：

高速數據采集卡若長時間高速采集,，則需要超大容量存儲單元用來存儲數據,。一般采用磁盤陣列的形式，支持RAID0,，存儲大小可根據需要進行定制,。

FIFO模式

擁有該功能的高速數據采集卡將板載內存虛擬為一個大容量FIFO，允許采集數據由該FIFO緩沖后連續不斷地通過PCIe總線傳輸?shù)街鳈C(jī)內存或硬盤中。該模式的特點就是高速,、大量,、實時。甚至其采集數據長度容許無限長,，限制條件為主機的內存容量或硬盤容量,。

DSP模塊：

DSP模塊具有強大數據處理能力和高速的運行速度，可根據用戶需求定制,。

輸出總線：

輸出可采用PCI,、PCIe、cPCI,、PXIe總線的形式,，也可以采用USB、串口,、IO（LVDS或者其他）,、以太網和光纖等。坤馳科技的高速數據采集卡提供更廣泛的接口類型,，包括了PCI（PCIe）系列,、CPCI（CPCIe）系列、PXI（PXIe）系列,、VPX系列等,。

信號的處理：

高速數據采集卡將采集的時域信號進行頻域變換，進而進行處理,，可根據用戶需求定制,，如FFT、累加,、調制解調等,。

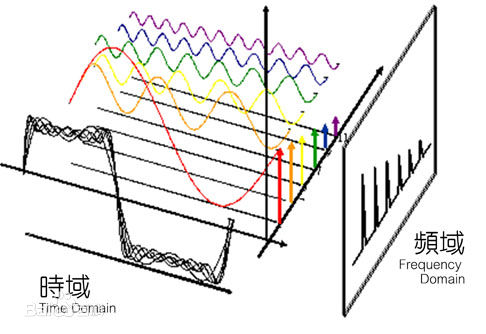

時域到頻域變換如下圖所示。

驅動支持：

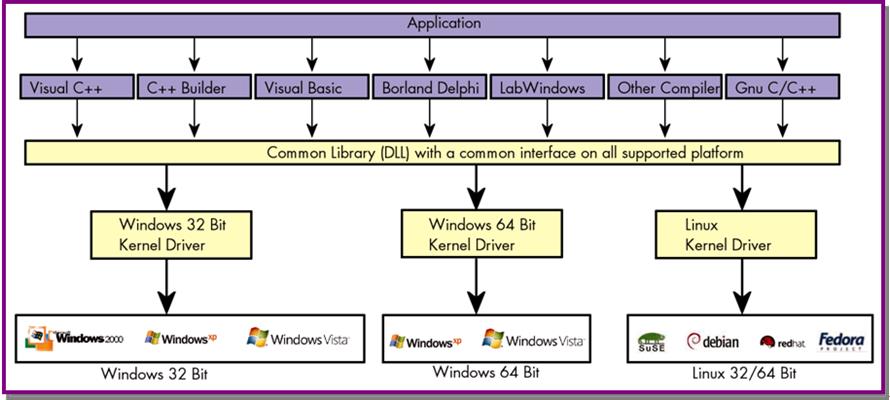

驅動支持內容如下圖所示,。

坤馳科技的高速數據采集卡操作軟件穩定,、易用、嚴謹,，可根據用戶需求定制,。

北京坤馳科技有限公司是專注于高速數據采集與信號處理、高速數據存儲與記錄的高科技公司,。為用戶提供成熟,、標準的高速數據采集產品與技術。目前坤馳科技所服務的科研單位,、研究所已達近百家,。國內多家知名高校紛紛與坤馳科技展開行業技術合作,，用于科研和教學。發布產品包含高速AD/DA平臺,、FPGA,、DSP處理平臺、SATA/SSD,、FLASH存儲平臺等,。此外，坤馳科技的服務范圍也包括了IC測試,、邏輯開發,、軟件開發等領域。

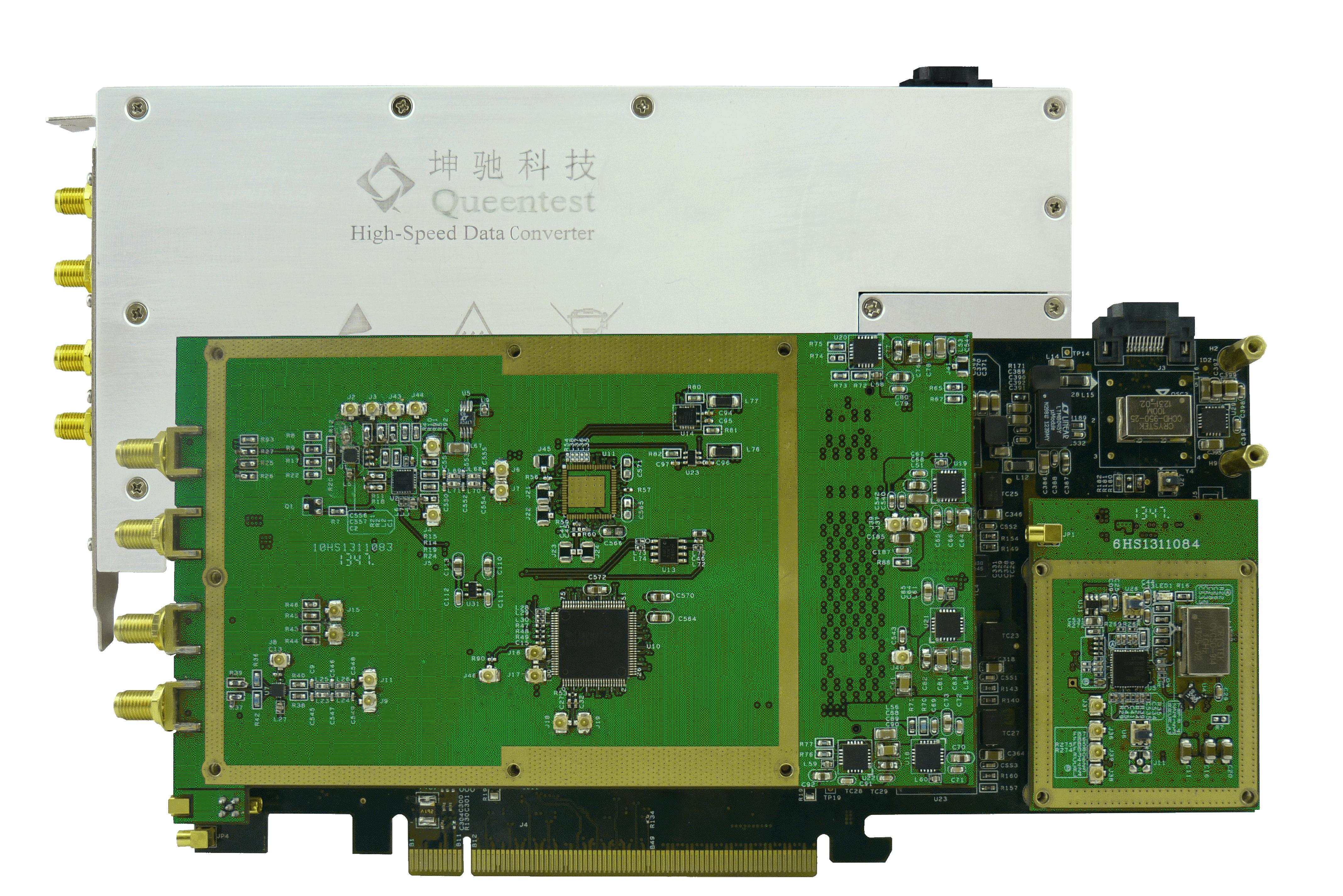

2014年初,，坤馳科技發布了基于PCIe的高速數據采集卡——QT1130系列數字化儀,。這是即QT1120之后，坤馳科技在PCIex8總線接口上發布的又一系列成熟的高速數據采集產品,。它以四通道同步采集,、高1GSPS采樣率、12bit轉換精度,、高2GHz帶寬,、大4GB板載存儲、同時支持外部觸發輸入輸出,，以及可自定義邏輯開發的FPGA等高性能指標,，迅速成為寬帶雷達、微波通信,、光學測試,、高能物理等行業爭相關注的產品。

與此同時,，坤馳科技也發布了包括量子加密通訊驗證系統,、激光脈沖峰值檢測系統、多普勒測試系統,、高速脈沖采集與識別系統,、中頻算法驗證等多套解決方案。坤馳承諾用出色的產品和全方位的服務,，為您打造屬于您自己的高速數據采集產品解決方案。

  為了我們共同的目標“做專業的高速數據采集廠商”而共同努力,！
